高压隔离差分探头DPX6700B 7000V 300MHz

一、概述:

高压隔离差分探头DPX6700B 7000V 300MHz。DPX6000B系列是具有浮地测量功能的高压差分探头，具有通讯功能，可以和智能探头控制器OT7001搭配使用，实时控制示波器设置用户所接入智能探头的产品型号、电压类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验。高压隔离差分探头可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

二、特点

（1）丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求

（2）探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。

（3）电子轻触式按键，使得使用寿命更长。

（4）具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。

（5）带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。

（6）USB供电接口，使用更加方便灵活。

（7）探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。

（8）自动保存功能，防止掉电后用户重复操作。

（9）探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。

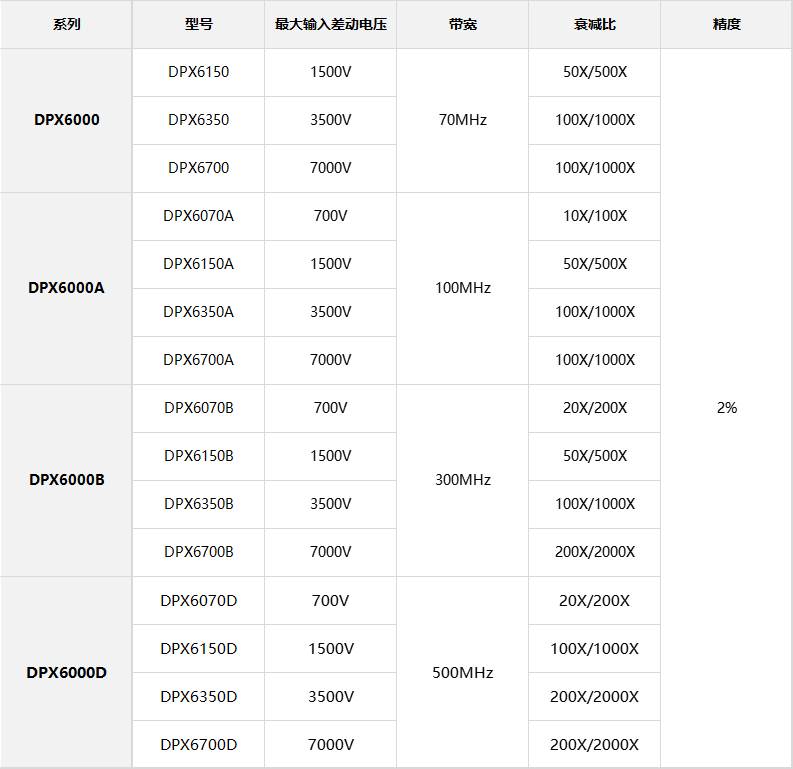

三、产品及选购件说明

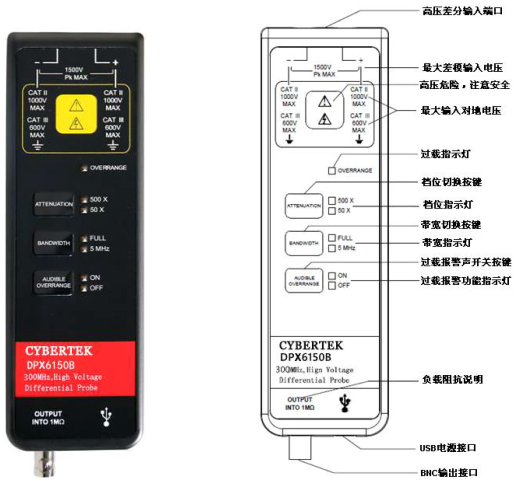

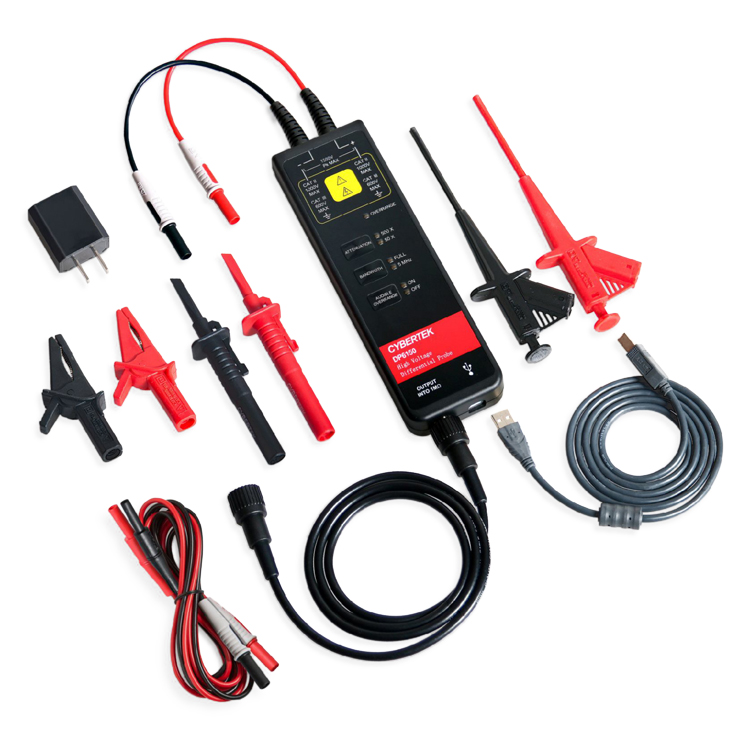

（1）高压隔离差分探头主体说明

以DPX6150B为例，不同产品，电压量程、带宽会有所不同

高压隔离差分探头

1、输入线：长度约 28cm，连接探夹后测量电压信号，也可以连接延长线(约 1 米)增加输入线长度，使用延长线时，要求被测信号频率在 5MHz以下。

2、档位（ATTENUATION）：不同档位代表不同量程范围，例如 DPX6150B：500X 表示较高测量电压为 1500V；50X 表示较高测量电压为 150V；DPX6700B：2000X表示较高测量电压为7000V；200X 表示较高测量电压为 700V；示波器衰减倍数应该根据探头的档位选择做相应设置。

3、带宽(BANDWIDTH)：该系列产品具有带宽选择功能，默认为产品的满带宽（FULL），当测量低频信号，防止高频信号的干扰，可选择 5MHz 带宽限制功能。

4、过载报警功能(AUDIBLE OVERRANGE):测量范围超过量程时，会发生声光报警，该功能控制是否打开蜂鸣器报警功能，ON 为打开声音报警；OFF 为关闭声音报警。

5、输出接口：标配标准的 BNC 输出接口，可接任何厂家示波器匹配使用(要求示波器输入阻抗设置为 1MΩ；如设置成 50Ω，会造成输出值衰减为实际值的一半）。

6、电源接口：标准的 USB B型接口，通过标配的 USB适配器供电；也可以通过示波器供电，使用方便；也可以通过 USB移动电源供电，方便野外测试。

7、出厂设置：出厂设置默认为高衰减倍数档位、选择 FULL 带宽、打开声音报警功能。产品具有自动记忆功能，自动保存关机前状态。

（2）产品选购件说明：智能探头控制器

高压隔离差分探头
