罗氏线圈高频电流探头 CPHX9000A系列

罗氏线圈高频电流探头 CPHX9000A系列

  • 所属分类:产品中心
  • 产品型号:1719478879
  • 浏览次数:
  • 发布日期:2024-06-27 17:33:38
  • 产品概述

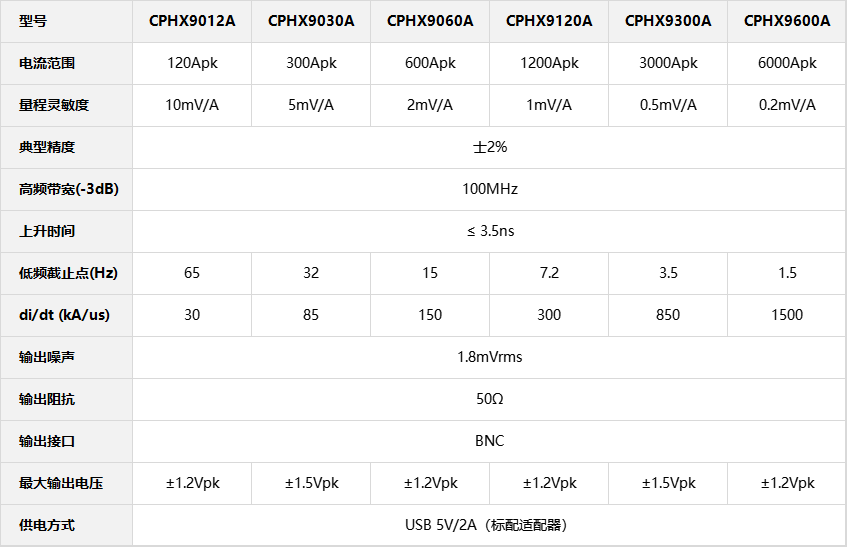

  • 技术参数
  • 文件下载

一、 概 述

       罗氏线圈高频电流探头 CPHX9000A系列是仅测试AC电流信号的高频电流探头,具有高带宽,高精度(典型值2%)等特点。带宽高达100MHz,标准的BNC输出接口,很方便实现与示波器,数据采集器等连接,观测电流波形;4节5号电池供电或者外部 USB DC5V 电源供电,使用更加灵活方便;探头环和连接线长度可以根据客户要求定制,满足特殊场合测试要求。

二、应用

(1)IGBT、MOSFET管电流测量

(2)测量电流中的谐波组成

(3)检测高频正弦电流波形

(4)半导体开关的电流

(5)电容放电测试,纹波测量

(6)监测谐波、功率以及电能质量

三、罗氏线圈高频电流探头产品说明


罗氏线圈高频电流探头

1、罗氏线圈高频电流探头信号输出接口:BNC标准接口,通过标配 BNC连接线可接任何厂家示波器等。

2电源指示灯:通电后,该指示灯亮为绿色。

3过载指示灯:被测电流过载后,蜂鸣器响,且该指示灯亮为红色。

4USB 5V供电接口:标准 USB(B 型)接口,标配 USB供电连接线。

5低电池报警指示灯:电池电压低后,该指示灯亮为红色,提示更换电池。

6电源开关:控制电源开和关。

7连接线:标准为 1.5米,可根据用户需求定制。

8电流探头传感器:传感器单元,被测导线穿过电流环,实现电流测量。
