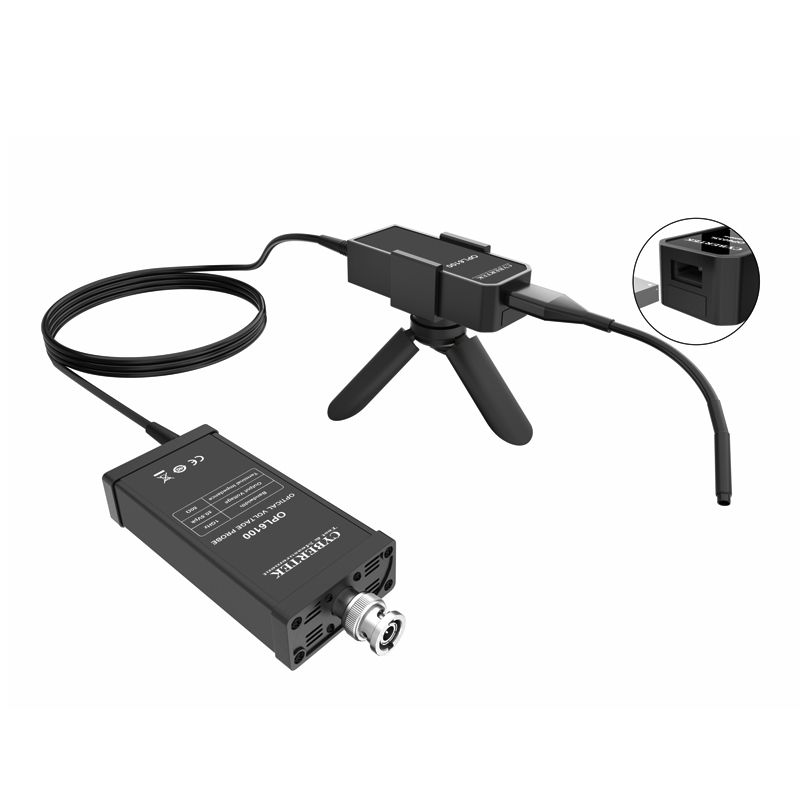

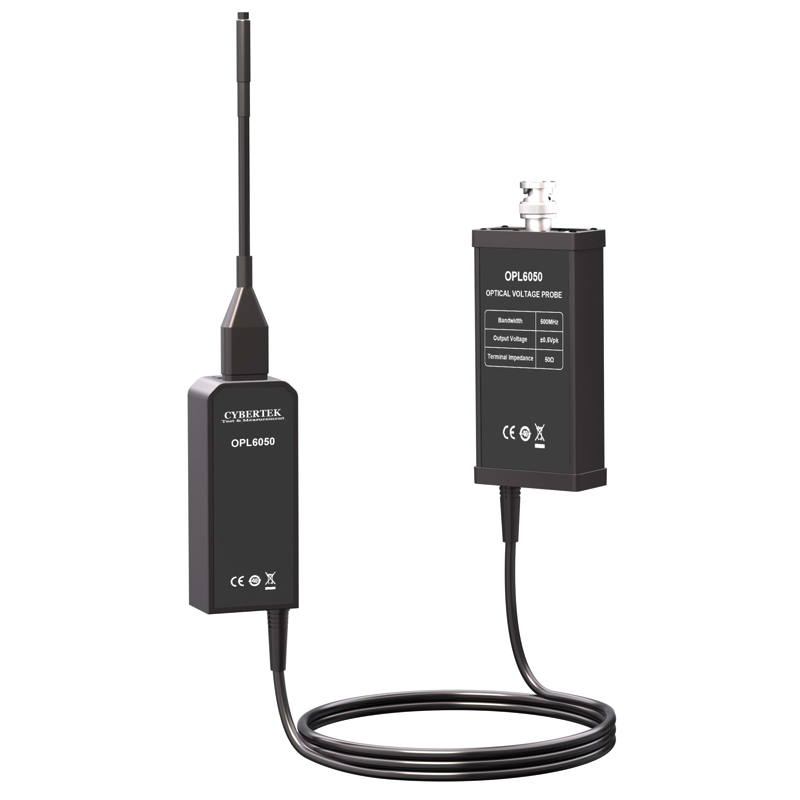

激光供电光隔离探头 1GHz 2500V

激光供电光隔离探头 1GHz 2500V

  • 所属分类:产品中心
  • 产品型号:1717578947
  • 浏览次数:
  • 发布日期:2024-06-27 14:15:19
  • 产品概述

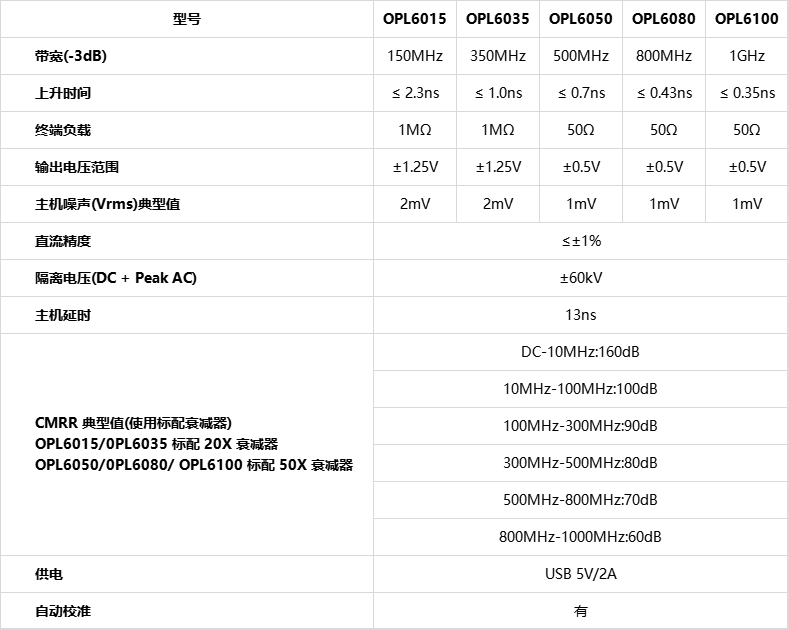

  • 技术参数
  • 文件下载

一、概述

      激光供电光隔离探头 1GHz 2500V ,它具有超高共模抑制比的光纤隔离电压探头。传统差分探头的共模抑制比在高频段下降很快,导致准确测量高共模干扰电压下的小电压信号波形极其困难(比如测量半桥 电路上管的驱动电压)。OPL6000 釆用了高性能的激光器光纤信号传输系统,从而在整个工作带宽内具有超高的共模抑制比,可以帮助客户用很低的成本完成这类挑战性的测量。

二、特点

(1)带宽高达 1GHz

(2)隔离电压 60kV

(3)激光供电,可以不间断工作

(4)在线校准调零,无需断开与被测设备的连接

(5)多种衰减器可选,满足不同电压的测量需求

(6)极高的共模抑制比

(7)高稳定度,低温漂

(8)更小的体积,更安静的工作噪声

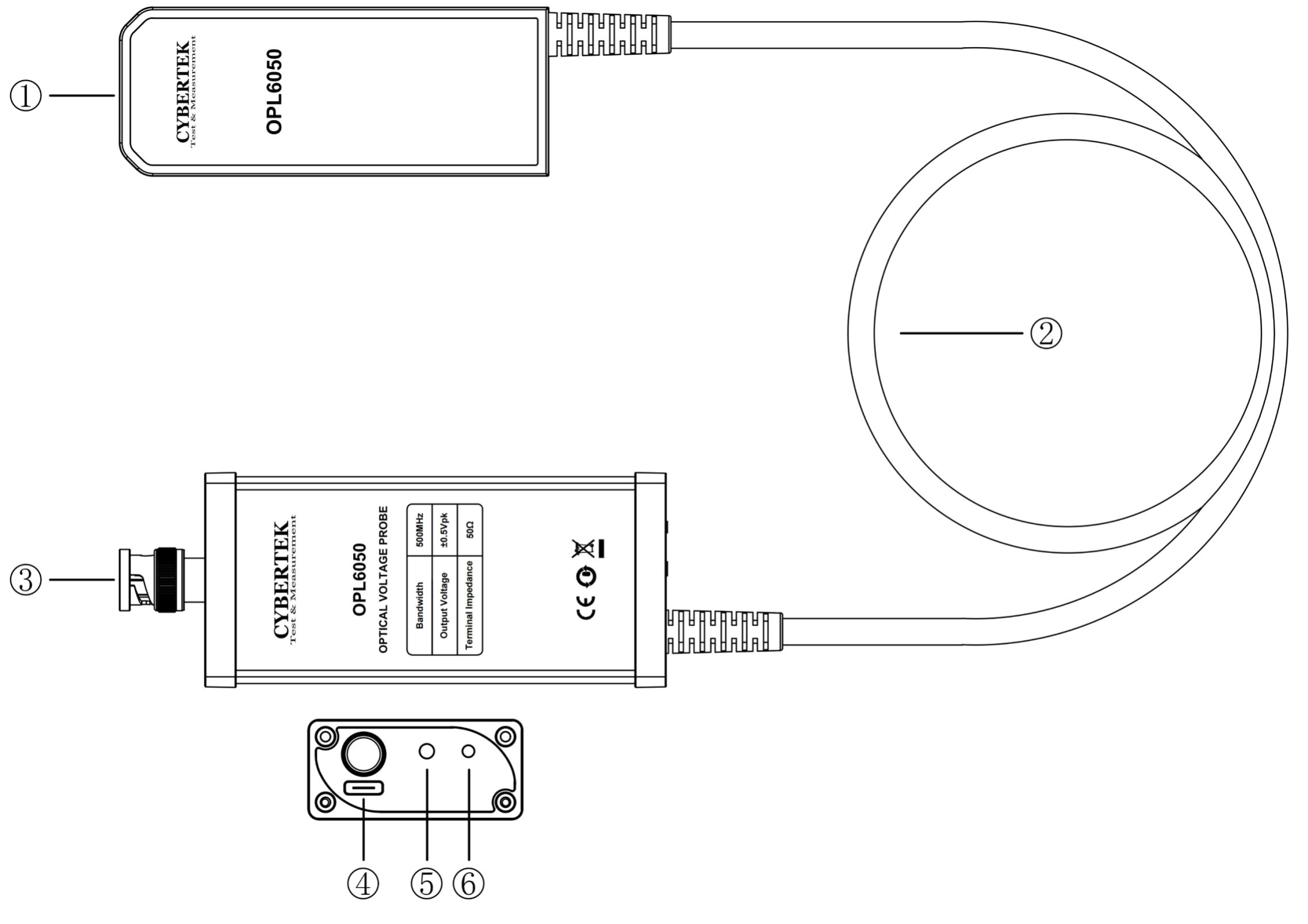

三、产品说明





1、衰减器输入端:衰减器正反两面都可以插接。插接时注意不要强行插入,否则可能会损坏接口插针。

2、光缆:注意不要使用重力挤压,不要弯折成 90 度,否则会造成光纤断裂。

3、输出端口:标准 BNC 输出接口。

4、供电端口:注意请使用本公司标配适配器和供电线。使用其他配件,主机可能无法正常工作。

5、双色指示灯:绿色灯闪烁表示正在自动校准调零,滴滴滴三声并且绿灯常亮,表示校准成功;绿色指示灯常亮并伴有蜂鸣器长鸣 1-2秒钟,表示校准失败。红色灯亮起表示主机故障,可能需要 返修。

6、自动调零按键:轻按一下自动校准调零。

四、应用

光隔离探头

(1)浮地信号测试

(2)测量 Si/SiC/GaN 等功率器件的栅极电压驱动。

(3)高共模电压情况下的差模小信号测量

五、典型客户

    光隔离探头
