一、概述

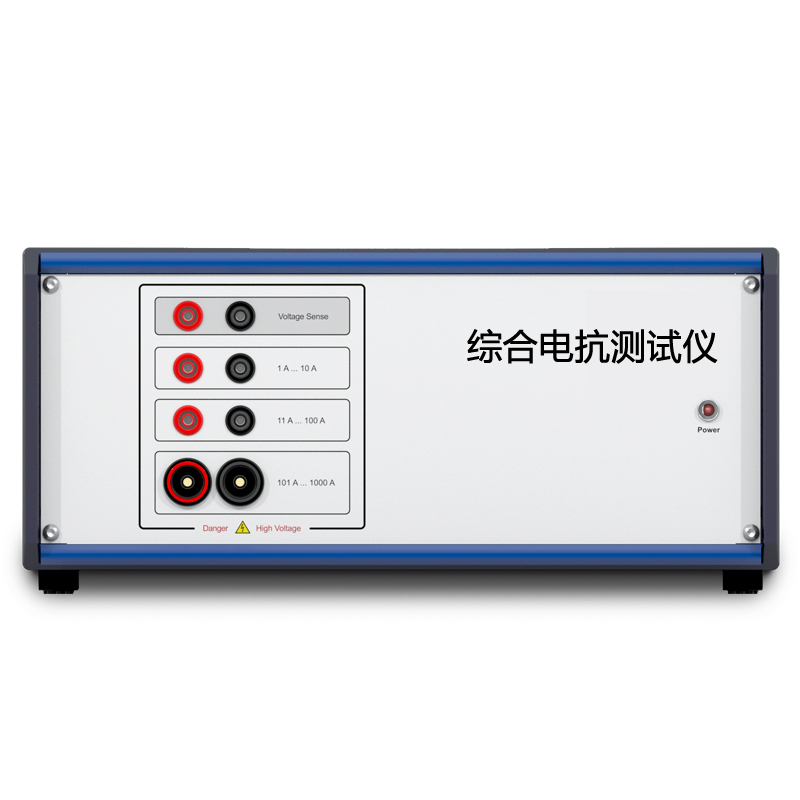

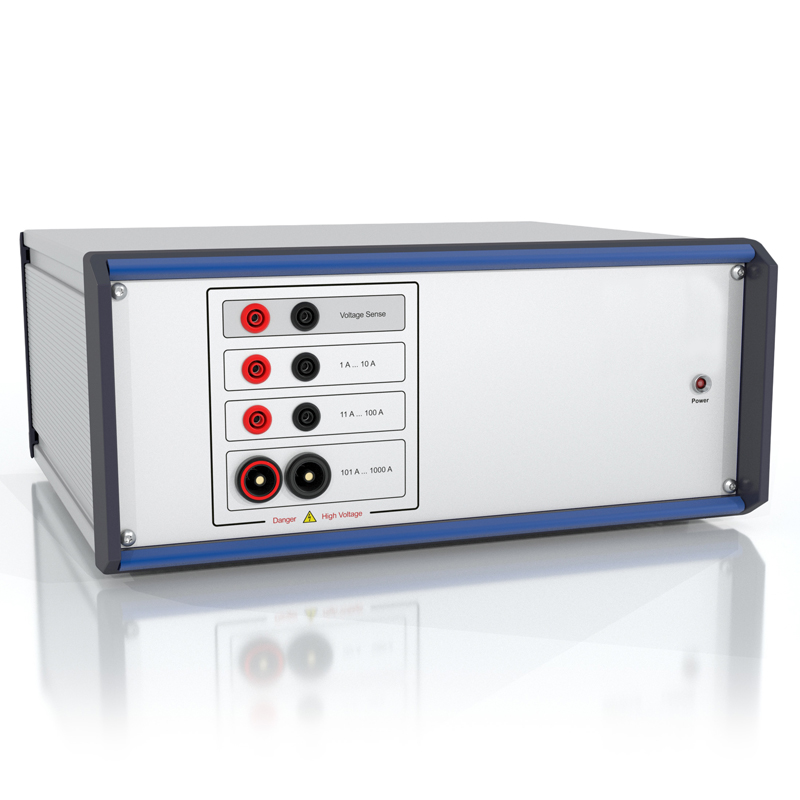

综合电抗测试仪DPG10系列有不同的版本,可用于不同的测量电流和脉冲能量能力。当超过时,导致测量脉冲终止的电流水平是可调的。有三个测量范围。 德国ed-k品牌DPG10系列综合电抗测试仪,体积小,可在高达1500A电流范围以内,安全、快速、方便、地测量各类功率电感的电感量。 经由USB/RS232与电脑连接,以人机友好的测试软件界面,简单方便地自动绘制电感量-偏流电流的变化曲线,自动记录测试时间、测试条件和测试数据。
二、综合电抗测试仪产品应用
(1)可测试的产品类型:
PFC功率电感器,开关电源、逆变电源、DC/DC变换器件中的滤波电感,变压器等;也适用于非常大尺寸的功率电感器的测试。
(2)可以测试的磁性材料:
铁粉芯、合金磁粉芯、铁氧体、非晶纳米晶合金、硅钢片等;
(3)可以测试磁芯形状:
环形、矩形及其切口、E型、棒状、罐型等各种磁芯形式的电感器。
三、应用场合
欧美的大型变压器已经使用超过25年,老化问题凸出。同时,由于近年频繁受到由极端天气引起的自然灾害的影响,重建消耗了大量的变压器的库存,欧美变压器的替换需求释放在即;同时聚焦于电网升级,特别是对于跨境电网的升级,以更好地整合可再生能源,输出电流超过了200A,对大电流变压器的需求增大。传统的数字电桥+偏流源没办法测量稳压器200A以上电流变化,选择综合电抗测试仪对电感器件施加恒定的直流脉冲电压,通过测量电感di/dt的变化,计算出对应电感量和其他参数,测试电流可达1500A,覆盖大部分实际应用。
