一、概述

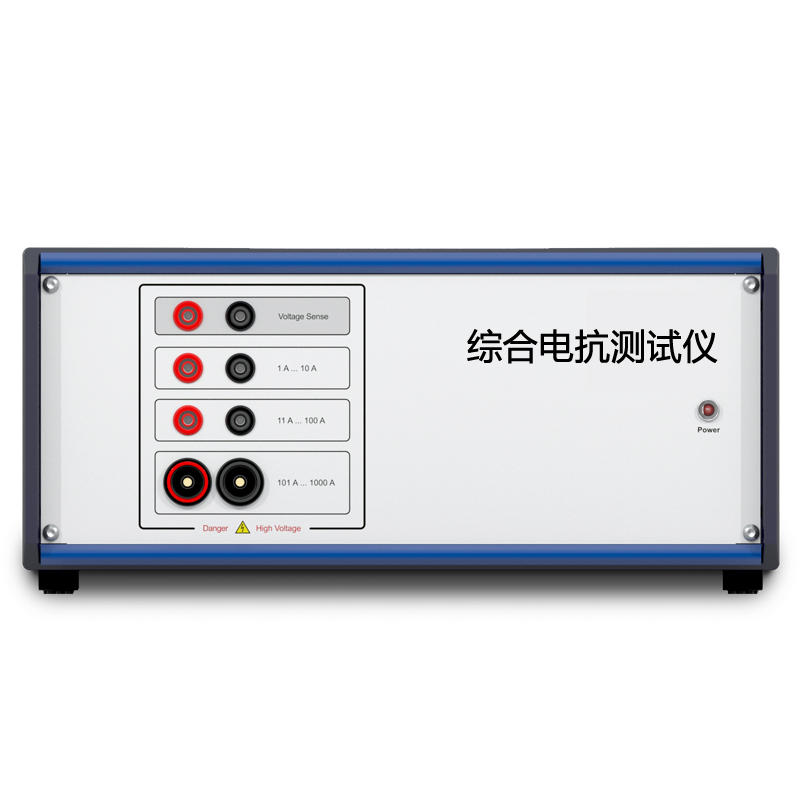

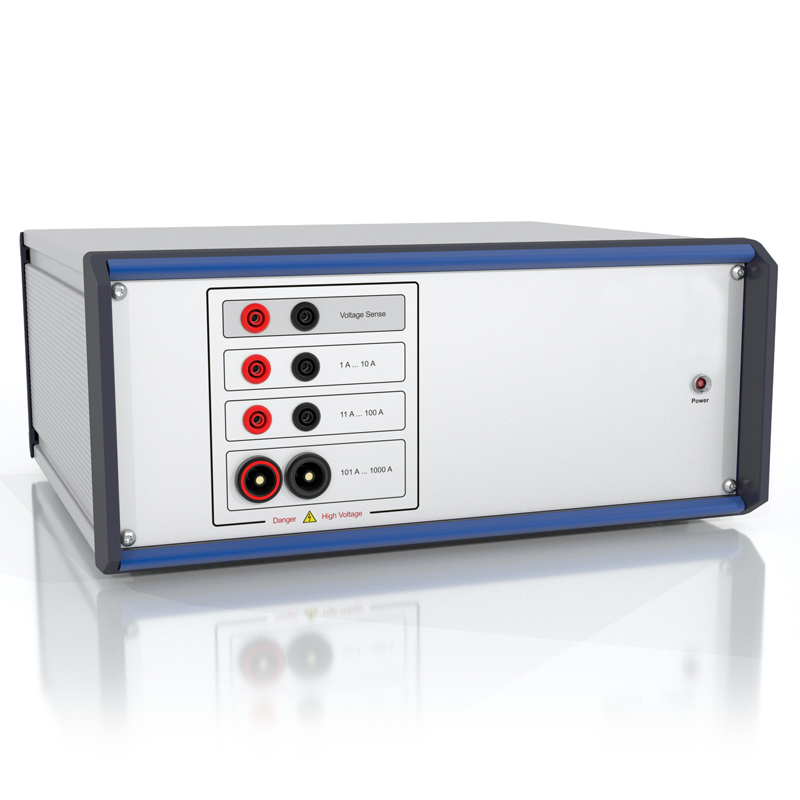

      综合电抗测试仪DPG10系列有不同的版本，可用于不同的测量电流和脉冲能量能力。当超过时，导致测量脉冲终止的电流水平是可调的。有三个测量范围。 德国ed-k品牌DPG10系列综合电抗测试仪，体积小，可在高达1500A电流范围以内，安全、快速、方便、地测量各类功率电感的电感量。 经由USB/RS232与电脑连接，以人机友好的测试软件界面，简单方便地自动绘制电感量-偏流电流的变化曲线，自动记录测试时间、测试条件和测试数据。

二、综合电抗测试仪产品应用

（1）可测试的产品类型:

         PFC功率电感器，开关电源、逆变电源、DC/DC变换器件中的滤波电感，变压器等;也适用于非常大尺寸的功率电感器的测试。

（2）可以测试的磁性材料:

         铁粉芯、合金磁粉芯、铁氧体、非晶纳米晶合金、硅钢片等;

（3）可以测试磁芯形状:

         环形、矩形及其切口、E型、棒状、罐型等各种磁芯形式的电感器。

三、应用场合

       作为第三代功率半导体的绝代双骄，氮化镓晶体管和碳化硅MOSFET日益引起工业界，特别是电气工程师的重视。之所以电气工程师如此重视这两种功率半导体，是因为其材料与传统的硅材料相比有诸多的优点。氮化镓和碳化硅材料更大的禁带宽度，更高的临界场强使得基于这两种材料制作的功率半导体具有高耐压，低导通电阻，寄生参数小等优异特性。因此对大电流开关稳压器的需求增大，同时电流远大于过去电流。传统的数字电桥+偏流源没办法测量稳压器200A以上电流变化，选择综合电抗测试仪对电感器件施加恒定的直流脉冲电压，通过测量电感di/dt的变化，计算出对应电感量和其他参数，测试电流可达1500A，覆盖大部分实际应用。
