一、概述：

       这是一款能够同时测量直流和交流的电流探头，是业界优异的示波器探头+ 钳形电流表合二为一的仪器。这款交直流大电流探头无需连接任何设备直接显示电流有效值，同时也可以连接示波器测量波形。业界优异的传感器设计，在业界同类产品的体积下达到两倍的电流测量能力（4000ARMS），同时确保优质的环内精度。钳形电流表功能的显示精度高达4位半。业界优异的电池和 USB 双供电，通常用于工频测量﹑电机驱动﹑电源等场合。

二、特点：

（1）提供两个量程切换，根据电流大小 选择合适量程；

（2）电流探头具有自动调零功能，使用方便；

（3）带有电源和电池低电压报警指示灯，过载报警声；

（4）可使用电池供电或者外部电源供电，使得测量更加方便；

（5）标准的 BNC输出接口,方便和示波器等其 它设备的连接，可使用 BNC转双香蕉插头连接万用表测量 AC和 DC电流；

（6）带有 LCD显示屏，可显 示 DC～400Hz 有效值。

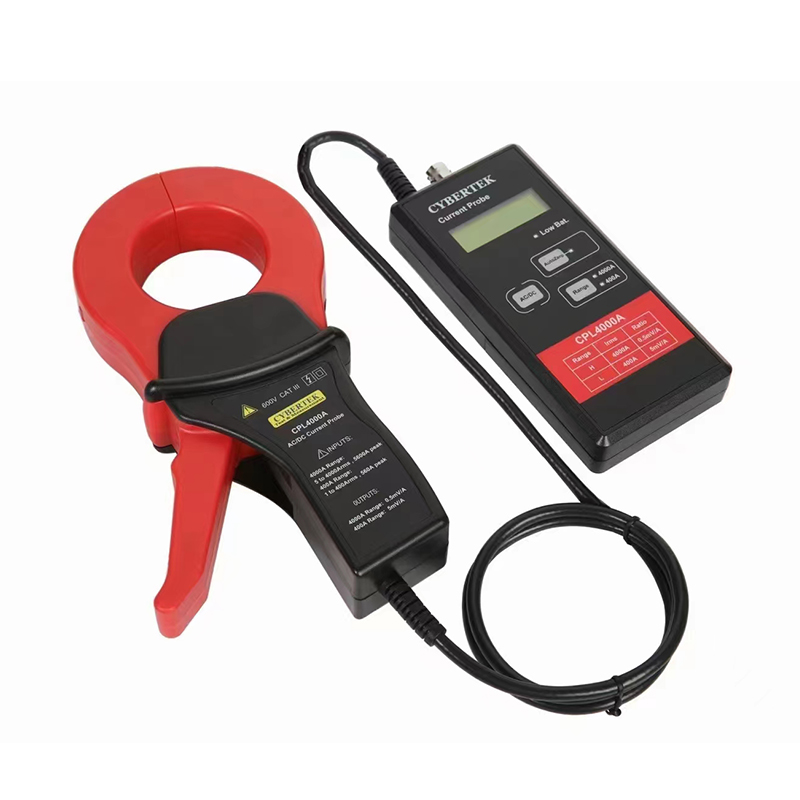

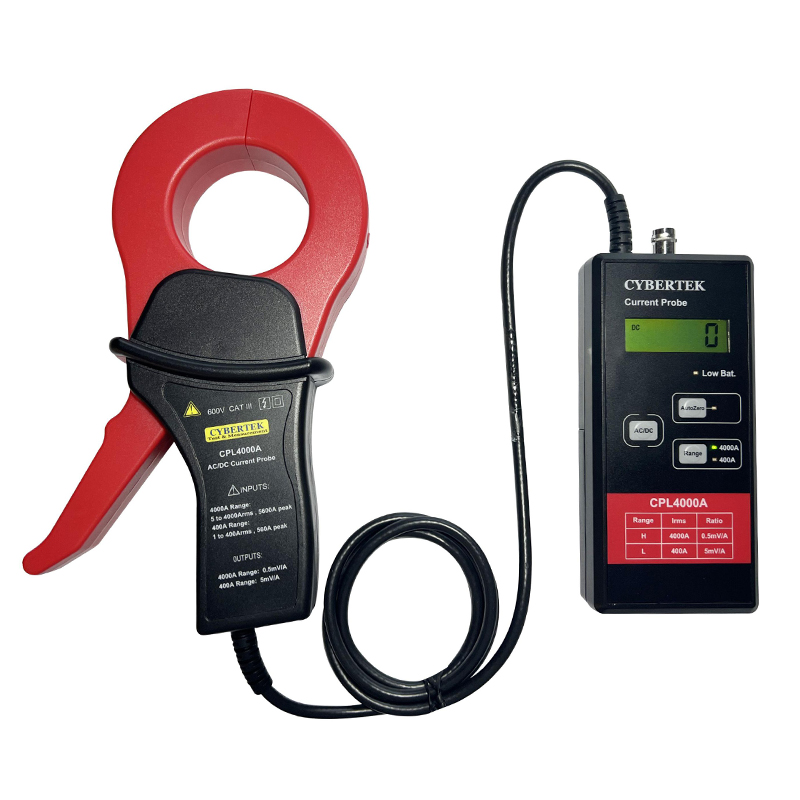

三、探头说明

（1）钳口：测量电流钳口，被测导线大直径 54mm。

（2）信号输出接口: BNC 标准接口，通过标配 BNC连接线可接任何厂家示波器等。

（3）USB 5V供电接口：标准 USB（B 型）接口，标配 USB供电连接线。

（4）LCD显示屏：显示 DC~400Hz测量电流的有效值

（5）电源开关

        OFF：探头处于关状态，电池或者外部电源不供电。

        ON： 探头处于开状态，电池或者外部电源供电。

（6）电池低电量指示灯：当电池电压低于 4.3V 时，电源指示灯点亮红色，提示更换电池。

（7）自动调零按键：为了能够精准测量，测量之前进行调零可以避免地球磁场，温漂等环境因素的影响。

（8）调零指示灯：调零时点亮为绿色，调零结束后熄灭。

（9）AC/DC 按键：LCD 显示屏 AC/DC 测量切换。

（10）量程按键： 量程切换按键。

（11）量程指示灯：指示当前量程选择。

（12）电池盒：使用 4 节 5 号碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于 OFF 位置。

四、应用

五、经典客户

六、同款不带数显款式

低频交直流ACDC电流探头CPL2000 CPL4000

（一）电流探头产品规格

（二）同款电流探头不带数显款式
