一、 概  述

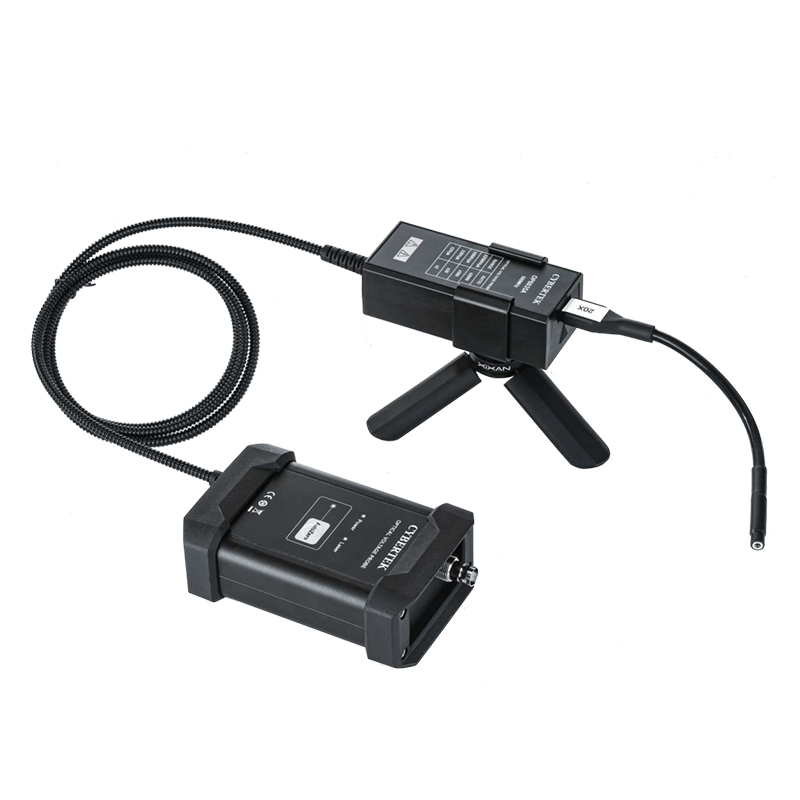

       OP6035A是超高共模抑制比的光隔离探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6035A光隔离探头釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。

二、特点

(1)带宽高达500MHz

(2)隔离电压60kV

(3)极高的共模抑制比

(4)在很宽温工作范围内具有很好的准确度

(5)测量Si/SiC/GaN等功率器件的栅极电压驱动

(6)配合同轴分流器CSD系列，测量Si/SiC/GaN等功率器件的高频电流

(7)充电电池可以更换,以本产品几乎无间断地工作

三、产品说明

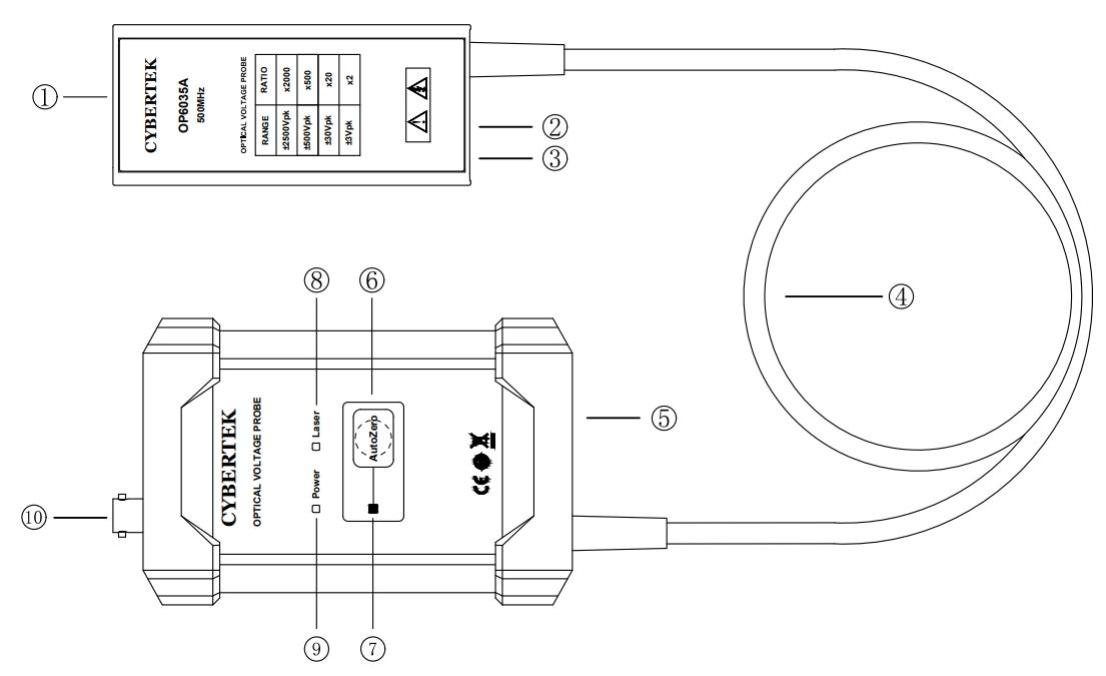

1、光隔离探头输入端口:USB接口。连接产品的衰减器,标配 20X,选件 2X,500X,2000X，可根据测量电压需要，选择相应的衰减器。

2、BATTERY 指示灯:绿色表示电量充足，黄色表示电量不足，请及时充电。

3、前端光发射器盒电源开关:不用时，关闭电源，节省电量。

4、光缆连接线:连接前端光发送器和后端光接收器，长度约1.4米。

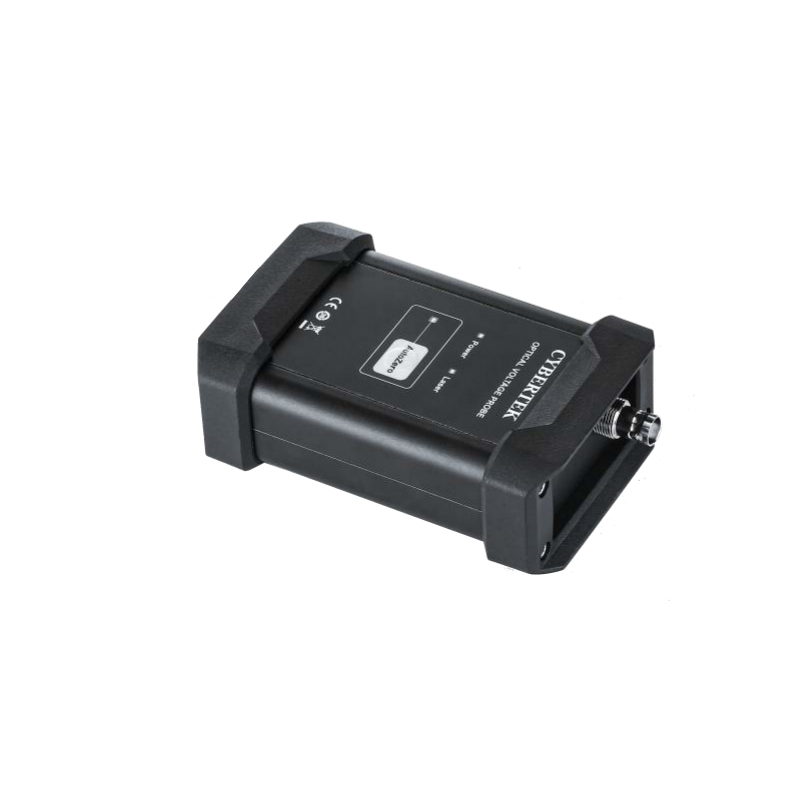

5、电源接口:后端光电接收器5V USB电源接口。

6、自动调零按键:实现输出信号的自动调零。

7、调零指示灯:调零时该指示灯会亮，表示产品在调零。调零结束，滴滴两声后灯灭，表示调零成功;如果调零结束后，指示灯常亮，并伴有蜂鸣器长鸣一秒钟，表示调零失败。

8、激光指示灯:指示灯点亮表示有激光输入，指示灯熄灭表示无激光输入。

9、电源指示灯:后端光电接收器电源指示灯。

10、输出信号:标准的BNC输出接口，用标配的BNC线连接到示波器。

四、应用

五、典型客户
