交直流高精度电流探头 搭配功率分析仪

交直流高精度电流探头 搭配功率分析仪

  • 所属分类:产品中心
  • 产品型号:1648799958
  • 浏览次数:
  • 发布日期:2023-04-25 17:51:32
  • 产品概述
  • 技术参数
  • 文件下载

一、 概  述

    CTB系列电流探头是一款能够同时测量直流和交流的电流探头,用于20A到1000A范围内,可测AC/DC电流的可打开/关闭的夹钳型电流传感器。其特点包括:高精度,典型值0.3%;良好的频率特性和温度特性;高带宽。该产品需要配合CTB104(四通道传感器单元)使用,主要用于高精度的电流测量,配合功率分析仪使用,实现功率分析。

二、产品说明

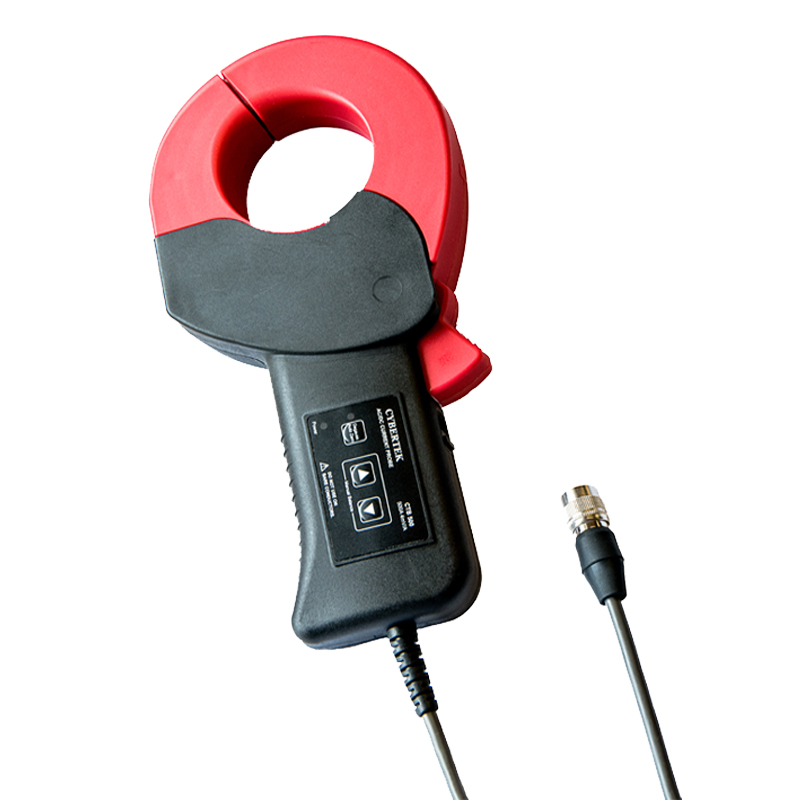

       以CTB500A/1000A为例:

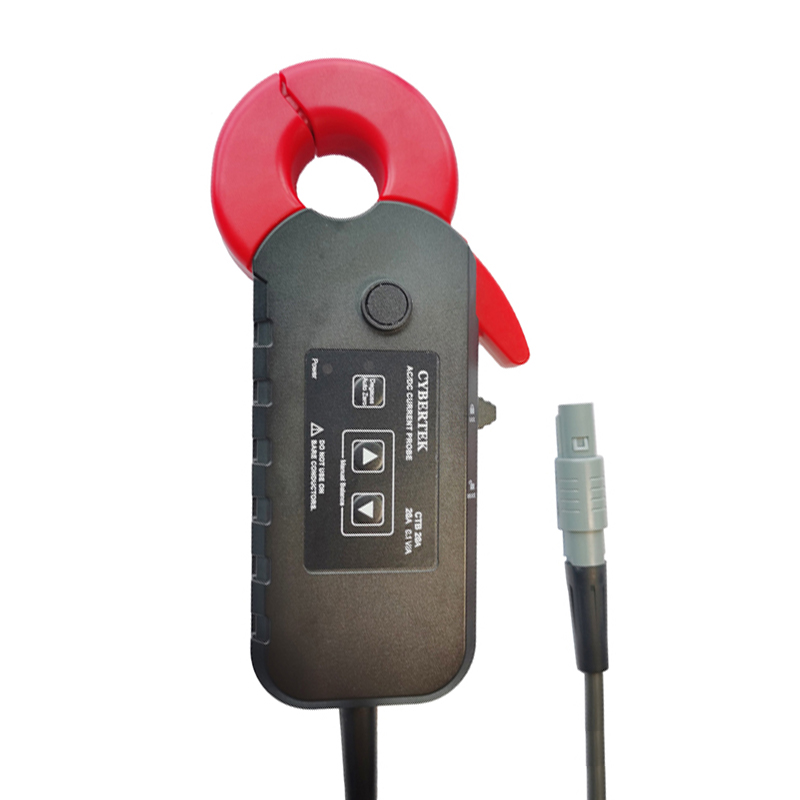

1、钳口: CTB20A/CTB200A直径20mm;CTB500A/CTB1000A直径50mm。

2、电源指示灯:通电后,指示灯亮绿色。

3、消磁指示灯:按下消磁按键后,该指示灯亮红色,消磁结束后,指示灯灭。.

4、自动消磁调零按键:机器经常使用后,探头会有剩余磁场。测量前先消磁调零,可提高测量精度。按下消磁自动调零按钮,机器消磁并自动调零。

5、手动偏置上调按键:输出偏置 上调按钮:每按一次,偏置向上步进一位;长按该按键2s左

右,输出偏置将连续向.上。

6、手动偏置下调按键:输出偏置下调按钮:每按一次,偏置向下步进一位;长按该按键2s左右,

输出偏置将连续向下。

7、输出连接接头:探头输出接口,连接传感器单元CTB104插座,配合使用。

8、电流方向标记:从钳口沿着该方向流过电流,输出为正,否则为负。

9、打开/关闭手柄:通过该手柄控制钳口的打开和关闭。

10、锁定推杆:通过该推杆控制钳口的锁定和解锁。

三、选件说明


       CTB104传感器单元:探头的传感器单元,4通道,可以同时接4个电流探头,包含探头连接接口,BNC输出接口,消磁调零按键,和电源指示灯功能。


、应用



五、典型客户
