一、概述

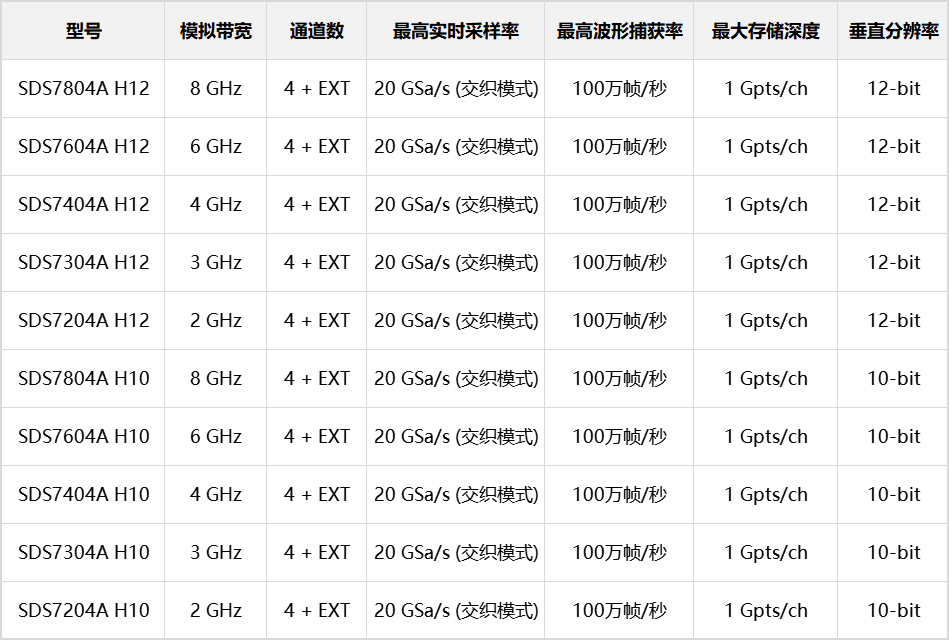

      SDS7000A系列高分辨率数字示波器，具有12-bit垂直分辨率、优质的本底噪声性能和垂直测量精度，高带宽8GHz,采样率高达20 GSa/s,提供4个模拟通道和16个数字通道,存储深度可达1 Gpts/通道，能满足更高带宽、更高精度的测量需求。

二、特点

（1）亦高亦精，解析至真

        SDS7000A系列作为鼎阳科技新旗舰示波器产品，带宽提升至8GHz，上升时间仅为57ps，比4GHz带宽的示波器快了一倍以上，能支持测量USB2.0、SATA1、DDR1/2/3等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，从整体到细微处波形清晰可靠，带来全新的测量体验。

（2）处理器全面升级

        SDS7000A作为新旗舰机型实现了处理器的全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度，测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。

（3）12-bit ADC，信号分辨能力更强16倍

        目前许多移动电子产品设计都朝着低功耗、低电压电子系统的趋势发展，因此对数字示波器等测试测量仪器的精度也提出了更高的要求。12-bit高分辨率示波器的量化误差比普通的8-bit示波器小16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。

（4）20 GSa/s高采样率与1 Gpts长存储深度

        根据奈奎斯特采样定律，为了保证采样后的数字信号能完整复原真实信号的信息，一般实际应用中需要保证采样率为信号高频率的2.56～4倍。SDS7000A系列示波器的采样率高达20 GSa/s，是高带宽的5倍，能避免因采样率不足而导致的信号失真。再搭配上1 Gpts/通道的长存储深度，在长时间捕获波形的同时，依然能使用更高的采样率高保真捕获波形，充分发挥4GHz带宽性能

（5）100万帧/秒高波形捕获率

         超高的波形捕获率使数字示波器能快速捕获到偶发的异常信号，给测试测量带来充分的“安全感”

（6）协议一致性分析

        SDS7000A目前支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试，从而保证产品的质量和可靠性。鼎阳科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。

（7）5 GHz有源差分探头

        与SDS7000A同步推出的还有SAP5000D 系列有源差分探头，其带宽 5GHz，上升时间 80ps，差分输入电容 350fF，衰减比 10:1。

• SDS7000A系列高分辨率数字示波器数据手册

  [点击下载]
