充电桩综合测试方案

2023-10-28 14:10:59

次

随着新能源产业的蓬勃发展，新能源汽车数量的不断激增，充电桩也已经走进越来越多人的生活，充电桩的安全及性能也备受关注。充电桩测试系统是为交直流充电桩提供的系统解决方案，主要用于测试交直流充电桩的功能及特性是否满足设计及相关标准要求。

新能源充电桩

一、参考标准

（1）GB∕T 18487.1-2015 电动汽车传导充电系统

（2）GB/T 27930-2023 非车载传导式充电机与电动汽车之间的数字通信协议

二、测试方案及设备

（1）上位机

（2）可编程交直流电源

（3）温度记录仪/热像仪/示波记录仪

（5）安规测试仪

（6）高分辨率示波器

（7）直流电子负载

（8）交流电子负载

（9）高压差分探头/光隔离探头

（10）电流互感器/电流探头

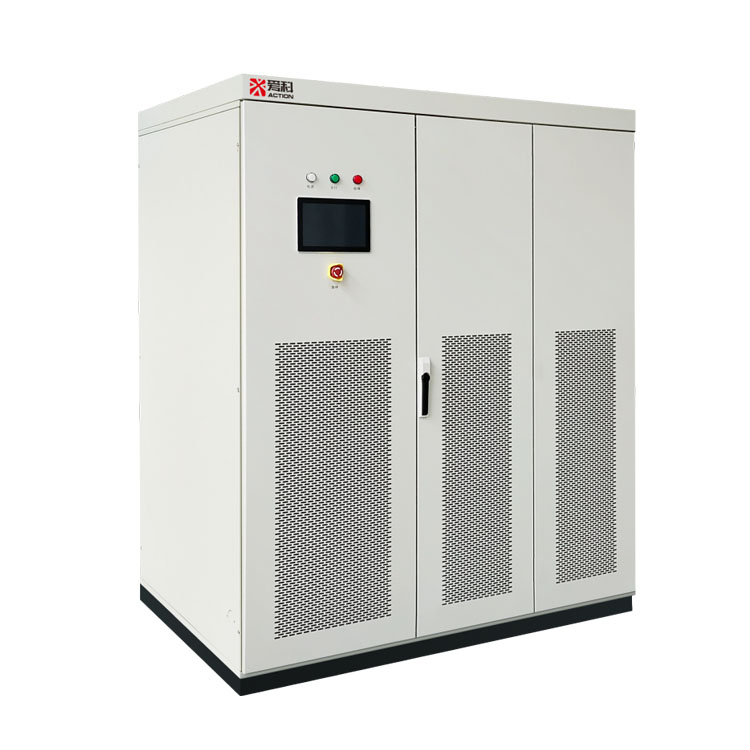

回馈式交直流电源

三、测试内容

充电桩测试内容

四、应用场合

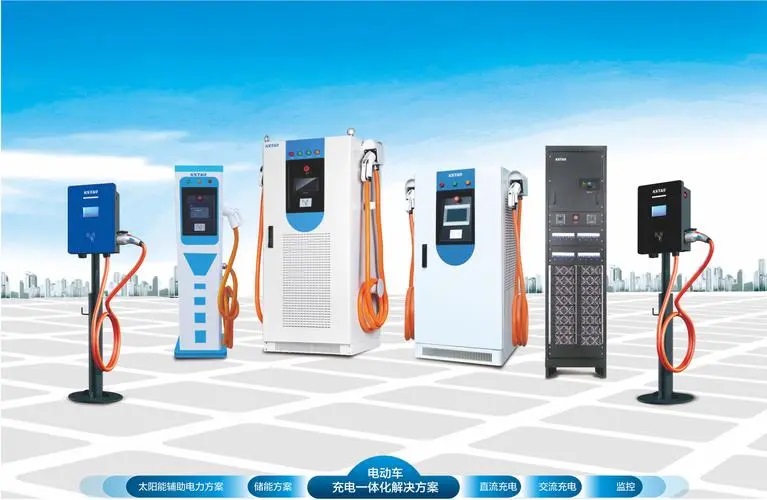

充电桩由桩体、电气模块、计量模块三部分组成，桩体包括外壳和人机交互界面，电气模块包括充电插座，供电电源、电源转接端子排，安全防护装置等，计量模块包括电能表、计费管理系统、读写装置等。柜式充电桩测试系统支持交流输出。
