BODE100网络分析仪,Bode100频率响应分析仪,Bode100环路分析仪 ,电路输入阻抗，输出阻抗测试。Bode100环路分析仪的主要功能是量测待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是藉由注入一个频率变化的小信号，测出待测物在不同频率的响应特性。 一般工程师在设计验证时，都是直接测试外在的时域功能特性。例如针对电源供应器，需要不同电压输出来做拉载测试，看是否会有震荡的不稳定情形。这种测试过程是必要的，但是不够。并且需花用大量时间，当线路有修改后，又得重新测试。而即使设计验证已经没有问题，常会发生于大量生产时，因为使用零件的误差，仍有少数产品会有不稳定的瑕疵状况。
       这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到，必须经由Bode100环路分析仪的使用，才能得到系统的频率响应图，来判读出稳定度的特性。而这种频率响应的测试，不仅速度快，节省大量测试时间。除了了解待测物的稳定程度外，还可依照实际需要，再做控制线路的调整，达到设计的目的。维持良好的设计质量，加深客户对设计者技术的信任，增进对产品的信心。尤其业界的激烈竞争，及要求交期非常短的情况下，环路分析仪的分析，将有很大帮助。
       另外，也可以应用来验证委外设计生产的电源供应器，对设计质量来把关。 频率响应分析仪Bode100选，可以测试被动组件的阻抗和频率的特性图，例如ESR测试，让厂商了解生产的被动组件特性是否正常，以验证制程是否正确。另外设计工程师可用来验证所使用的组件，其频率响应特性是否适合于应用范围。例如电容于低频时是电容性，随频率增加会成为电阻性，再来会变成电感性。若选择不当，可能使用的电容却呈现电感特性，线路自然无法正确运作。当真正了解适用频率范围后，选择正确零件才能达到设计效果，不会出错 。

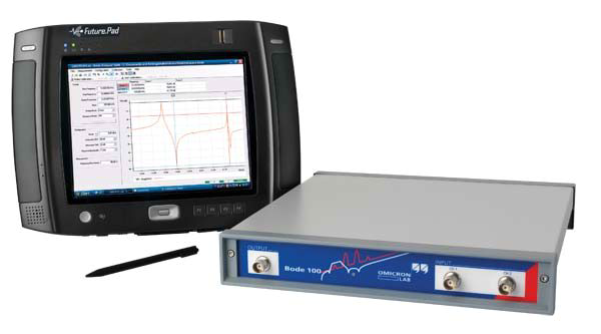

       Bode100环路分析仪包括硬件和软件，高品质的硬件确保了频率从1Hz-50MHz宽范围内量测的准确度，紧凑和便携的设计外形让客户可以随时随地测量。一台仪器集成多个应用功能，准确的量测结果，重复性好，设置简单，测量快速，数据图片可保存至Excel, word。而基于多功能系统设计，使得产品集成如下三大功能。

1、矢网络分析仪

     Bode100的矢量网络分析功能应用领域：

（1）50Q系统S参数测量

（2）EMI滤波器的插入损耗

（3）反射系数和回波损耗

（4）群延时特性

2、频率响应分析仪

     Bode1 00能提供增益和相位分析，完全胜任如下测量

（1）各类电源控制环路稳定性

（2）电路传递函数分析

（3）电源抑制比PSRR

（4）高精度，24位ADC,重复性好

3、阻抗分析仪

     Bode100非常容易量测被动器件的阻抗

（1）磁性元件如变压器，电感

（2）电容及其寄生参数

（3）超声和压电类器件或系统

（4）石英晶体和振荡器的高Q电路

（5）电路的输入、输出阻抗

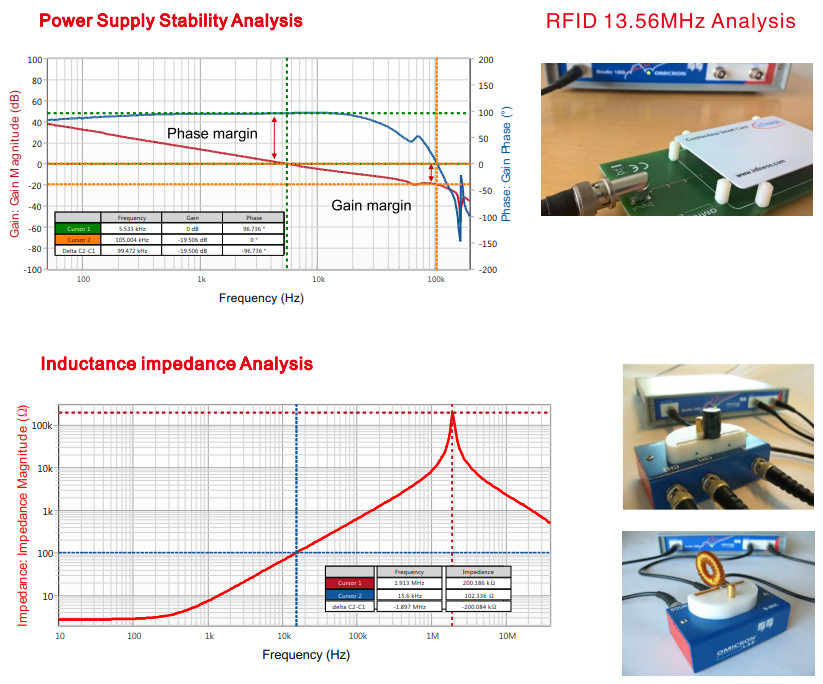

       Bode100环路分析产品特性如下：

1、稳定性分析：分析电路控制系统，生成伯德图和奈奎斯特图

2、谐振频率：高Q值谐振峰值，ESR测量，RFID

3、复阻抗：分析被动电子元件和有源电子电路

4、传输/反射系数：表征电缆，滤波器放大器，S参数测量

5、频率响应：电子系统的复杂传递函数(增益/相位)

6、自动化测量：通过USB接口很方便集成到自动化系统

     Bode100环路分析测试界面：

1、Bode软件分析界面

     通过软件分析界面能完全控制Bode100，界面易于使用和直观，你可以通过背面的USB接口来实现和电脑的通讯，软件帮助你能快速量测并提供强大的数据分析，图片保存功能。

2、量测

    只要你的硬件设备连接是正确的，你就可以在预先设定的模式中快速切换测量。

3、分析

     为了了解和优化你的系统，软件能生成各种类型的图表，如史密斯图，极坐标图，奈奎斯特图，伯德图，你可以利用各种分析功能获取所有的测试数据和特性曲线。

4、数据保存

     你可以很方便得到测量数据，你也可以复制、粘贴特性曲线图和参数设置一同放进报告，分享和保存结果，当然数据也可以用CSV格式导出。
