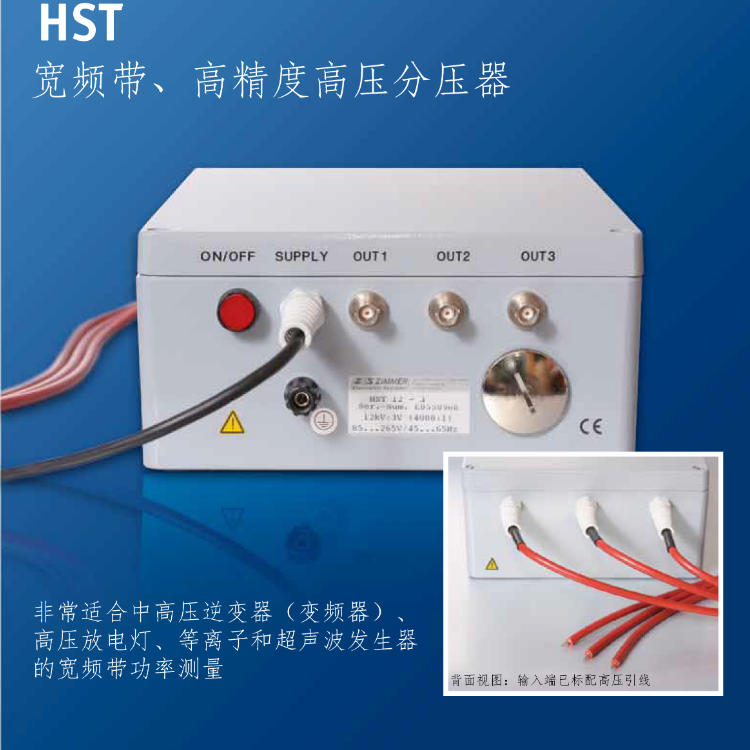

一、产品概述

       高频高精度高压分压器HST系列0-12KV可选，带宽高达300KHz，超高精度，适用于大功率电力电子设备的电压测量，可配合功率分析仪，示波器，数采等使用

二、高压分压器功能与特点：

01、非常适合中高压逆变器（变频器）、高压放电灯、等离子和超声波发生器的宽频带功率测量

02、高精度测量，可至20KV 电压峰值

03、带宽范围：DC-300KHz

04、极小的相位误差，几乎可以忽略

05、有1-，2-和3-通道三种规格

06、可以测量浮地信号

07、扩展功率分析仪的电压测量范围，为功率测量保驾护航

三、高精度高压分压器为功率测量保驾护航

       国外主流品牌的的功率分析仪电压输入范围基本都是1000V, HST系列宽频带高精度高压分压器可以扩宽LMG或其他品牌功率分析仪的电压测量范围。

       分压器的高压输入端标配2m引线，可以连接到被测电压(对地)上。用户自行完成引线与被测线的连接。HST3 (或HST6/9/12)可以分压DC、AC甚至任意畸变电压，关键是能保证极高的精度范围，变比为1000(或2000/ 3000/ 4000)。

       分压器二次侧电压通过低阻抗带保护的BNC接口输出。为避免噪声干扰，使用屏蔽线缆连接至功率分析仪的电压输入端。根据不同的测试任务，可以选择1-、2-或3-通道的分压器。

        单通道分压器HSTx-1用在单端系统中(例如超声波的应用)。对于浮地或差分电压测量(例如:放电灯或等离子发生器的应用)，需要选择2通道的分压器HSTx- 2。两个测量点之间的电势差可以通过测量分压器2个输出端之间的电势差的方式来确定。

     3-通道分压器HSTx- 3的典型应用是中高压的变频器测试和相关电压谐波的测量。

     高压分压器不适合直接测量电网。

四、安全

      为了保证测试安全，你必须将HST外壳的保护接地端连接到合适的接地点.上。你必须保证接地导线具有合适的截面积，视可能的短路电流而定。电源线.上的保护接地连接尺寸并不适合。请严格遵循以上安全提醒。

     我们推荐使用高压保险丝，专门用于电压变压器保护同时还推荐浪涌放电器。高压分压器不适合直接测量电网。因为雷击或开关操作可能会引起太高的瞬时过电压。将会超出官方允许承受的大值。这会对人和设备产生损害,， 想了解更多应用和安全事宜，请联系公司索取更多产品介绍。

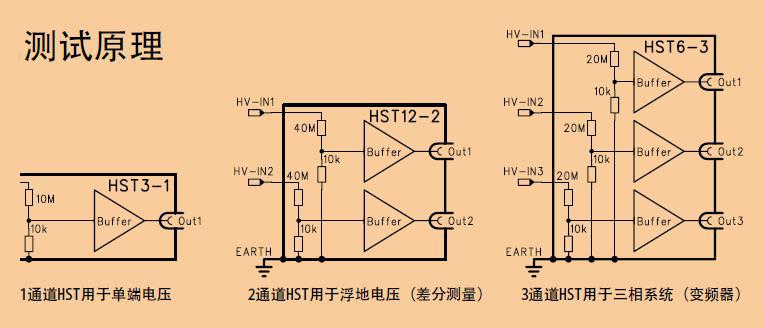

五、测试原理

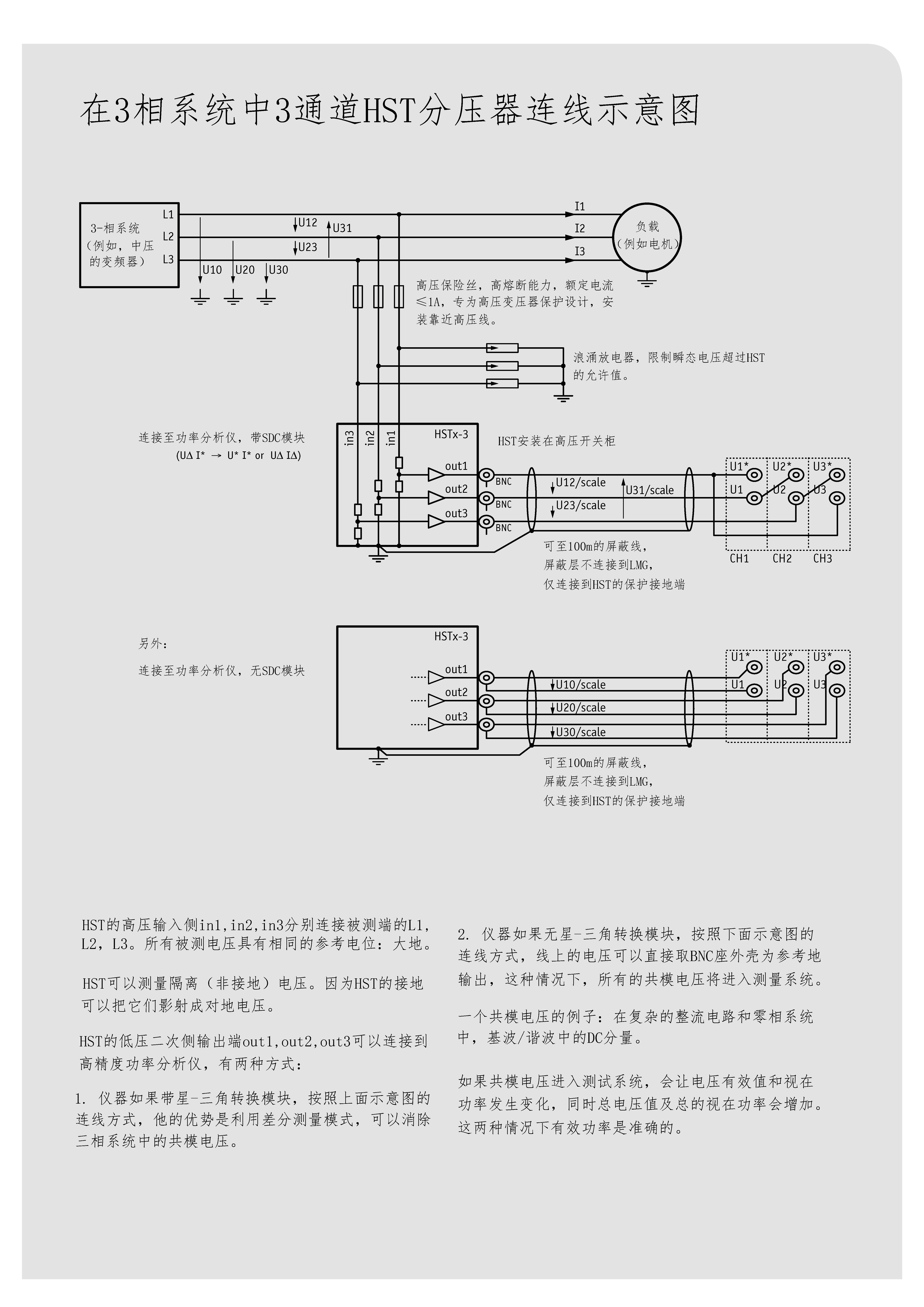

六、连线示意图
