要点

   • 近年来节能呼声益高，变频器的效率评估变得重要起来。

   • 通过使用同步连接线连接 2 台功率计，可以铜鼓时钟和控制信号，即使长时间记录，保 存时间也不会改变。

   • PW3337 是具备 3ch 输入的功率计，可以用于 3 相 3 线和 4 相 4 线连接。

   • PW3336/PW3337 通讯软件可从日置的官网免费下载。

       安装方法

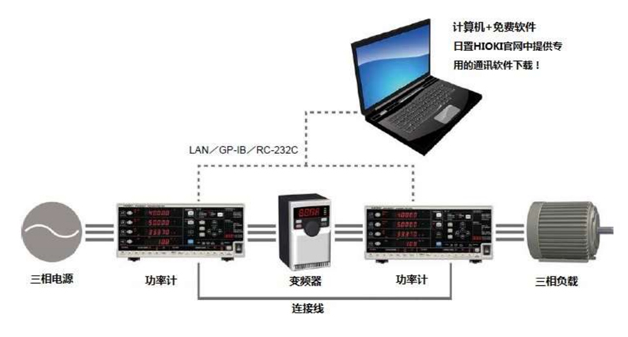

    • 使用同步电缆 9165 连接 2 台 PW3337 功率，通过 PW3336/PW3337 通讯软件※能 够在 PC 上确认变频器的效率。

   ※PW3336/PW3337 通讯软件

   • 使用 PC 软件时，需要连接 PW3337 的 LAN/GP-IB/RS-232C 接口中的一个

   • 电流测量直接输入大到 65A，通过电流传感器大可测量 5000A。

   • 变频器的输入/输出特性评估时 ，也可以使用功率分析仪 PW3390 或功率分析仪 PW6001。

   ※详情请咨询对应的中国分支机构。

       测试方法：

   按照汽车国六混动排放标准：GB18352-2016 进行测试。

   ① 充电设备⸺车载充电机端：因为充电桩电流较大，破线比较危险，所以只测试 AH± 累积。

   ② 电池母线，辅助电池端：要求整车企业引线进行 WH±累积测试。

   ③ 系统集成：搭配转毂台架进行四个速度挡位的能量回收测试。

        使用仪器

    功率计 PW3336（2ch 型）

    功率计 PW3337（3ch 型）

    连接线 9165

    功率分析仪 PW3390-01（仅主机、4ch）

    功率分析仪 PW6001-06（仅主机、6ch）

    ※ 记载的内容是根据 2017 年 6 月发行的仪器型号。产品参数可能会有更改，请以现在发行的为准。
