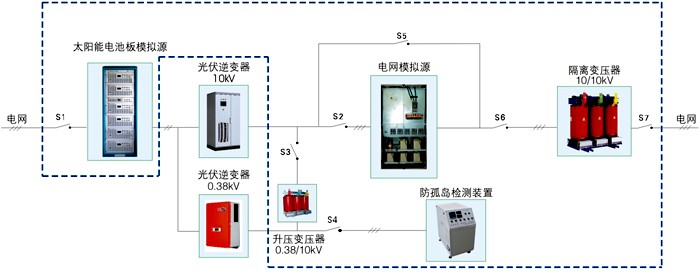

1、光伏系统试验主要测试设备

       主要测试设备均能实现上位机操作，免费提供上位机操作软件；可定制开发上位机集控程序，提供一键式自动化测试与报表自动生成的定制开发服务。

系统满足以下标准的测试需求：

●  金太阳认证标准CGC/GF004：2011 并网光伏发电专用逆变器技术条件

●  国家电网公司企业标准Q/GDW 617-2011光伏电站接入电网技术规定

●  德国DIN V VDE V 0126-1-1:2011低压配电网用逆变器规范

●  德国VDE-AR-N 4105:2011(E) 发电系统连接到低压配电网

●  德国BDEW:2008发电厂接入中压电网的技术导则

●  美国UL 1741-2010应用于电力系统的逆变器、控制器标准

2、电网模拟源主要特点如下：

1.  四象限交流源，能量可向电网回馈；

2.  能够按照国家电网、德国BDEW等标准定义的低电压穿越要求，模拟电网的低/零电压穿越特性；

3.  输出采用三相解耦设计，能够模拟各种电网三相平衡或不平衡的正常、异常特性；输出电压、相位、频率可任意设置；

4.  允许以50Hz或60Hz的基本频率设置2-25次的电压谐波成份，形成周期性的失真波形；用于IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009等标准的测试。

3、太阳能电池板模拟源主要特点如下：

1.  模拟点数大于1000点，精准的模拟I-V曲线静态特性；

2.  采用优化的通讯传输方式， I-V曲线能够迅速切换（典型时间1s），精准模拟动态MPPT跟踪、局部阴影的快速变化特性；

3.  软件内置EN50530、CGC/GF004关于静态、动态MPPT测试的标准曲线，一键调取测试；

4.  软件具有典型的模拟不同类型的光伏电池板的曲线库供用户调用，具备模拟晴天、阴天等不同气候条件下的全天候曲线簇，装置软件能将任意一条I-V曲线导出生成文件。

    典型波形

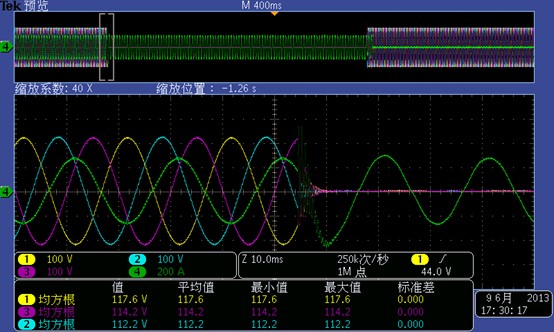

零电压穿越

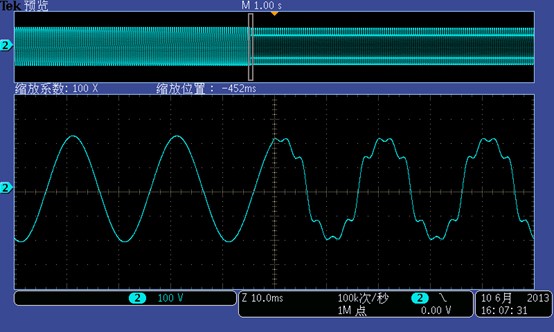

谐波模拟
