前言综述

    大容量、长循环、高能效、高安全逐步成为储能电池发展的主要方向。

    在储能电池生产端，HIOK日置始终贴近客户的现场需求，为储能电池客户提供从材料研发到生产线、老化检测及售后维修的测试标准和独特的测量解决方案，保障电池电芯的安全。

    在储能电池应用端，HIOKI日置锐意创新，成立中国现地研发中心，快速灵活地响应储能市场需求，提供解决储能电池测试中譬如高压、大容量大功率、长时间动态监测等课题。助推储能电池的创新研发和储能安全可靠性的提升。

   储能电池测试

    全球电气测量领域的领跑者——日置提供符合行业标准的《GB/T 36276-2018 电力储能用锂离子电池》和《GB/T 34131-2017 电化学储能电站用锂离子电池管理系统技术规范》的储能锂电池系统测量方案，涵盖储能单电芯、电池簇、电池模组以及BMS在内的多个测试项目，帮助客户轻松胜任储能电池系统的检验，为储能电池的安全应用保驾护航。

   储能电池模块和电池簇测试

   绝缘耐压检测

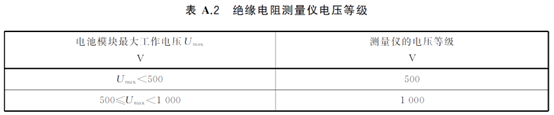

   绝缘性能要求为，按标称电压计算，电池模块正极与外部裸露可导电部分之间，电池模块负极与外部裸露可导电部分之间的绝缘电阻均不小于1000Ω/V。

    耐压性能要求为，在电池模块正极与外部裸露可导电部分之间，电池模块负极与外部裸露可导电部分之间施加相应的电压，不应发生击穿或闪络现象。

     日置的自动绝缘/耐压测试仪3153，是一款AC/DC耐压和绝缘试验一体化的机型。可全远程控制实施耐压测试和绝缘电阻测试，基本精度±4％rdg。

    温升试验及热失控测试

    温升试验及热失控测试是电池安全性的关键测试项目，使用日置的LR8450，进行单体电芯的绝热温升试验，单体电芯和电池模组的热失控及热失控扩散试验项目的检测。

     日置的数据采集仪LR8450具备1ms采样率，通过增加直连单元和无线单元，多可实现330通道的测量。

    储能电池充放电及电压测试

    使用日置的电池测试仪BT3564及周边辅件，可对单体电芯及电池簇的充放电、标称电压、内阻和电压测试等进行正确而高效的检测，获得相应的数据报告。

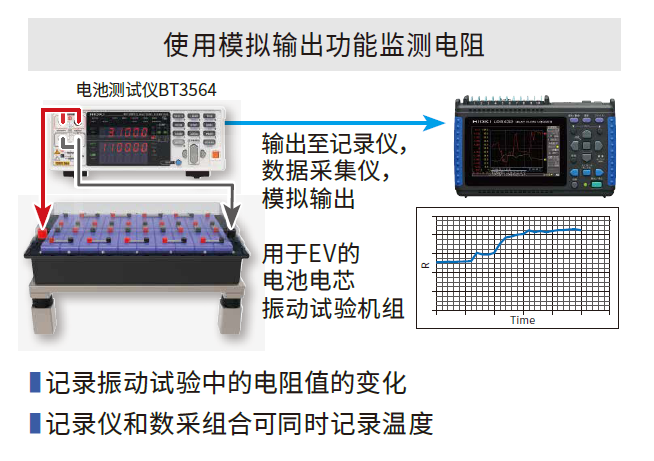

     日置的电池测试仪BT3564,  大输入电压1000V，可同时测量内部电阻和电池电压，内部电阻测量0.1mΩ～3kΩ（总包电阻/母线电阻）。搭载电阻测量值的模拟输出功能。通过记录仪和数据采集仪组合使用，能够长时间监测总电阻值的情况。

    储能BMS评估测试

    Battery Management System 电池管理系统

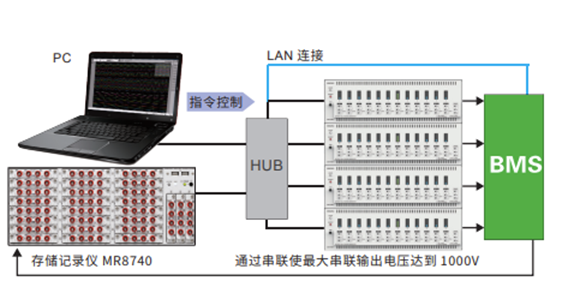

     日置的存储记录仪MR8740以及电芯模拟仿真系统SS7081-50，模拟每个通道的电芯动作，通过高精度的电压和电流测量，对BMS系统进行评估测试。

    测试设备功能：

     以12通道/台模拟每个通道的电芯动作，与使用实际电池和单个电源的评估环境相比，更易于构建安全且高度准确的评估环境，也可以通过高精度的电压和电流测量来精准测试BMS功能。

优势：

集电源、电子负载、DMM功能于一体

12通道/台，模拟每个通道的电芯动作

可搭建串联1000V的大型模块环境

两象限输出电压，电池平衡在-1A~1A

高精度电压输出，高精度电压/电流测量

100μA量程测量微小电流（BMS的暗电流，电芯平衡电路泄漏电流）

    结语

    储能电站包含了储能电池/PCS/BMS/EMS四大核心设备，其中储能电池及BMS的安全，是储能安全的核心，是提升储能设备的质量与安全水平，降低储能电站事故概率，保障储能支撑电网高效运行必不可少的环节。

    站在世界测量领域的前沿阵地，HIOKI日置坚持“置心笃道”，致力于为客户提供先进可靠的测量解决方案，助推创新，守护储能安全，助力碳达峰碳中和双碳目标的实现。
