一、概述

     示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象（使用传感器之后可以研究其他现象）的变化过程，从而突破复杂性的层层壁垒，加快全局创新步伐，帮助各级工程师更方便、更快速、更准确地创造和实现技术进步，今天我们来看下在选择示波器时，我们要考虑哪些因素。

二、考量因素

（1）带宽

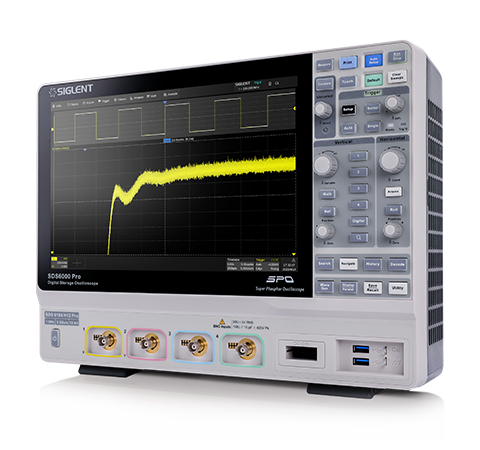

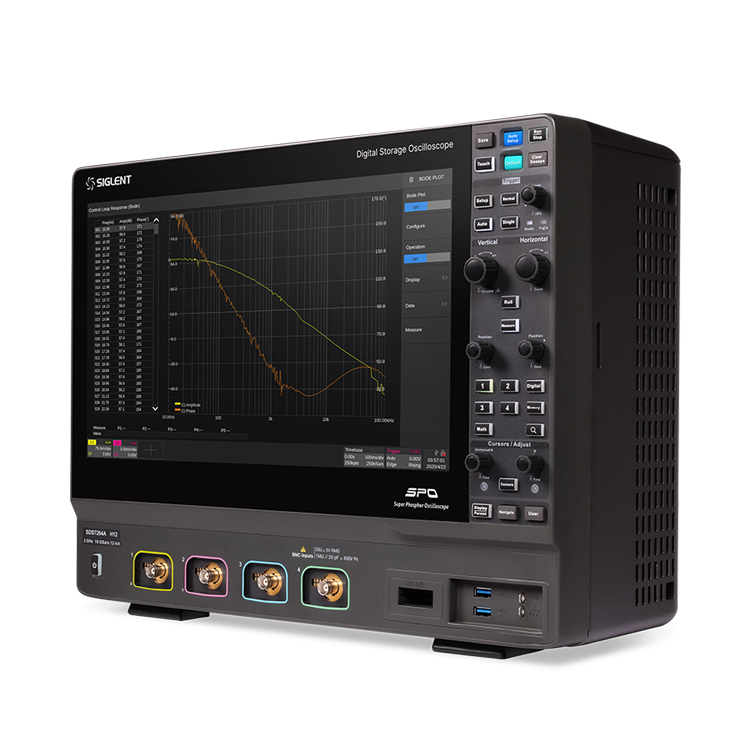

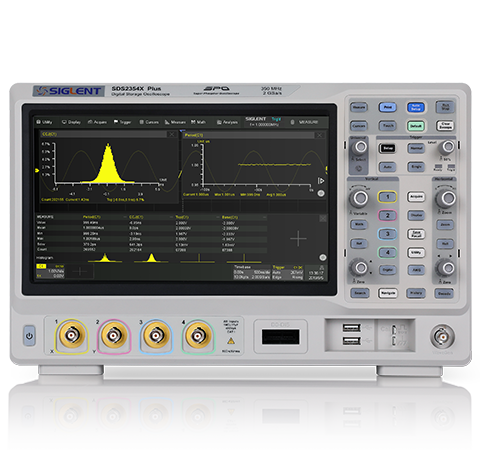

     示波器的带宽都是指-3dB点处的频率，信号的被测频率和上升沿两个因素决定示波器的带宽，选择时示波器带宽至少是被测信号的2到3倍，且示波器探头的上升时间要快于被测信号上升时间。比如要测一个信号脉宽为1us，对应带宽为1MHz，那示波器的带宽至少是2MHz。鼎阳示波器分为经济型示波器SDS1000X-E系列（70-200MHz），功能强大的SDS2000X-E和SDS2000X Plus系列（70-500MHz），物美价廉的12-bit分辨率示波器SDS1000X HD/SDS2000X HD系列（100-500MHz），旗舰示波器SDS5000X系列（350MHz-1GHz），12-bit高分辨率、2G带宽数字示波器SDS6000 Pro系列，以及2022年发布的4GHz带宽、12-bit高分辨率数字示波器SDS7000A系列，以及手持示波表SHS1000X/800X系列（70-200MHz）等。

（2）采样率

     数字示波器显示的波形实际上是一个一个的采样点，这就像一张照片一样，采样点越多信号就越接近真实。实时采样率表达的就是示波器每秒捕获这些采样点的能力，和带宽一样，信号持续时间越短，采样率越高，同时为了保证采集信号的准确度，一般是示波器带宽的5-10倍。鼎阳示波器的采样率在1 GSa/s、2 GSa/s、4 GSa/s、5 GSa/s、10 GSa/s、20 GSa/s之间，满足测试开发的基本需求。

（3）存储深度

     存储深度=采样率×波形记录时长，根据实际测试的需求，选择对应的存储深度，相同时间内，存储深度越大，采样率越高，示波器反应速度越慢；相同采样率时，存储深度越大，采集信号时间越长，波形更完整。实际使用中，对于异常信号，可用分段存储等模式进行单点采集，节约存储深度。

（4）通道数

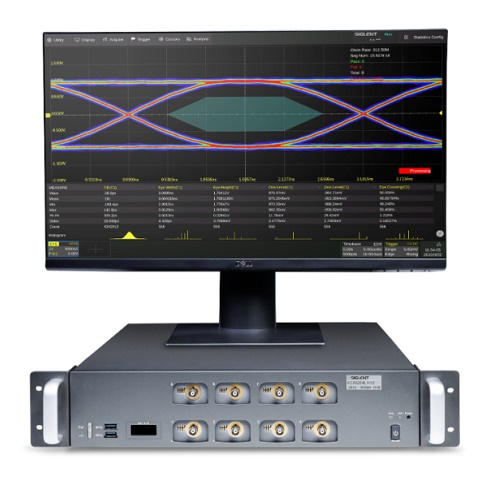

     主要考虑自己是否有同时测量3-4个信号的需求，如果没有，则选择2通道示波器即可。像三相交流电机要同时测试4个以上的信号，可以选择6通道或者8通道示波器。如果要同时测试数十个信号，就选择多通道紧凑型数字示波器。鼎阳大部分示波器的通道数在2或者4之间，其中SDS6000L系列示波器支持4/8通道，SDS2000X-E系列、SDS1000A系列、SDS1000E+/F+系列、SDS1000CNL+/DL+系列、手持示波表仅支持2通道。

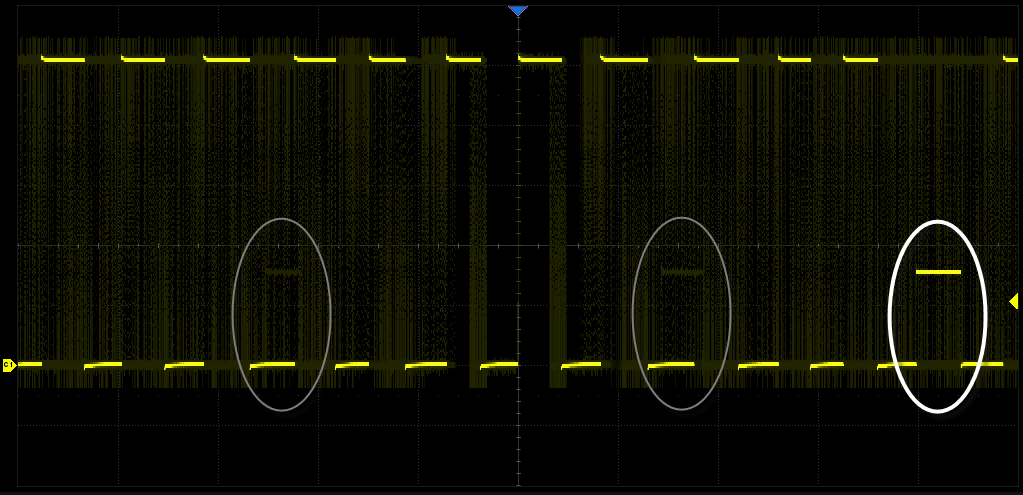

（5）波形捕获率

     数字示波器对信号的采集存储和处理显示是无法同时进行的，因此当示波器在处理显示的时候，就会漏掉一部分信息，也称之为示波器的死区时间。波形捕获率表达的就是示波器每秒能采集多少次波形的能力，这个能力越大，死区时间就越小，也就越容易捕获到异常的波形。一般来说，相同价格，进口的示波器波形捕获率比较低。

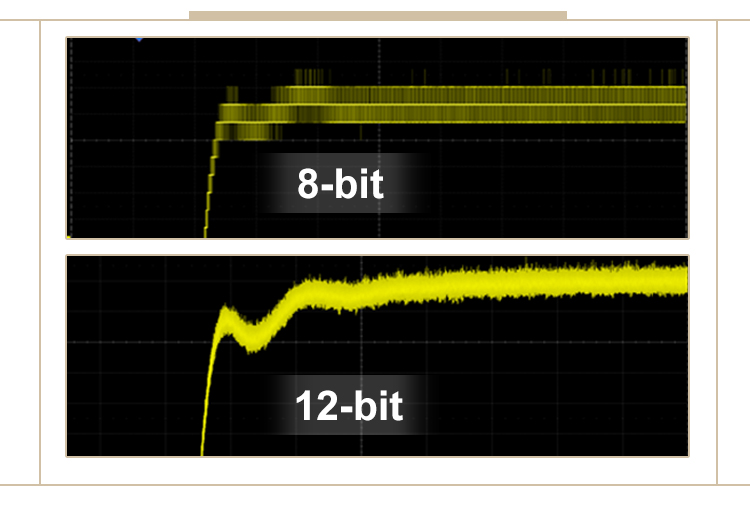

（6）分辨率

     高分辨率示波器能有效提高信号测量精度。传统8-bit分辨率示波器的量化等级为256，而12-bit分辨率的量化等级为4096，这意味着测量电压为1V的信号，12-bit下可测得的信号幅度低至1/4096V，而8-bit只有1/256V。12-bit分辨率可达到传统8-bit的16倍，这将信号的测量精度提升了一个量级，使用户能观察到更多波形细节。鼎阳科技是国内较早推出12-bit的示波器厂家，同时也将超大触摸屏推广到了基础示波器SDS1000X HD/SDS2000X HD系列型号，让工程师能更好的观察波形细节。

（7）价格

     不同品牌示波器的价格有很大区别，比如是德、力科、泰克、罗德、横河等进口品牌侧重点不同，细分出不同的示波器系列，对应入门级测试、研发级测试需求，价格在数千到数十万不等，个别型号在百万以上。鼎阳示波器既有通用型研发示波器，也有用于产线、高校的示波器。

三、常见问题

（1）波形失真

（2）抓不到瞬态信号

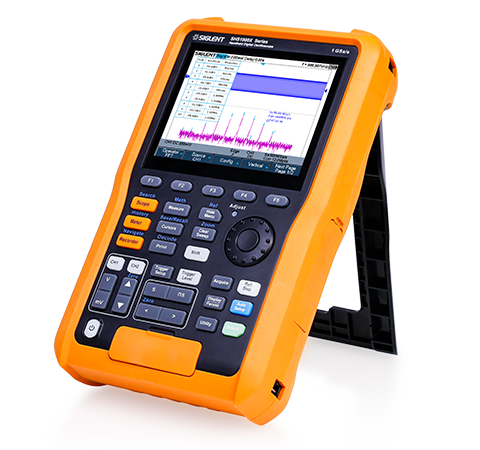

（3）户外测试

（4）屏幕太小

（5）分辨率不够

（6）分析软件少

（7）远程操作

（8）探头选型

（9）货期长

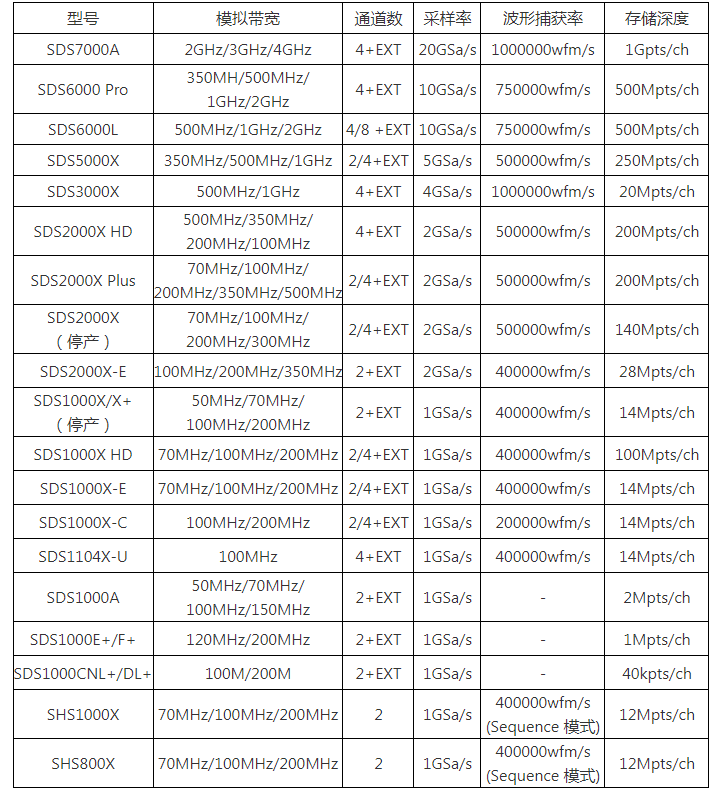

四、技术参数

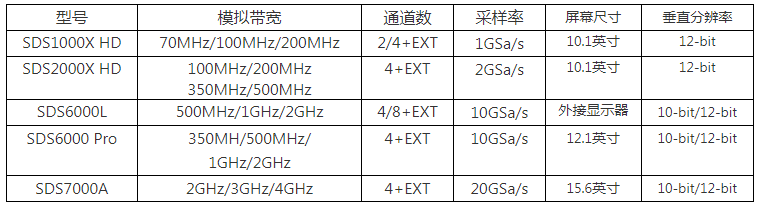

五、高分辨率示波器系列

六、其它因素

      复杂的关系背景下，关键领域的国产化成为竞争焦点，自上而下的产业政策将加速自主可控产业链成长。作为现代工业的基础设备，通用电子测试测量仪器主要用于科学研究和产品开发，其下游应用广泛，涵盖通讯、半导体、航空航天、汽车电子、医疗电子、消费电子、教育科研等行业，选择国产示波器将改善国内通用电子测试测量仪器研发、生产和销售能力，为实现国产化和进口替代提供支持力量。鼎阳科技数十年如一日的坚持以用户体验、市场为导向，推出不同系列、型号的示波器，满足国内日渐增长的测试需求，同时拓展了产品类型，推出了频谱分析仪、网络分析仪、信号发生器、任意波形发生器、多通道电源、电子负载、万用表等一系列相关仪器及配件，助力客户完成更复杂、多样化的测试。
