变频电机具有灵活的变频调速特性，已经广泛应用于各行各业，例如工业控制，电动汽车，制冷等行业。

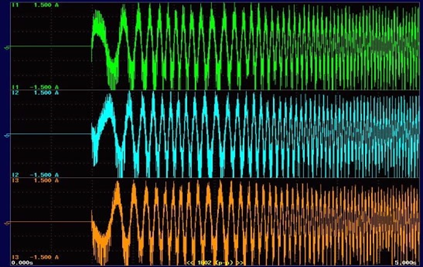

    在对变频电机系统进行功率测试时，往往会遇到一个难题。电机低速运转状态下，比如启动或减速时，变频器输出频率可能会在零点几Hz至几百Hz范围内变化。

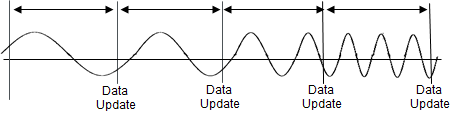

    我们都知道，需要对至少1个周期的瞬时功率进行平均才能得到有参考意义的有功功率，如果测量周期不足1个周期，那么得到的有功功率值将是不稳定的。而我们所使用的功率计产品一般都是按照固定的测量区间（数据更新率）进行功率运算。那么在电机刚刚启动时频率可能会从1Hz甚至更低开始，然后逐渐增加，直到稳定为止。这时如果使用固定的数据更新率就无法测量低速时的频率，无法对启动过程的每个周期进行分析。这是变频电机测试的一个难点。

    那么有什么办法解决这个难题吗？横河的WT系列功率分析仪所具有的自动更新模式可以很好地解决这个测试难题。

    目前横河的两款主要功率分析仪产品WT1800E和WT5000具有这种自动更新率模式，下面我们以WT5000为例介绍一下这个实用的功能。（WT5000的固件需要升级到Ver3.31及以上版本）

    WT5000的自动更新模式可以覆盖低至0.1Hz的频率，以快10ms的间隔测量功率，自动跟踪输入信号中的频率波动以更新数据，即使当电机以低速旋转时也可以获得稳定的无间隙的测量结果。

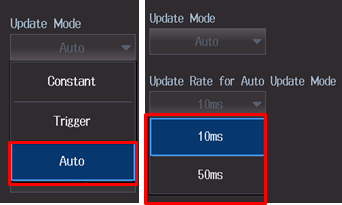

   WT5000的更新模式设置为自动（Auto）之后，可以将更新率根据测试要求设置为10ms或者50ms。我们以设为50ms为例。

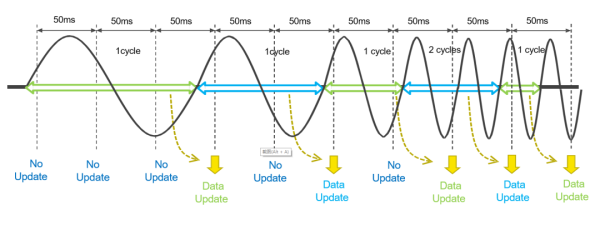

    设置好之后，开始测量。当电机开始启动时，初的一些周期会大于更新周期50ms，并且周期越来越短。在WT5000检测到一个完整的信号周期之前并不会进行数据更新，直到当一个完整的信号周期被检测到时才会进行频率测量和功率运算，并在当前的更新周期进行数据更新。然后继续这个过程，直到下一个完整周期被检测到时再进行下一个数据更新。这样就可以按照启动信号的周期进行运算，得到每个周期的频率和功率。需要强调的是，这些测量数据是连续的，没有死区的。

   如果自动更新模式与电机的旋转编码器信号进行配合，还可以得到电机在低速状态下每转的功率参数。

   如果这个自动更新模式对您的电机测试工作能有所帮助，可以联系我们的技术工程师对您进行操作上的协助。
