2022年11月1日，鼎阳科技射频微波类产品线再添两款重磅新品：高端毫米波产品家族中首款频率达到40 GHz的微波信号发生器SSG6000A系列以及频率范围9 kHz ~ 7.5 GHz的便携式频谱分析仪SHA800A。

    SSG6000A微波信号发生器输出频率高达40GHz，单边带相位噪声低至-135 dBc/Hz，可应用于对频谱纯度要求极高的汽车毫米波雷达模块和系统级测试中。

    手持频谱仪SHA800A的频率范围9 kHz~7.5 GHz，机身更轻盈，重量及体积更适合手持使用，配备触摸屏，支持键盘操作，操作便捷，且续航可达4小时。

01、SSG6000A微波信号发生器

       40GHz射频产品

更纯净的频谱

      SSG6000A微波信号发生器输出频率可达40 GHz，已经涵盖主流工业使用波段，可运用于移动通信接收机测试、汽车毫米波雷达本振替代、干扰分析、无线电等领域，在毫米波领域应用广泛。

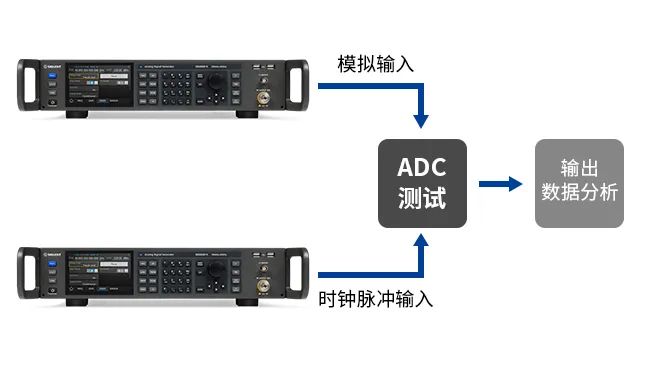

     随着ADC模拟输入带宽和对应时钟频率逐代增加，更高的有效位数也意味着信噪比的进一步提升；高端的DAC也能实现将宽带的数字信号还原成微波频段的信号。这要求用于测试的信号源具有更高的频率和频谱纯度。SSG6000A的相位噪声低至-135 dBc/Hz（典型值），极低的谐波和非谐波能让工程师对测试高端的ADC的动态范围和信噪比，还原器件真实的参数充满信心。

特殊接收机测试

     在进行各种接收机测试时，有时候接收机带外的干扰信号可能会比带内信号的能量还高，所以在进行此类接收机测试时，要求信号源模拟的带外信号具有极高的频谱纯度和极低的宽带噪声，以防带内信号淹没在噪声中无法真实地测得接收机性能。

本地振荡器替代

    随着自动驾驶技术的兴起，汽车毫米波雷达已经越来越广泛地运用于汽车主动安全、无人驾驶等领域。由于与驾驶安全直接绑定，汽车毫米波雷达对于测试精度需求极高，并且很大程度受本振频谱纯度的影响。

    SSG6000A的相位噪声低至-135 dBc/Hz，且在各个载波频率下，指标均达到领先水平；谐波及非谐波低可达-60 dBc，次谐波低可达-70 dBc，频谱纯净度高，能够很好地适配各种极端测试及本地振荡器替代需求。

更高精度的脉冲发生器/时钟源

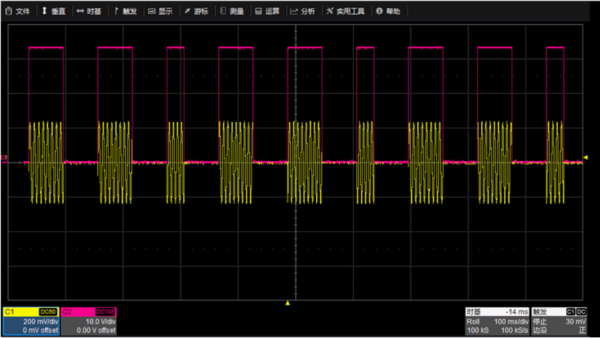

    此外由于汽车毫米波雷达和接收机通常都是设计为工作在极限情况下，所以在其功能和灵敏度测试中，要求测试信号具有高度可重复性，精准的幅度和频率，并且Pulse宽度需要足够小。在更复杂的测试中比如接收机的相参处理间隔（CPI）、距离分辨率等，还需要信号源能够输出复杂的脉冲串。

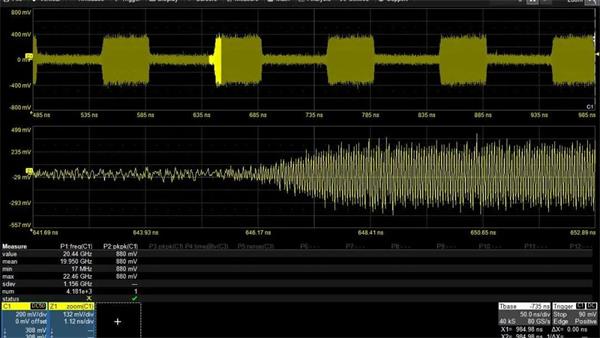

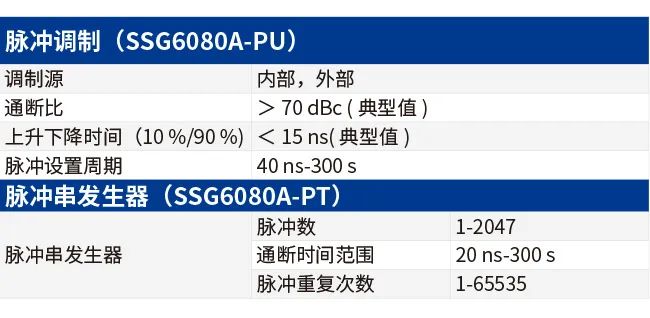

     SSG6000A标配了高精度时钟源，可选配安装脉冲调制、脉冲发生器以及脉冲串发生器，可输出低宽度为20ns的脉冲，且分辨率可达10ns，能充分满足汽车毫米波雷达系统测试。

更高的输出功率和更大的动态范围

     鼎阳SSG6000A还提供了 -130 dBm ~ 24 dBm的宽电平输出范围，能够很好地补偿电缆、夹具在微波频率范围使用时产生的衰减，使测试结果更精准，并在预算层面为针对特定应用进行优化的精密配件留出了大量空间。

SSG6000A 实机

02、SHA800A手持式频谱分析仪

       全新产品形态

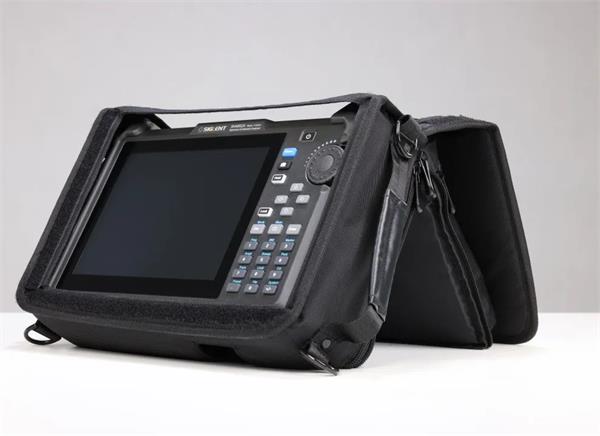

更轻盈的形态

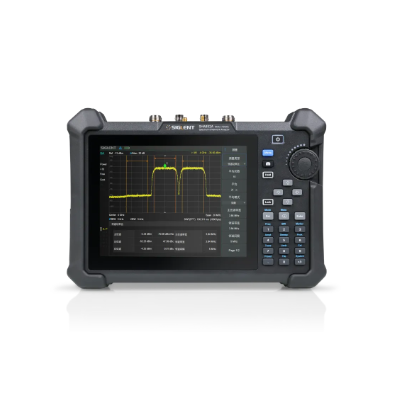

     SHA800A系列手持式频谱分析仪频率范围9 kHz ~ 7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置车载充电器，和GPS定位功能，能满足各种场景下的现场测试。

      日益发展的下游应用场景，比如通信基站，汽车OTA测试，频谱监测等，对测试设备的便携性提出了新要求。SHA800A可在各种现场测试环境下帮助用户快速识别出不良信号源，大幅减少定位信号所需的工作量。

    SHA800A采用高集成度设计，可实现信号频域分析，无线数据网络测量，线缆、天线、器件测试，EMI干扰测试等需求。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

更多的实用功能

    SHA800A在媲美台式频谱分析仪性能的前提下，集成了电缆和天线测量仪，可在100kHz ~ 7.5GHz频率范围内，进行全单端口和单向双端口网络矢量分析。

    不仅如此，SHA800A还内置了直流电压偏置，可以测量TDR、 天线驻波、 端口匹配调试、 插损测量、 塔放调试及馈线故障定位等，适用于通信工程、电信运维、 无线电管理、工厂生产、教育教学等诸多领域，具有广泛的应用价值。

更专业的配件

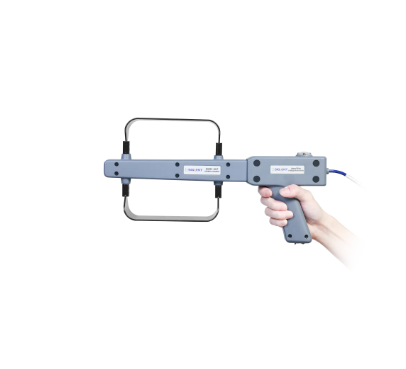

     另外鼎阳同步推出了S5000系列定向天线以及GPS定位天线，为基站信号等户外测试提供整套解决方案。

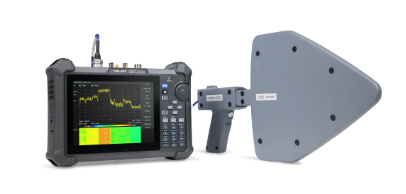

SHA800A/S5000
