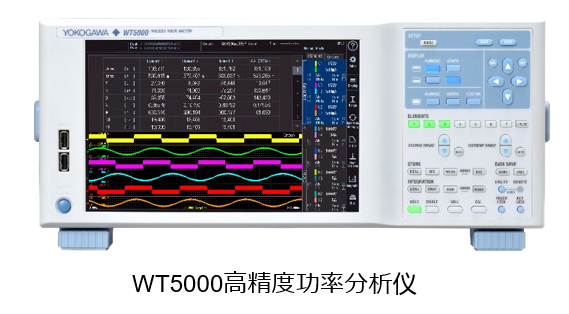

作为横河功率分析仪的旗舰型号，WT5000自发布以来，广泛应用于光伏、风电、储能、电动汽车等新能源行业，以其高精度的稳定测量和丰富的功能，受到了用户的广泛认可。

    同时，WT5000的输入单元和测量功能仍在不断地丰富中。

     2021年横河新推出了一款用于WT5000的输入单元---电流传感器单元760903，非常适合新能源行业的测量需要。

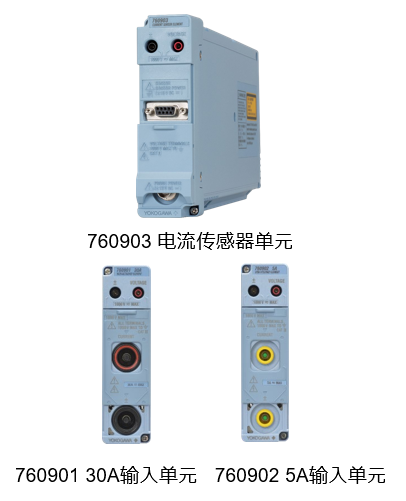

    760903模块不同于之前的30A输入单元和5A输入单元，它并不能直接输入电流信号，而是专门用于连接电流传感器。

    在新能源行业的效率测试场景中，无论是输入侧还是输出侧的电流，少则几十安培，多则上千安培。因此，大多数情况下都会用电流传感器来进行电流的测量。目前广泛用于高精度电流测量的零磁通类型的电流传感器，需要稳定的电源供电才能够正常工作。而大部分功率分析仪主机不具备给此类电流传感器供电的功能，一般需要配备外置的供电电源。如果要实现高精度的电流测量，一定要选择高质量的线性电源，同时要尽量防止电源以及连接线引入的干扰对测量的影响。在这些测试场景中，760903电流传感器单元的优势就显现出来了。

    接线简单，抗干扰效果好

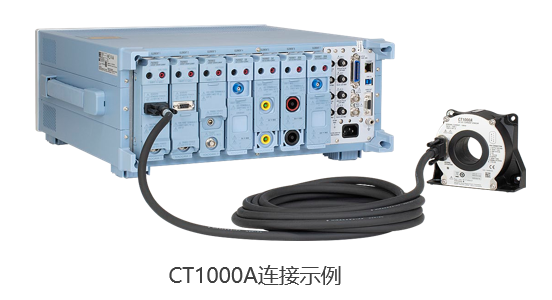

    760903是一个标准的功率测量模块，它的电压输入端子可以输入1000VAC或1500VDC电压，而电流输入端子则可以直接连接横河的CT系列电流传感器。由于它本身内置了供电电源，所以无需使用外置的传感器电源。通过横河提供的高质量连接线缆，可以非常简单的将CT电流传感器连接到760903上，并且实现非常出色的抗干扰效果。

    下面是一个使用不同传感器供电方式测量效果的对比示例。

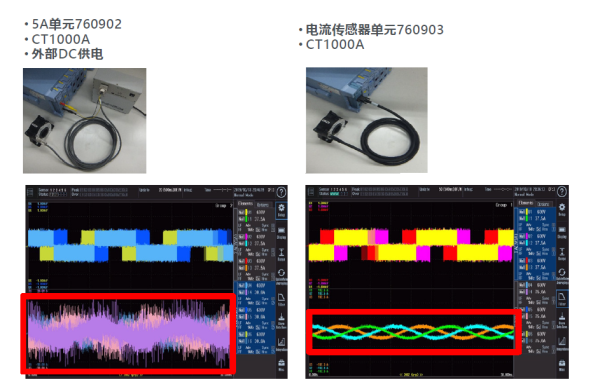

    左图中是采用5A的输入单元以及CT1000A传感器，使用外部直流供电。右图采用电流传感器单元760903，通过横河高质量线缆与CT连接。使用这两种配置去测量同一个变频器的输出功率。

    从实测结果中可以看到，使用普通外部电源供电的方式，由于接线相对复杂，而电源质量不好的情况下，会引入较大的干扰，导致电流测量精度降低，从而导致功率精度和效率精度的降低。而使用760903配合高质量线缆的方式，能够大程度减少外部干扰的影响，获得了非常好的测量结果，保证了测试精度。

通用性好

支持多种电流传感器

     760903并不只限于连接横河的CT系列电流传感器，对于LEM的高精度电流传感器系列，以及其他品牌的某些型号，只要符合接入规格都可以连接到760903上使用。

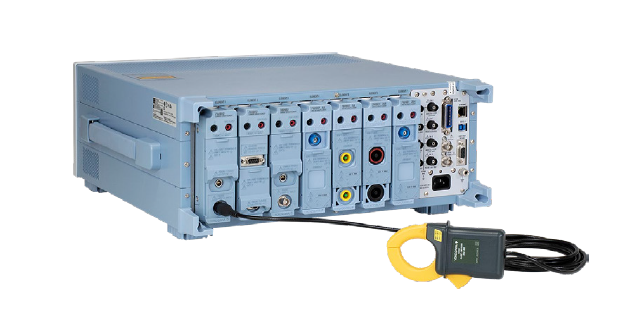

    除了高精度的CT电流传感器，760903还可以连接常见的电压输出型的电流钳。

    760903提供了非常好的通用性，让用户可以选择合适的电流传感器。

创新的电流高频抑制功能

    我们都知道，电动机和变频器中使用的诸如SiC之类的高频开关设备会对电流波形产生噪声影响。而变频器的输出电流一般是低频的正弦信号，如果要过滤掉电流信号中的噪声，滤波器需要设置相对低的截止频率。这样的话，同一相的PWM电压信号就会被滤掉一部分有效成分，从而导致电压有效值测量不准确。

   760903的高频抑制功能（HFR）仅在电流回路打开HFR滤波器，消除电流的高频成分，而对电压信号的高频成分没有影响。这对于准确和稳定的测量非常有用。

   总结：

   作为新推出的WT5000输入单元，760903具有很多优势，非常适合光伏、电动汽车等新能源行业的功率测量：

   接线简单;

   出色的抗干扰特性;

   支持多种电流传感器，通用性好;

   具有电流高频抑制功能，实现更精准的功率测量。
