当今的数字示波器所具备的功能非常丰富，其中自动测量功能则是客户常用的功能之一，它可以十分方便地测试一些常用参数。例如：幅值、周期、频率、上升时间等等。可是面对一些更复杂的参数，普通型示波器的功能就不能满足使用需求了。

     对于上述的问题，小编推荐大家使用横河数字示波器。其具备的自动测量功能能够调整参数，非常适合应用在复杂的参数测量中。从下面的对比中一起看看它的优势吧！

    示例1

     使用者需要测量的是紫色波形开始上升的位置至绿色波形上升到50%位置时两个波形中间的延迟。

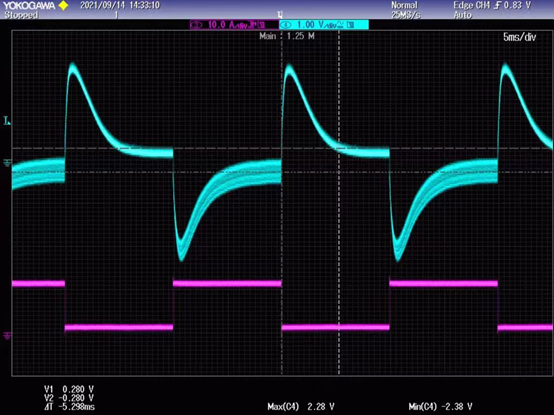

     一般情况下使用者应采用光标测量，即用手动方式测量出时间差为5.36ms。横河示波器自动测量中的Delay测量功能可以测量不同通道之间的时间差，除此之外还能够设置延时的参考电平。通过使用这些自动测量功能，使用者便能够摆脱手动的光标测量，快速准确地获取结果。

     示例2

     此例子中使用者需要测量的是蓝色波形开始上升的位置至蓝色波形下降到10%位置时的时间宽度。

     一般情况下使用者采用的是光标的测量方法，且量出时间差为5.29ms。在此测量例子中我们需要复制一下这个通道，然后将它放在运算通道中，再通过自动测量中的Delay测量功能，测量CH4和运算通道的延时，设置相应的参考电平，因此使用者就能够使用自动测量功能来快速的得到测试结果。

    1、自动测量的关键 参考电平设置

    示波器测量波形参数时则是将参考电平当做基准点的，尤其是延时这种牵连到两个通道信号的参数，正确的基准点就特别重要。接下来我们来详细介绍一下参考电平的设置：

    示波器的参考电平具备两种格式，一种格式是百分比，将屏幕上显示的波形大小值的百分比当做测量参考点；另外一种格式为单位，采用手动输入的电平值为测量参考点。

   “百分比”模式的参考电平设置

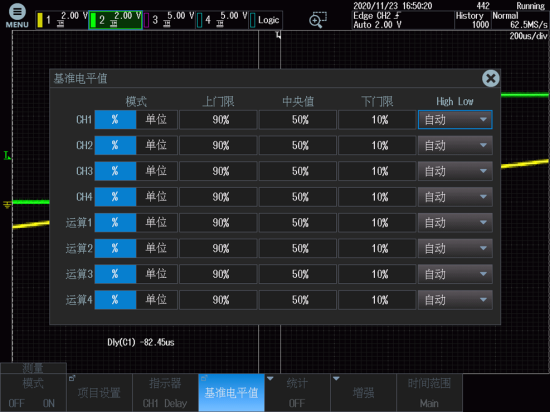

    不进行更改设置时，示波器默认的参考电平设置为百分比模式：

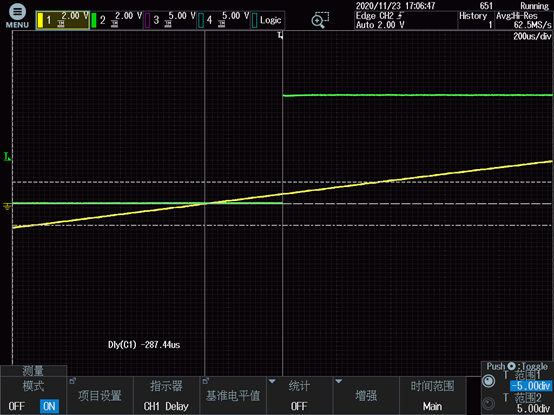

     其中延时参数的测量结果，主要是按照中央值的电平进行决断的。在结果不准确时，通常是因为默认的中央值50%不是正确的基准点。但依据测量里的指示器功能，能够清晰地看到测量延时时间的起始点与结束点。如下图所示：

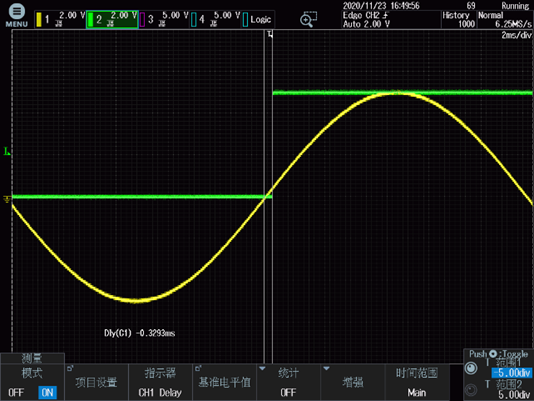

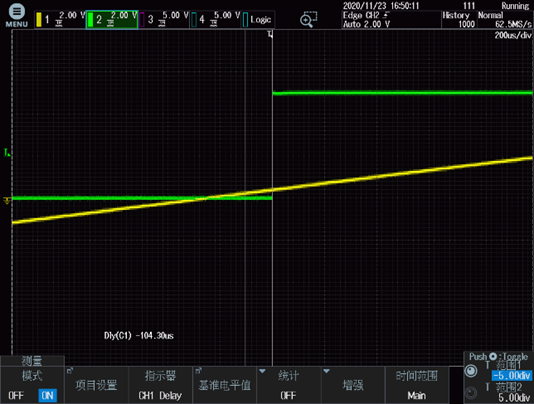

     经过指示器的标记能够看出，由于CH1的正弦波与用作触发源的CH2方波信号存在时间差的关系，屏幕上显示的CH1波形不是相对称的，那么就会促使CH1信号50%的位置并不在过零点处，所以此时延时的测量结果是错误的，同时将随着时间刻度值的改变而改变。

    2、“单位”模式的参考电平设置

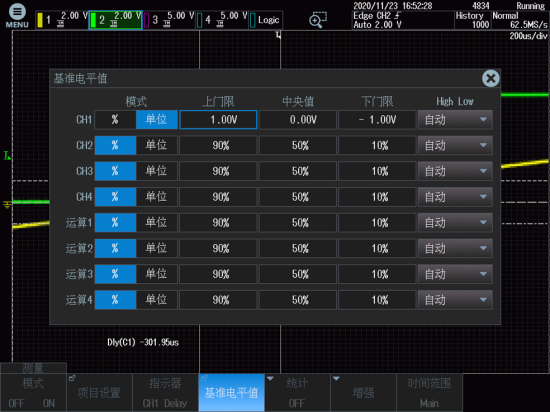

    面对该类情况，大家就可以将通过参考电平的格式选为单位，手动将测量起始点定位到0V位置。设置如下所示：

     此时的测量结果如下：

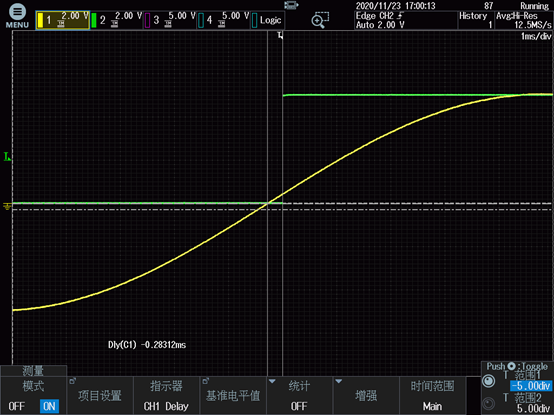

     此时利用指示器能够看出，在中间值电平手动设定为0V后，不论时间轴的刻度怎样变化，示波器一直都是以过零点来进行延时测量，此时测量的结果才是正确的延时时间。

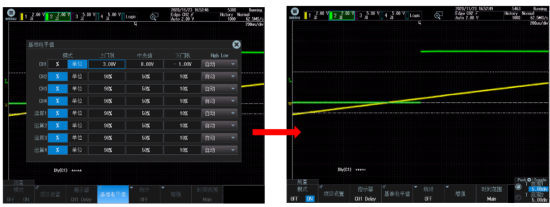

    当参考电平格式改成单位后，上、下限电平值的设置也会对测量功能造成影响。一般情况下，上、下限电平值的设置不可以超过显示的波形P-P值，假设超过这个限制时，将不可以正确执行测量。如下图所示：

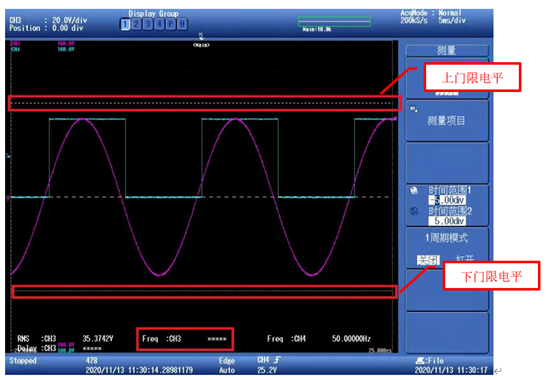

     在改变上、下限值时，屏幕上将会显现两条虚线来指示当前设定的上下门限值的位置。能够看出，在下限值设为3V时，因为太接近CH1波形的底部，此时无法读出测量结果，调整下门限值的位置后，就可以正确测量了。

    除此之外，上、下限值的位置将也影响到其他项目如频率的测量。

      所以，在进行延时测量时，除了中间电平的设置外，同样还需要注意上、下限电平的值。
