凭借极低的输入噪声和高达10GHz的模拟带宽，MSO6B为分析和调试当今GHz时钟和总线速率的嵌入式系统提供了极佳的信号保真度。MSO6B拥有极富创新的手势开合-滑动-缩放触摸屏用户界面，大的高清显示屏，8个FlexChannel™输入、每个输入可以测量1个模拟信号或8个数字信号，可以助您随时应对当今棘手的测试挑战。

     MSO6B还提供了简化的测量和分析功能。它可以轻松表征GHz时钟和串行总线上的抖动，通过集成测量把统计数据放到日常工具箱中，使用同样简单的拖放操作，添加高测量和日常测量。

    MSO6B有4种独特的分析功能

    正是这些功能使其脱颖而出，包括：

    Spectrum View同步多通道频谱分析

    高速串行总线信号和抖动测试

    高功率分析提供快速的可重复的电源测量功能

    矢量信号分析功能考察被调制信号

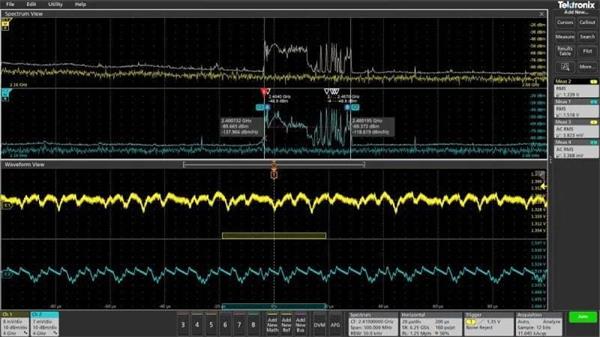

1、Spectrum View

     同步多通道频谱分析

     在频域中查看一个或多个信号，通常可以更简便地调试问题。几十年来，示波器一直都标配基于数学的FFT，以期满足这一需求。但众所周知，FFT难用的主要原因有两个。

    1.在执行频域分析时，您会考虑中心频率、频宽、解析带宽(RBW)等控制功能，因为频谱分析仪上一般有这些功能。但在使用FFT时，您要使用各种传统示波器控制功能，如采样率、记录长度、时间/分度，然后必须进行智力换算，才能得到频域中要找的视图。

    2.驱动FFT的采集系统与提供模拟时域视图的采集系统是同一个。在为模拟视图优化采集设置时，频域视图并不是您想要的视图。在传统示波器FFT中，几乎不可能同时在两个域中获得优化的视图。

     Spectrum View改变了这一切。泰克已获zhuanli的技术同时在每个FlexChannel后面为时域提供了一个取样器，为频域提供了一个数字下变频器。两条不同的采集路径可以同时观察输入信号的时域视图和频域视图，并为每个域提供独立的采集设置。其他制造商提供了各种“频谱分析”套件，声称非常简便易用，但都有一定的局限性。而Spectrum View既简便易用，又能够同时在两个域中实现优视图。

2、高速串行总线信号和抖动测试

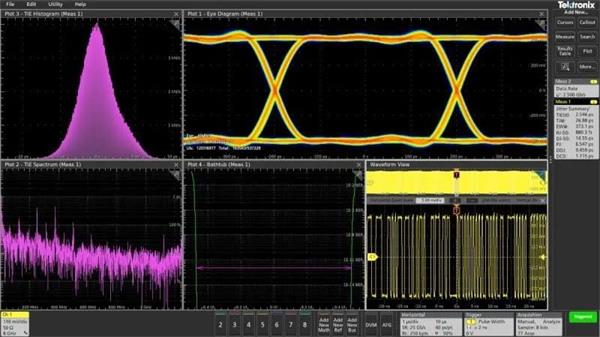

     MSO6B无缝集成了DPOJET Essentials抖动和码型分析套件，扩展了示波器的能力，可以在单次实时采集中在相邻的时钟和数据周期内实现测量。这就可以测量关键抖动和定时参数，如时间间隔误差和相位噪声，帮助检定可能的系统定时问题。

    各种分析工具如时间趋势图和直方图，可以迅速显示定时参数随时间变化，频谱分析则迅速显示抖动和调制源精准的频率和幅度。

     选项6-DJA增加了额外的抖动分析功能，可以更好地表征器件的性能。31种新增测量提供了完善的抖动和眼图分析及抖动分解算法，可以发现当今高速串行设计、数字设计和通信系统设计中的信号完整性问题及相关来源。选项6-DJA还提供了眼图模板测试功能，可以自动进行通过/未通过测试。

3、高功率分析提供快速的、

     可重复的电源测量功能

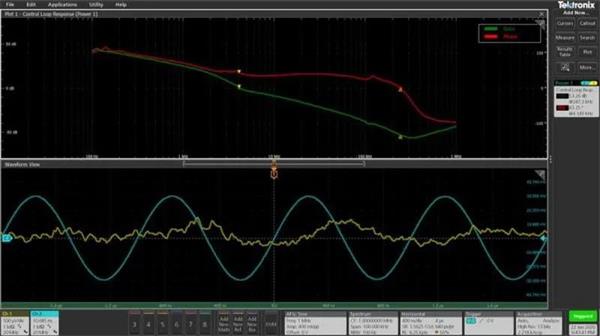

     MSO6B还把选配的6-PWR功率分析套件集成到示波器的自动测量系统中，可以快速地、可重复地分析功率质量、涌入电流、谐波、开关损耗、安全作业区(SOA)、纹波、磁性材料测量、效率、控制环路响应（波德图）和电源抑制比(PSRR)。

     自动测量功能只需按一个按钮，就可以提供优异的测量质量和可重复性，而不需要使用外部电脑或复杂的软件设置。

4、矢量信号分析功能考察被调制信号

     MSO6B与选配的分析软件相结合，提供了经济的中端示波器性能，既可以作为4通道10GHz带宽解决方案，也可以作为8通道5GHz带宽的多通道多域矢量信号分析(VSA)解决方案。

     在分析需求超出基本频谱、幅度、频率、相位相对于时间关系时，您可以使用SignalVu-PC矢量信号分析应用。它可以进行深入的瞬态RF信号分析、详细的RF脉冲表征及完善的模拟和数字RF调制分析。

    例如，泰克基于混合信号示波器的5G新无线测试方法与每条通道上的专用数字下变频器及SignalVu-PC VSA软件相结合，为验证5G NR设计提供了一种新型方法，这是传统RF工程师由于基于FFT的传统示波器的局限性未曾想过的方法。
