RTD是 Resistance Temperature Detector 的缩写，意思是电阻式温度传感器，能够搭配检测仪器来测试被测器件的温度，同时其有三种接线方式。具体演示图如下所示：

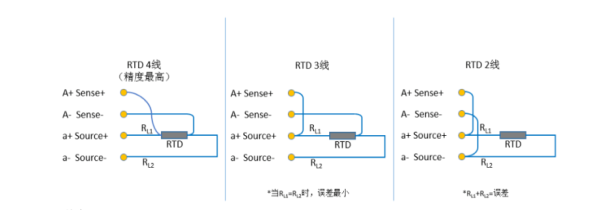

【RTD的接线方法示意图】

     四线制则是将在热电阻两端引出4线，接线时电流回路与电压测量回路单独分开接线，测量精度高，因此需要的导线也多。

     三线制顾名思义则是引出三线，接线时电流回路的参端与电压测量回路的参考为一条线（应是检测设备的I-端子和V-端子短接）。精度稍好。

    两线制则是引出两线，接线时电流回路和电压测量回路合二为一（应是检测设备的I-端子和V-端子短接、I+端子和V+端子短接）。所以测量精度差。

    连接导线的电阻与接触电阻将导致测量RTD发生变化，四线制与三线制可以有效地消除这样的影响。假如站在测试精度的角度上去考虑，对比这三种方法，四线法则是好的选择。

01、温度检测仪器推荐

       通过上述的方法推荐大家采用吉时利DAQ6510使用RTD进行温度测量，利用四线法测温的时候，将导线分别接入DAQ6510的四个接线端子：I+、I- 、V+、V-。其中I+、I-端能够为RTD热电阻提供恒定的电流，V+、V-可以监测热电阻的电压变化，依次检测温度变化。

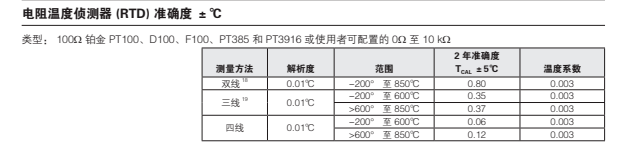

【RTD的准确度概况】

     DAQ6510使用的是六位半数字万用表技术，确保测量的准确度的同时，且操作十分便捷，能够采用直观的触摸屏完成相关测试设置并实时查看测试状态。

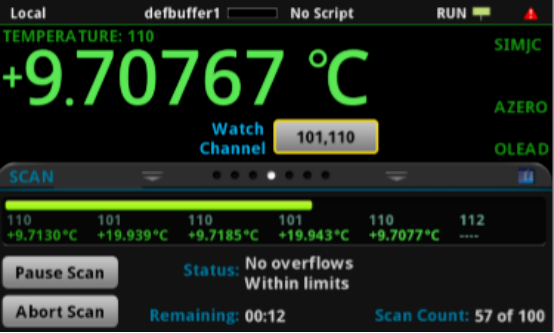

【DAQ6510扫描状态下的屏幕】

     DAQ6510便于分析，能够使用绘图和统计功能显示和分析结果，在一个示图上能显示多达20条通道的图表。

【DAQ6510的数据统计功能】

02、小总结：

       在此大家在进行RTD测量时应要选择四线法，可以确保测量的精准度。大家还有不懂的或是想要了解的可在线沟通，或致电客服！
