横河功率分析仪WT5000在面向市场使用时，其广泛应用于光伏、风电、储能、电动汽车等新能源行业中，并以高精度的稳定测量和丰富的功能优势，得到使用者的亲来及认可。

    除此之外WT5000的输入单元和测量功能一直在不断的进行完善中。

     现今横河新推出了一款应用在WT5000的输入单元---电流传感器单元760903，可以满足新能源行业的测量需求。

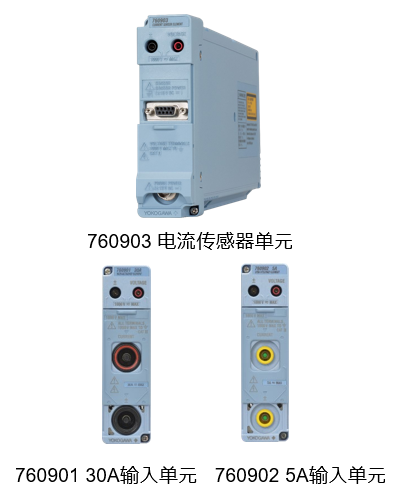

     760903模块与之前的30A输入单元和5A输入单元不同，区别在于其不能直接输入电流信号，而是针对于连接电流传感器使用的。

     新能源行业的效率测试场景中，不管是输入侧或者是输出侧的电流，少则几十安培，多则上千安培。所以，在大部分的情况下都会用电流传感器来完成电流的测量。当前广泛用于高精度电流测量的零磁通类型的电流传感器，要稳定的电源供电才可以正常工作。但大多数功率分析仪主机不具备给此类电流传感器供电的功能，通常应要配备外置的供电电源。假如要完成高精度的电流测量，必须要选择高质量的线性电源，同时要尽量防止电源以及连接线引入的干扰对测量的影响。在这些测试场景中，就将760903电流传感器单元的优势就凸显出来了。

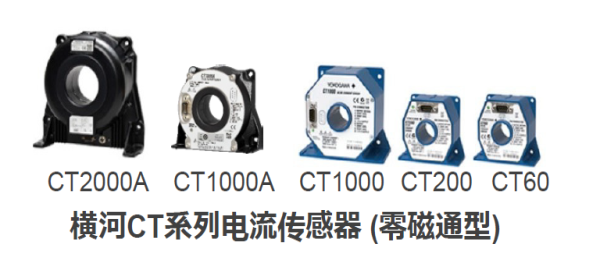

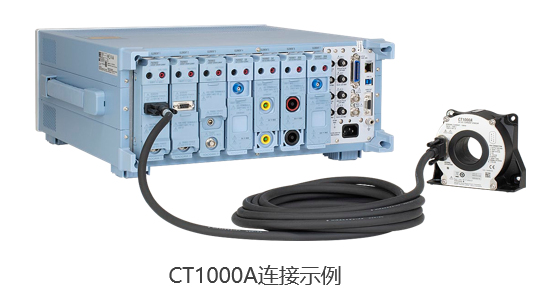

     760903是一个标准的功率测量模块，它的电压输入端子能够输入1000VAC或1500VDC电压，而电流输入端子便能够直接连接横河的CT系列电流传感器。由于它本身内置了供电电源，所以不需要使用外置的传感器电源。通过横河提供的高质量连接线缆，可以十分轻松的将CT电流传感器连接到760903上，且能够产生非常出色的抗干扰效果。

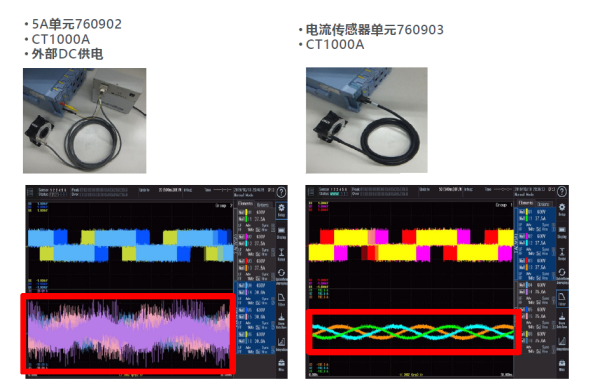

    下图所展示的是一个使用不同传感器供电方式测量效果的对比例子。

    左图中是采用5A的输入单元以及CT1000A传感器，利用外部直流供电。右图采用电流传感器单元760903，经过横河高质量线缆与CT连接。使用这两种配置去测量同一个变频器的输出功率，结果如下所示：

      从对比结果中可以看到，使用普通外部电源供电的方式，由于接线相对复杂，但电源质量不好的情况下，会产生较大的干扰，进而使电流测量精度降低，导致功率精度和效率精度的降低。而使用760903配合高质量线缆的方式，却可以在大程度上减少外部干扰的影响，获得了非常好的测量结果，保证了测试精度。

1、通用性好 支持多种电流传感器

     760903并不单限连接横河的CT系列电流传感器，面对LEM的高精度电流传感器系列，包括其他品牌的某些型号，只要符合接入规格都可以连接到760903上使用。

     除了高精度的CT电流传感器，760903还可以连接常见的电压输出型的电流钳。

    760903具备非常好的通用性，可以让使用者选择合适的电流传感器。

2、创新的电流高频抑制功能

     大家都知道，电动机和变频器中使用的例如SiC之类的高频开关设备对于电流波形也会产生噪声影响。但变频器的输出电流通常是低频的正弦信号，假如要过滤掉电流信号中的噪声，滤波器应要设置相对低的截止频率。如此来看，同一相的PWM电压信号将会被滤掉一部分有效成分，进而导致电压有效值测量不准确。

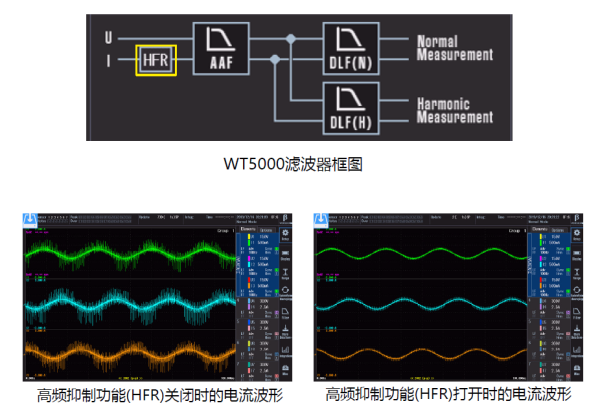

     760903的高频抑制功能（HFR）仅在电流回路打开HFR滤波器，在消除电流高频成分的同时，却对电压信号的高频成分不会产生影响。这将对准确和稳定的测量十分有用。

3、小总结：

      对于上面所说的优势大家还有不懂的或是想要了解的可在后台留言进行讨论！如果有其他有趣的内容可分享出来一起了解。
