示波器的交流耦合和直流偏移功能的区别？

2022-07-08 10:56:04

次

在 示波器通道中，交流耦合与直流偏移都是设计来抵消输入信号的直流成分。需要注意虽然这两种手段都是用来抵消输入信号的直流成分，但效果并不完全相同。在实际使用中我们往往使用交流耦合来抵消直流成分，而把直流偏移功能仅仅用于调整波形在屏幕中的位置。本文将讨论两种手段的实现方法和使用限制，并提供典型案例进行分析，方便使用者选择合适的手段进行测试。

01、交流耦合

1.1 实现方法

示波器的交流耦合是在示波器通道的放大器前加入耦合电容实现的，本质上是一个高通滤波器。

图 1 示波器直流耦合等效电路

0 (1).png

图 2 示波器交流耦合等效电路

1.2 使用限制

示波器交流耦合的响应为一阶响应，这意味着截止频率附近很宽的频带内幅频和相频响应会受到影响，观察频率成分较为复杂的信号时可能带来失真。

典型的示波器交流耦合截止频率在10 Hz以内，一般设计在5 Hz左右。下图是理想一阶RC的幅频和相频响应图，可以看到即使将截止频率设置到5 Hz，仍需要到100 Hz才能保证响应幅度接近0 dB，而要到接近1 kHz时响应相位才接近0°。

0 (3).png

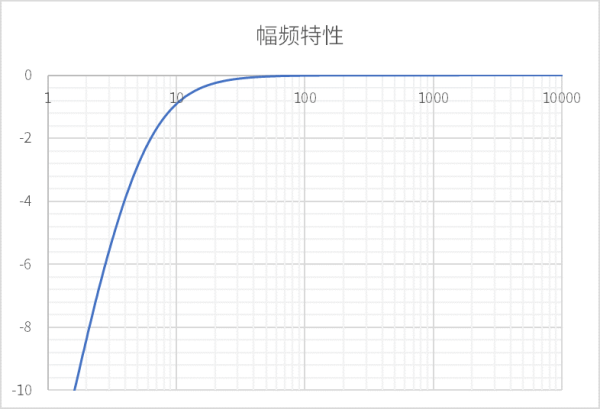

图 3 理想一阶响应幅频特性

0 (2).png

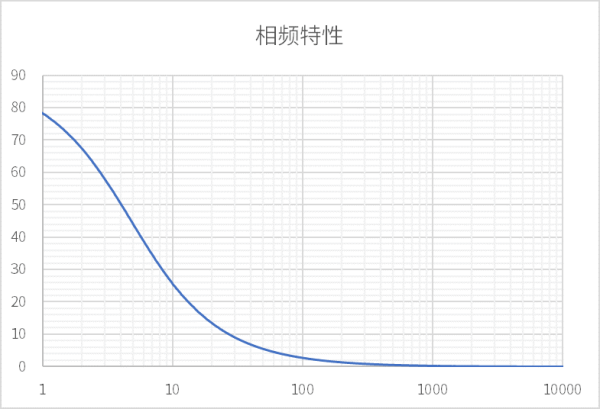

图 4 理想一阶响应相频特性

对于复杂信号来说，如果所包含的低频率分量落在1 kHz以内，使用交流耦合很可能带来较为明显的失真。如下图是100 Hz方波使用直流耦合和交流耦合时所采集到的波形，可以看到交流耦合下波形已经严重失真，这往往是不可接受的。

0 (5).png

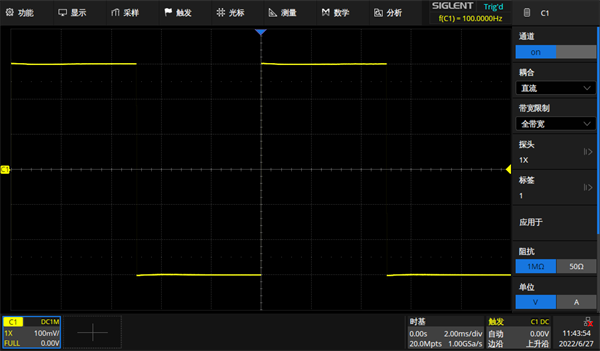

图 5 直流耦合

0 (7).png

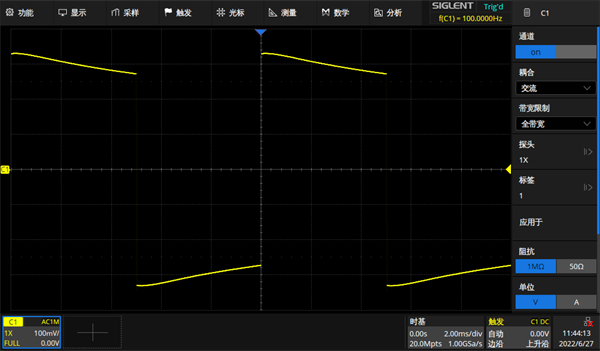

图 6 交流耦合

以直流耦合下方波幅值为基准，交流耦合时各频率方波幅值测量误差如下表。可以看出由于相频响应导致的波形失真，对示波器幅值测量影响非常大，而有效值测量误差则接近理论值。

对于复杂频率成分的信号，如果仅关注波形的能量而不是幅度值，使用交流耦合导致波形失真时，有效值（交流均方根值）测量可以获得更高的精度。

对于需要精准测量波形幅度的情形，需要尽量避免使用交流耦合，或者详细验证后再使用。

频率（Hz）	10	20	50	100	200	500	1000
幅值测量误差（%）	-70.6	-37.6	-15.0	9.9	5.0	0.8	0.2
有效值测量误差（%）	-11.1	-3.2	-0.2	0.85	1.5	0.7	0.2

02、直流偏移

2.1 实现方法

不同于交流耦合采用耦合电容去除输入信号的直流分量，直流偏移通过加法电路实现对输入直流成分的抵消。

0 (9).png

图 7 示波器直流偏移等效电路

因为直流偏移是输入信号与内部偏移电压的叠加，所以不会影响输入信号通路的频率响应，不存在交流耦合中出现的问题。

2.2 使用限制

直流偏移受电路设计约束偏移量有限，不像交流耦合那样能去除任何安全范围内任意大小的直流分量，对于超出偏移范围的直流分量无能为力。

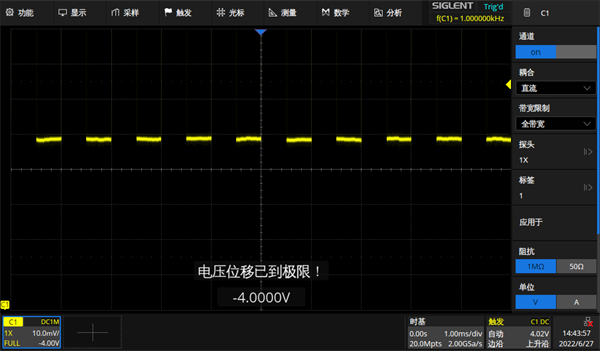

0 (8).png

图 8 直流偏移限制

另外要注意，直流偏移功能是用来抵消交流小信号上叠加的直流分量，而不是用来任意移动波形。示波器的波形显示范围即为该电压挡位下的动态范围，超出显示区域的波形将被电路限幅以保护更脆弱的元件，由于电路限幅的非理想特性，发生限幅后采集到的波形可能出现严重失真。

0 (4).png

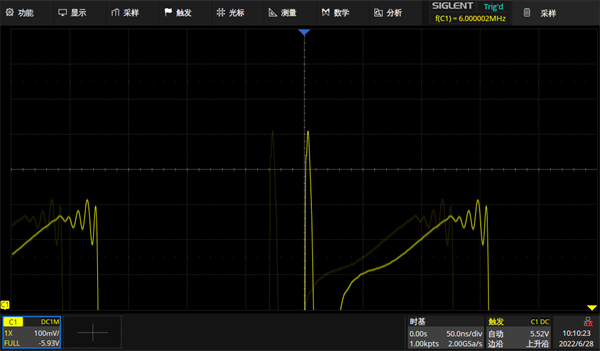

图 9 超出显示区域的波形可能导致限幅失真

如果希望观察交流大信号上的小细节，请使用缩放功能。

0 (6).png

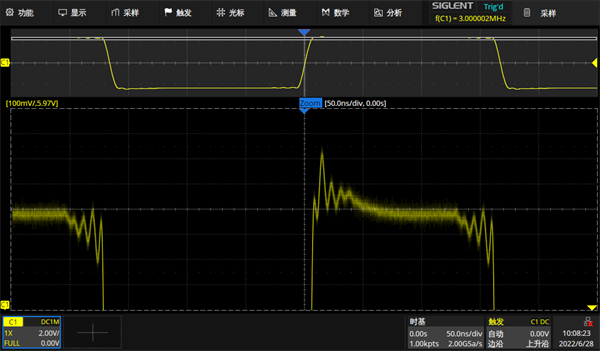

图 10 使用缩放功能观察信号细节

03、案例——电源瞬态响应测试中的假过冲

瞬态响应是电源测试中常用的方法之一，它可以很直观地表现出电源的多项特性。通过使用电子负载产生方波或者脉冲波电流作为被测电源的负载，示波器观察电源的输出电压和电流波形，根据波形可以提取出电源特性。

0 (11).png

图 11 瞬态响应测试示意图

一个典型的电源瞬态响应如下图所示。当负载电流突变时，因为电源环路带宽不够，电源还来不及响应负载变化，这时候电源输出电容储存的能量被负载吸走，电容电压降低导致输出电压跟着降低。随着时间推移，电源环路检测到输出电压跌落，环路开始自动调整输出电压，输出电容开始充能，输出电压回升。假设电源环路是稳定的，则这一阶段末期几乎不会产生过冲和振铃。当电源输出电压回升到一定程度以后将不再变化，输出电压达到稳态，由于电源的非理想特性，这个稳态电压往往随着负载电流变化。

0 (10).png

图 12 典型电源瞬态响应

下图是使用示波器测量一个真实电源瞬态响应的情况。通道1为负载电流，通道2和通道3为输出电压，通道2使用交流耦合，通道3使用直流耦合。使用交流耦合观察输出电压时，输出电压上出现了明显的过冲，而使用直流耦合观察时并没有出现过冲。考虑到负载电流的频率为2.5 Hz，而输出电压的波形是与负载电流相似的类方波，所以交流耦合的波形是错误的。

0 (12).png

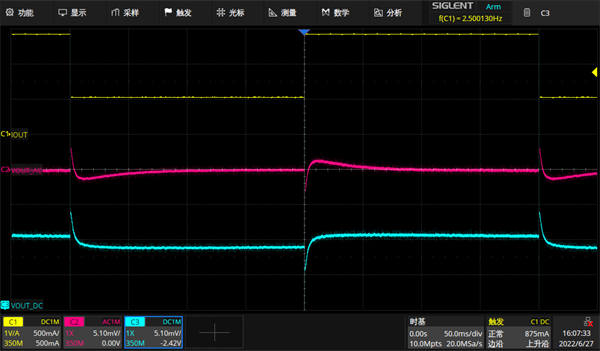

图 13 电源瞬态响应

实际测量电源瞬态响应时，往往因为所使用的示波器直流偏移范围限制，只能使用交流耦合，导致对电源响应的误判。例如在这个案例中，如果使用交流耦合，就会把电源负载调整率的特性误判为电源环路稳定性问题，这是两个完全不相关的特性。

除了电源测试外，观测传感器信号也往往因为偏置电压的原因不得不使用交流耦合，也会导致观测的信号与实际信号有一定差异。

04、SDS6000 Pro/SDS2000X HD的优势

SDS6000 Pro与SDS2000X HD重新设计了通道的直流偏移电路，使较小挡位下的直流偏移范围大大提高，在5.1 mV/div到10 mV/div的挡位下，直流偏移范围可达±4 V，在10.2 mV/div到20 mV/div的挡位下，直流偏移范围达±8 V，足以应对大多数板级电源和传感器的测试，配合原生12 bit分辨率，可将被测波形尽可能低失真地展现出来。
