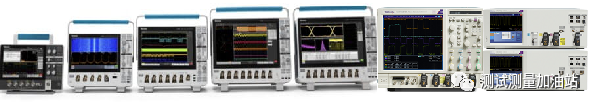

泰克示波器从70MHz带宽的MSO2系到70GHz带宽的ATI。示波器全家福包括2系示波器MSO2、3系示波器MDO3、4系示波器MSO4、5系示波器MSO5B、6系示波器MSO6B、70KDX系列示波器DPO/MSO70000DX、ATI示波器DPO70000SX。

1、2系示波器MSO2

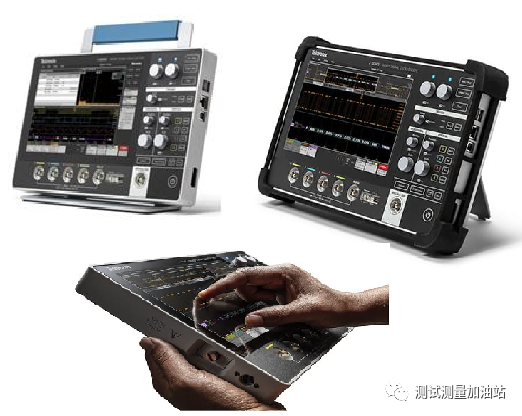

     2 系列 MSO 具有多达 4 路模拟通道、500 MHz 带宽、2.5 GS/s 采样率、16个数字通道、50 MHz的AFG、4 位数字波型发生器、高触发器、协议解码和 DVM、频率计数器等多种功能。所有功能均集成于约 1.5" 厚的紧凑型仪器外壳内，使其成为电子调试和测试的选示波器，不受工作地点的限制。

    模拟通道数：2或4通道

    带宽：70MHz、100MHz、200MHz、350MHz、500MHz

    采样率：2.5GS/s半通道、1.25GS/s全通道

    存储深度：每个通道10M样点

    垂直分辨率：8位ADC

    数字通道：16通道

    可选电池组允许在不插电的情况下进行 8 小时的测试

    典型应用：现场测试、汽车、教育、嵌入式，制造和调试等

2、 3系示波器MDO3

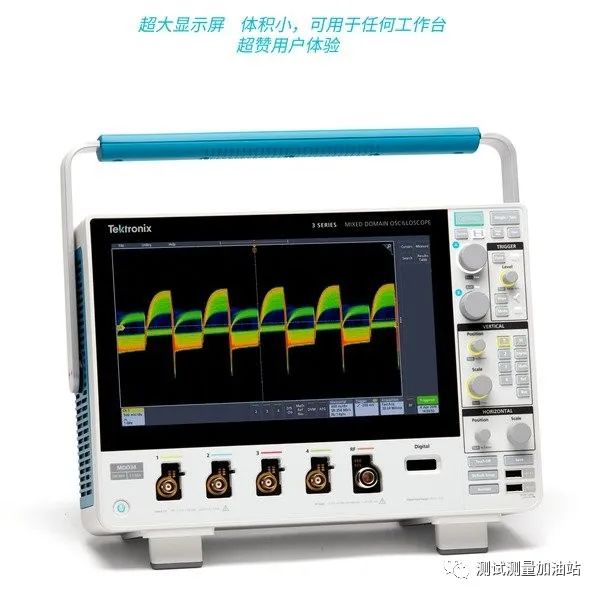

      3 系列 MDO 体积小，并把多台仪器集成到一台小型仪器中，在一台仪器中集合了模拟波形测量、数字逻辑测量、RF射频频谱分析及一台信号源功能。16个数字通道、50MHz的函数发生器 、5位频率计数器、协议解码和4位DVM功能等，多合一功能示波器降低了在制造测试或调试中使用多种不同仪器的成本。

     模拟通道数：2或4通道

     带宽：100MHz、200MHz、350MHz、500MHz、1GHz

     采样率： 高5GS/s

     存储深度：每个通道10M样点

     垂直分辨率：8位ADC

     数字通道：16通道

     频谱分析：1通道，高可达3GHz

     典型应用：嵌入式、物联网、功率设计、教育、制造测试和调试等

3、4系示波器MSO4

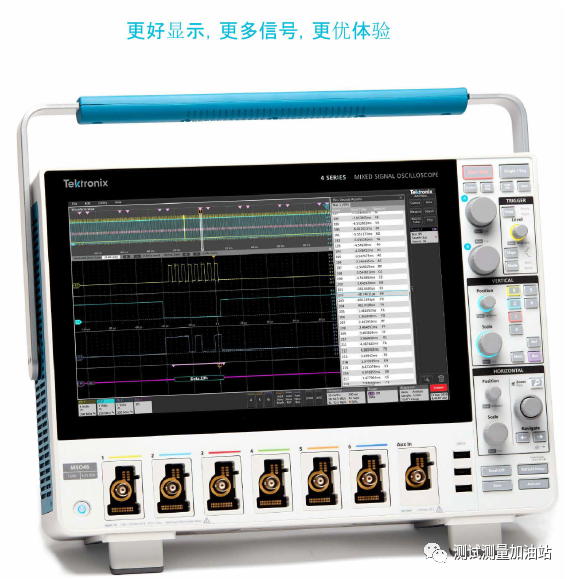

     4 系列 MSO 提供了 4 通道和 6 通道型号，凭借全新手势开合缩放触摸屏用户界面、高清显示器和 4 个或 6 个 FlexChannel 输入（每条通道可测量 1 个模拟信号或 8 个数字信号），高1.5GHz 带宽、6.25 GS/s 采样率、多可达48 路数字通道， 具有基于硬件的DDC技术SpectrumView频谱视图、50 MHz的函数发生器 、8位频率计数器、协议解码和4位DVM功能等。

    模拟通道数：4或6通道

    带宽：200MHz、350MHz、500MHz、1GHz、1.5GHz

    采样率： 高6.25GS/s

    存储深度：高每通道62.5M样点

    垂直分辨率：12位ADC

    数字通道：多可达48通道

    频谱视图功能：支持SpectrumView

    典型应用：嵌入式、高功率测量和分析、三相电机、制造测试和调试、教育、模板/极限等

4、5系示波器MSO5B

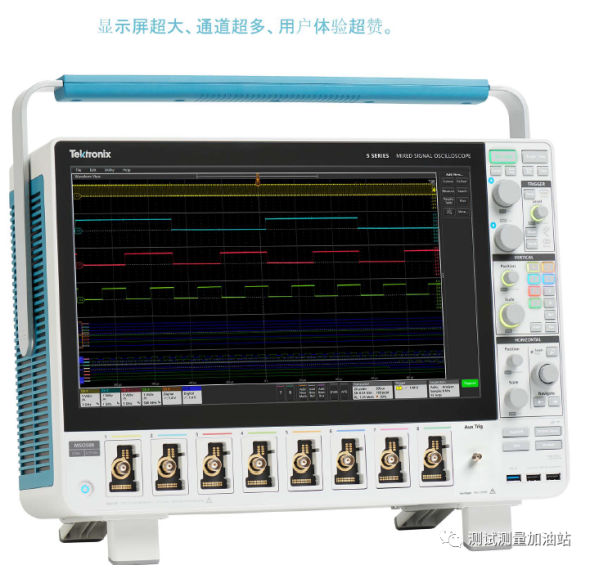

     5 系列MSO提供了4通道、6通道和8通道型号，多8个 FlexChannel 输入（每条通道可测量 1 个模拟信号或 8 个数字信号），高2GHz带宽、6.25 GS/s采样率、多可达64 路数字通道， 具有基于硬件的DDC技术SpectrumView频谱视图、100 MHz的函数发生器 、8位频率计数器、协议解码和4位DVM、抖动眼图分析、电源分析等。

    模拟通道数：4、6或8通道

    带宽：350MHz、500MHz、1GHz、2GHz

    采样率： 高6.25GS/s

    存储深度：高500M样点

    垂直分辨率：12位ADC

    数字通道：多可达64通道

    频谱视图功能：支持SpectrumView

    典型应用：嵌入式、以太网、汽车电子、调试、逆变器、电机和驱动器、高矢量信号分析、DDR、数字电源管理、USB2.0、电源分析等

5、6系示波器MSO6B

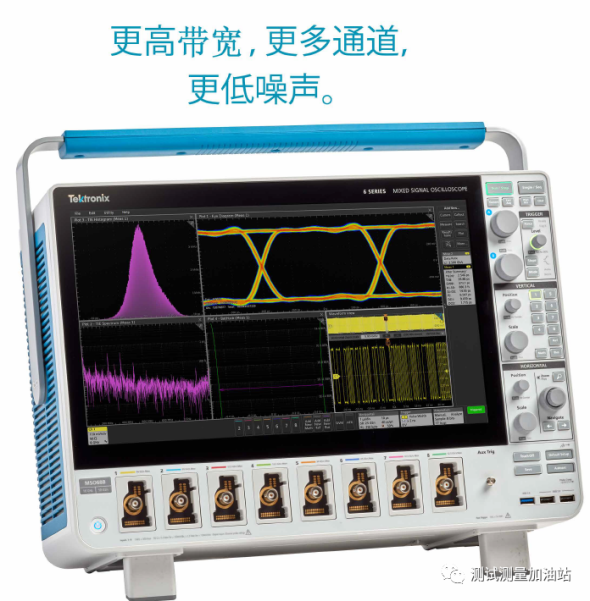

     6系列MSO提供了4通道、6通道和8通道型号，高10GHz带宽，50GS/s采样率，更低噪声，多可达64 路数字通道， 具有基于硬件的DDC技术SpectrumView频谱视图、50 MHz的函数发生器 、8位频率计数器、协议解码和4位DVM、抖动眼图分析、电源分析等。

     模拟通道数：4、6或8通道

     带宽：1GHz、2.5GHz、4GHz、6GHz、8GHz、10GHz

     采样率： 高50GS/s

     存储深度：高1G样点

     垂直分辨率：12位ADC

     数字通道：多可达64通道

     频谱视图功能：支持SpectrumView

     典型应用：嵌入式、以太网、汽车以太网、MIPI、逆变器、电机和驱动器、高矢量信号分析、DDR、数字电源管理、USB2.0、宽禁带半导体、LVDS 调试和分析、高速抖动眼图分析、电源分析等

6、示波器DPO/MSO70000DX

     MSO/DPO70000DX系列示波器具有杰出的信号完整性和卓越的信噪比，高33GHz带宽，100GS/s采样率，16 路数字通道，可利用独有的 iCapture 功能通过单探头连接查看数字通道的模拟特点。应用支持涉及高速串行行业标准、宽带射频、内存、实现标准规定认证、测试自动化和易用性。

    模拟通道数：4通道

    带宽：23GHz、25GHz、33GHz

    采样率： 高100GS/s

    存储深度：高1G样点

    垂直分辨率：8位ADC

    数字通道：16路通道

    典型应用：汽车电子、信号完整性、抖动和定时分析在内的设计验证、射频信号矢量信号分析、DDR、PCIE、USB3/4、TBT、DP、HDMI、光通信、高速串行行业标准一致性测试等

7、ATI示波器DPO70000SX

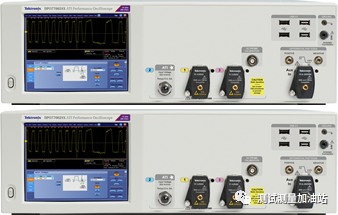

     DPO70000SX 利用已获zhuanli的异步时序交织(ATI)结构提供了高达70GHz模拟带宽，超高带宽实时信号采集和分析功能，提供了更低的噪声和高的保真度；紧凑的仪器封装，并能够灵活地扩容及简便地重新进行配置，采用UltraSync多台时间同步总线，提供精准的可扩充的性能，实现了功能广泛的多通道系统。

    模拟通道数：灵活配置

    模拟带宽：13GHz、16GHz、23GHz、33GHz、50GHz、59GHz、70GHz

    采样率： 高200GS/s

    存储深度：高1G样点

    垂直分辨率：8位ADC

    典型应用：相干光调制分析、先进前沿技术研究、信号完整性、射频信号矢量信号分析、100G/400G 数据通信系统调试、高速串行行业标准一致性测试PCIe、USB、Thunderbolt、HDMI、DisplayPort等

8、TekScope PC 软件应用场合

1、对离线波形进行测量和分析

     和在示波器上一样分析波形数据，无需示波器，无需连接互联网，随时随地查看和分析波形数据，让你的示波器随时触手可及，改善工作效率。不但可支持分析自泰克示波器的波形数据，还可支持其它厂家示波器的波形文件。

2、支持常见的波形文件格式

1  .tss (MSO4/5/6 会话文件—设置和波形 )

2  .wfm、.isf( 泰克)

3  .bin (是德)

4  .trc ( 力科)

5  .tr0 (Spice)

6  .csv ( 通用)

支持常用分析软件

3、轻松访问远程示波器

     TekScope PC软件可支持控制示波器进行波形采集和信号分析，使用 TekScope PC软件可以远程连接泰克示波器，直接从示波器中实时采集数据和分析数据。TekScope PC 软件可以随时随地实时采集和分析数据，让示波器随时触手可及。

目前支持泰克的示波器型号如下：

•TBS1000C/TBS2000/TDS2000C

•2系MSO

•3系MDO

•4系MSO

•5系MSO5

•6系 MSO6

•MSO/DPO5000

•DPO7000C

•DPO/MSO70000C/DX

•DPO70000SX

4、同时显示和分析多台示波器的波形

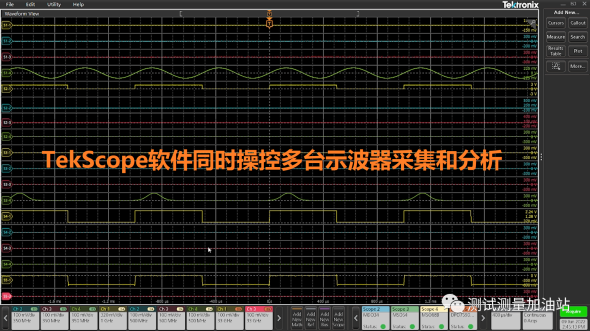

     TekScope PC软件支持多台示波器同时采集和分析，将多台示波器同时采集并在同一个屏幕上查看和分析数据。重新排列通道信息，对多通道波形进行缩放和测量，提高查看更多通道数量的能力，所有通道波形都在一个视图中显示和分析，大大加快工作效率。

重新排列通道

分组通道

平移和缩放

添加光标或自动测量

5、利用TekDrive 协同工作空间

     工程师测试时，经常需要保存测试数据和测试报告，但是有些公司由于保密，禁用USB接口、例外U盘拷来拷去，容易中毒，简单的保存数据变得如此费劲！

     TekDrive云存储，工程师可以在示波器上直接保存和调用波形数据传到TekDrive云端，分析TekDrive上的波形数据，让测试不再受时间与空间的限制，实时查看波形，实时交流更高效，更方便。

6、高分析功能

     TekScope PC软件支持总线解码、频谱分析、抖动眼图分析、功率分析、宽禁带半导体分析等高功能。

     低速协议解码：支持所有常用嵌入式协议、汽车协议、航空协议、消费者协议和音频协议的协议解码和搜索分析。

高抖动测量和眼图分析

功率电子分析：

     1. 高功率分析

     2. 磁性分析

     3. 逆电器马达驱动器分析

功率完整性分析：

     1. 数字功率管理

     2. SPMI 串行解码和搜索

SpectrumView 分析：同时执行时域和频域分析

宽禁带半导体分析

关于更多TekScope PC软件细节，请参考本公众号以前的文章《一网打尽！你与示波器异地恋的多种连法》。

9、总结

     TekScope软件可以远程连接泰克所有主流示波器，从带宽70MHz轻薄便携的新2系示波器到70GHz带宽的高性能ATI示波器，将多台不同系列或同系列的示波器同时采集并在同一个屏幕上查看和分析数据，让示波器随时触手可及。
