在使用示波器的过程中总会出现各种各样的问题，但近期大家经常提起的几个问题却是测试中的重要点，分别如下：

1、示波器测量市电为什么老是出现跳闸情况？

2、测市电时为什么会把示波器烧了？

3、示波器的地线与市电的零线、地线还有大地之间到底有怎样的关系呢？

   对于以上的三个问题大家是不是都存在些许的疑问，面对这些问题又该怎样解决？今天我们精简的介绍一下如何正确使用示波器安全进行测量市电。首先在测量前需要了解市电的供电线路及原理，这样有利于大家进行安全用电，安全测量。下面有详细的配图介绍，方便大家理解。

一、火线、零线、地线各代表着什么？

   我国现今的市电（居民用电）规格为交流220V@50Hz，供电线路由火线、零线和地线组成，三者之间的关系下图1所示。

1、火线（L）：也被称之为相线，由发电站或变电站提供，电压220V，人体接触会发生危险；

2、零线（N）：为火线提供回路，在发电站或变电站端接地；由于是远端接地，所以在居民楼用户端电位不一定为零，可能带弱电，对比于火线较为安全；

3、地线（E）：零电势参考点，在居民楼用户端接大地，零电压安全。

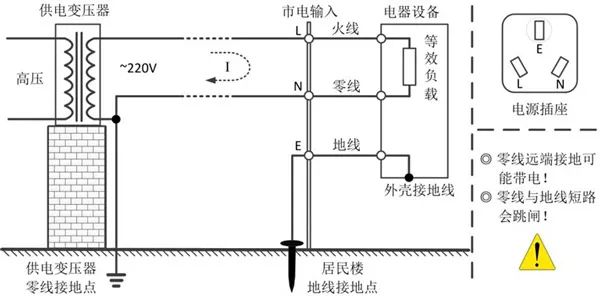

【图1 火线、零线和地线的关系】

二、测量量程确认

   进行市电测量时，需要确认探头和示波器的电压量程是否达到测量需求。

   例如广州致远电子的ZDS2022示波器，标配的探头在×10档位下具备CAT II 300Vrms安全等级；垂直档位大为10V/格，垂直方向有8格，即大电压测量范围为80V峰峰值，配合探头×10档，测量大电压峰峰值为800V，可以测量220V市电。

   因此为了能够达到测量范围，应使用探头×10档位，并且垂直档位打到10V/div。

三、错误的测量方法：

   一般的示波器没有隔离，外壳金属端与探头的负端（地）均与地线相连，如下图2所示，在使用示波器直接对零线和火线测量时，则会间接地把零线或火线对地线短路（等效于图中红色虚线），非常危险。由此可以得出，示波器是不可以直接测量市电的。

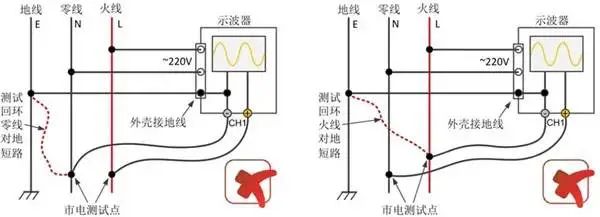

【图2 错误的测量方法】

四、不推荐的测量方法：

   在此介绍的方法具有一定的危险性，如果操作不当将有可能导致触电事故的发生，故此禁止使用。

1、浮地测量

   详情如下图3所示，通过将示波器的电源地线人为断开（可以用两芯电源插排供电）或使用隔离变压器的方法对示波器进行供电，达到断开测量回环的目的，实现“浮地”测量。

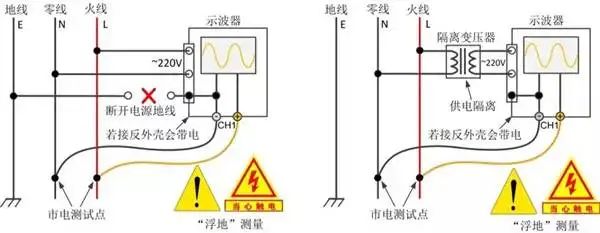

【图3 浮地测量法】

2、浮地测量存在的安全隐患

   在进行浮地测量时，示波器外壳金属端和探头接地端具备同等电平。当测量市电时，外壳可能带有220V的电压，人体如果接触到示波器外壳，电流将经过人体流入大地，此方法十分危险！

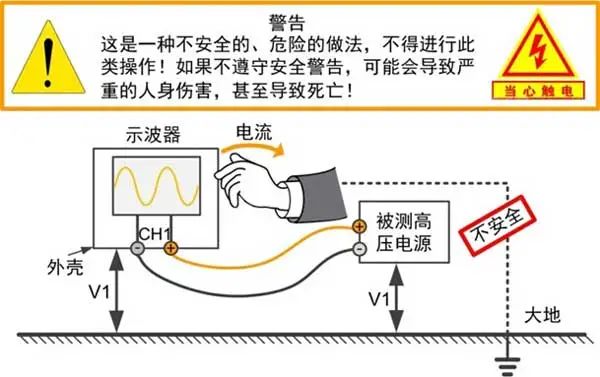

【图4 浮地测量安全隐患】

五、推荐的测量方法：

   面对普通示波器基于安全角度考虑，采用“A-B”法和高压差分探头对市电测量会更加安全的，下面将会对其进行详细的介绍。

1、“A-B”伪差分测量

   使用普通无源探头应用“A-B”法对市电进行测量时，需要将其两通道探头的负端（地）均接至电源地线，一个通道的探头探针（正端）接零线，另一个通道的探头探针（正端）接火线（例如下图5左所示），则两通道的测量差值即为市电波形。

【图5 推荐的测量方法】

2、高压差分探头测量

   采用高压差分探头进行测量市电，火线和零线测试点不论正反接都不影响，探头内部使用高阻的方式将测量端的地和示波器的地隔离开来，不会造成短路问题，测量方式例如下图5右所示。

高压差分探头是佳的测量方式，安全方便，但价格会较为昂贵。

六、小总结：

   在使用仪器进行测量前，我们应该正确的了解其用法再安全的进行使用。特别是测量一些高压信号时，一定要清楚的知道各种信号线之间的关系，才能正确地连接被测信号，保证安全测量。如有疑问在线咨询，或致电我们的客服！
