我们常说的开关电源测试是要测量开关电源电路纹波的情况,其中纹波是由于直流稳定电源的电压波动而造成的一种现象，因为直流稳定电源一般是由交流电源经整流稳压等环节而形成的，这就不可避免地在直流稳定量中多少带有一些交流成份，这种叠加在直流稳定量上的交流分量就称之为纹波。

   我们以开关电源模块输入端是220V，输出转换成直流12V为例子，来判断纹波大小情况用此来排除是否与电源模块供应有关的问题，在此之前的测试使用的是普通电压探头，检测效果并不是很好，考虑到市面上以及通用标配的探头测试噪声引入过大，对于纹波的测试真实度也有着直接的影响。因此我们需要顾及到可以做到有效减少噪声的同时也可测量出实际纹波的方案。

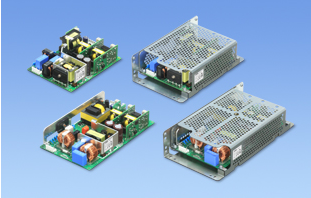

 1、开关模式电源的用途

   开关模式电源通产又被称为：交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一类。其作用是把一个位准的电压，采用不同形式的架构转换为用户端所需求的电压或电流。

   开关电源产品大范围的应用于工业自动化控制、LED照明、工控设备、通讯设备、电子冰箱，等数码产品消费电子等行业内。但是由于开关电源较为复杂，内部晶体管会频繁切换，假如切换电流并未及时处理的情况下，极有可能将会产生噪声及电磁干扰影响到其他设备的正常运行，容易在用电器上产生谐波，而谐波会产生较多的危害；从而导致电源的效率降低；严重的情况下甚至会有较强的纹波会导致浪涌电压或电流的产生，促使烧毁用电器对人员也会产生一定的危险性；同时也将带来噪音干扰，使图像设备、音响设备不能正常工作。

2、 具体解决方案

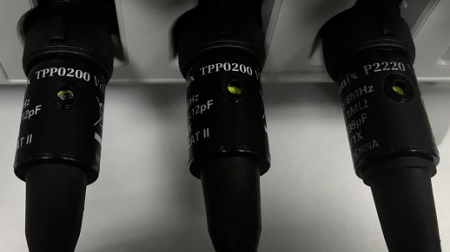

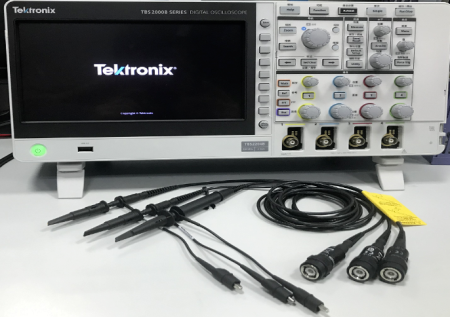

   根据上述的情况推荐使用的是示波器TBS2204B+1：1探头P2220的方案。假如是对自身设备的供应的电源模块进行测试时，供电输入是市电，输出端主要是DC电压12V，这种情况下对于带宽的要求不是很高，并且TBS2000B系列产品自带的记录长度有5M,在面对纹波测试中需要经过较长时间段来捕获信号也有很好的支持；配置的P2200探头除了有普通的10X衰减档位，还具备1：1等比例衰减，在极大程度上减少了噪声的引入。

   经过两者对比测试中可以观察出，对比于普通探头等比例的探头配置可以显著的减少纹波测试中的噪声，检测观察到真实的纹波信号，具体对比如下图所示：

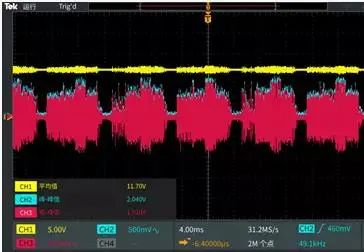

【普通10X探头测试】

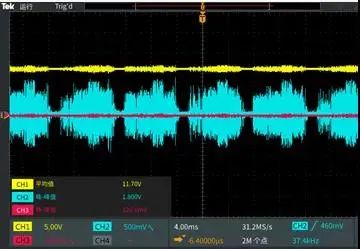

【3通道用等比例探头P2220测试】

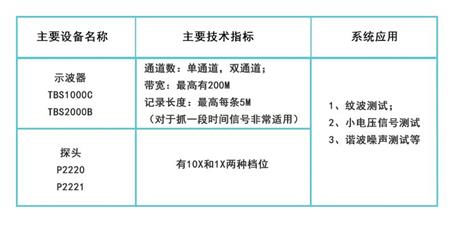

4、 系统配置参考

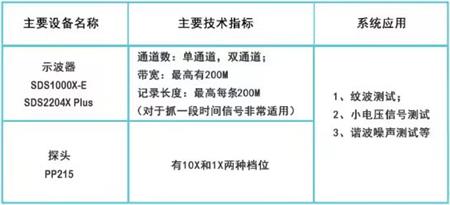

我司国产高性价比替代方案如下：

5、小总结：

有上述需求的朋友在挑选仪器时，面对测量波纹的需求、信号频率不高的情况下，假如是高频谐波噪音也可以适当的提高宽带，需要配置探头的时候只要挑选1:1的探头即可。
