传统的函数发生器可以输出正弦波、方波、三角波等标准波形，但在实际测试场景中，为了模拟产品在实际使用中的复杂情况，往往需要人为地创建一些 “不规则”或在标准波形的基础上添加一些已知数量和类型的失真。 在这种情况下函数生成器已不能满足要求。 任意波形发生器很受欢迎，因为它们可以发出更多类型的信号打开。

  任意波形发生器可以实现函数发生器可以实现的所有功能。 可输出正弦波、方波、三角波。 此外它还可以输出脉冲、噪声和直流等信号类型，并支持调制信号（Modulation）、扫描和突发输出。 目前市场上的许多任意波形发生器都标配了任意波形绘制软件。 通过这个软件理论上可以远程控制任意波形发生器输出测试过程中需要的所有信号。

  那么任意波形发生器可以输出哪些类型的波形呢？ 每个波形可以自由设置哪些参数？ 如何测量输出波形的质量？ 需要进一步探讨。

正弦波/余弦波

  正弦波和余弦波是熟悉的两种波形。 他们陪伴我们度过了整个学校生活。 根据我们熟悉的概念，正弦波/余弦波可以定义如下。

  其中A表示正弦波的幅值，[公式]表示角频率，与正弦波的周期和频率有换算关系，[公式]表示初始相位，一般计算中可省略。 通过观察波形可以发现，正弦波和余弦波本质上是一样的，只是初始相位【公式】相差90°。

  这三个参数在任意波形发生器中体现， 与[公式]角频率相关的频率和周期可以在任意波形发生器中设置，它们之间的转换关系为：

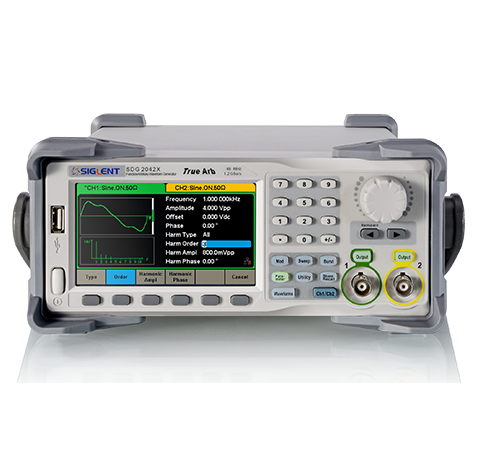

  SDG2000X函数/任意波形发生器的正弦波大频率可设置为120MHz。 值得一提的是任意波形发生器标称的大输出频率指标往往是指其正弦波输出的大频率。

  在该界面还可以设置幅度A。当输出阻抗设置为“高阻”时，SDG2000X的大输出幅度可以达到20Vpp。  SDG2000X可以支持高低电平分别可调，如图2所示，此时高电平设置为5V，低电平设置为-3V。

  点击【相位】菜单中的相应按钮，可以设置初始相位。 初始相位的范围可以设置为 -360° 到 360°。

  从时域来看正弦波和余弦波的参数和波形比较简单。 但是所有电子设备或多或少都会失真，任意波形发生器也不例外。 我们试图从频域观察正弦波和余弦波。
