基于SDG2122X函数/任意波形发生器搭建调频广播发射台

通用电子测试测量仪器的行业领军企业

函数发生器调频广播通过调频的方式对音频信号进行传播，调频波的载波频率随着音频调制信号的变化而变化，频偏的大小由音频的大小决定。调频广播使用超短波波段进行信号传输，能有效地抗干扰，信号保真度高。

调频广播发射首先将音频信号和高频载波调制为调频波，使高频载波频率随音频信号发生变化，再对所生产的高频信号进行功率放大，使信号输出到天线，再发射出去。我国的商业调频广播频率范围为88~108MHz，主要用于将调频广播电台的节目以无线方式发射出去。SIGLENT的函数/任意波形发生器SDG2122X，特高输出频率120MHz，具备调频/调幅等多种调制功能，并能在调频频率范围下实现特高10Vpp输出幅度，因此我们可以利用SDG2122X函数/任意波形发生器模拟这一系列过程。

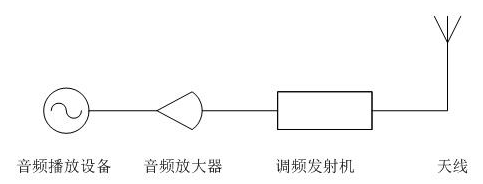

任何一个调频广播电台，无论其规模大小，都将由音频播控设置、音频传输设备、调频发射机及发射天线组成。图 1为广播发射系统组成。

图 1 广播发射系统组成

现在我们以SDG2122X函数/任意波形发生器为调频发射机，SIGLENT开发的放大器板为音频放大器，电脑或手机播放器为音频播放设备，以及天线组成一整套广播发射系统。其工作原理：电脑或手机播放音频信号，通过其音频输出接口输出到音频放大器，经音频放大器放大后，以外调制源的方式将音频信号输入到SDG2122X函数/任意波形发生器信号源；信号源再以100MHz正弦信号为载波频率，以音频信号为FM调制源将信号调制；后信号源把调制信号输出到天线，经天线发射到空中，通过收音机即可接收到发射的音频。

音频放大器通过USB的5V供电（从电脑或SDG2122X的USB口取电均可），通过3.5mm音频接口接入音频信号，音频信号经放大后通过双BNC线缆送入SDG2122X信号源，经信号源调制后的调制波，通过连接在SDG2122X信号源的天线发射到空中。图 2 为SDG2122X搭建的调频广播发射台的后视图。图3为前视图。

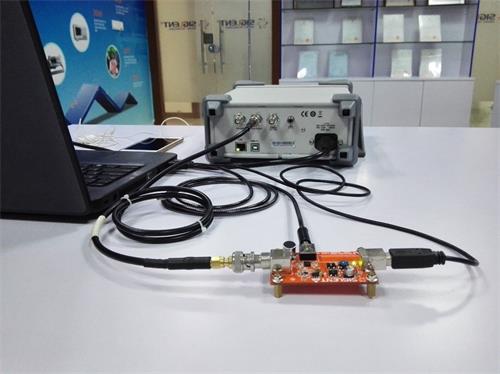

图 2 用SDG2122X搭建的调频广播发射台-后视图

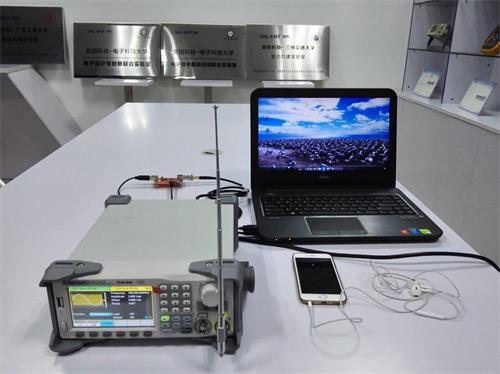

图 3用SDG2122X搭建的调频广播发射台-前视图

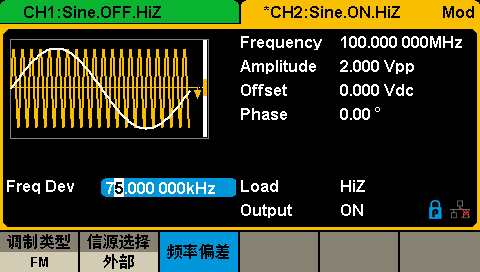

经音频放大器放大后的音频信号作为外调制源通过AUX IN接口输入到SDG2122X信号源，SDG2122X信号源以100MHz正弦信号为载波，以音频信号为FM调制源将信号调制成调制波。信号源具体设置为：先设置100MHz、2VPP的正弦信号，然后选择FM调制类型，信源选择外部，频率偏差为75KHz。图 4为SDG2122X参数设置界面。

图 4 SDG2122X参数设置

到此整个发射系统已经完成设置。在播放音频的情况下，只要通过接收设备（收音机或手机收音机）就能接收到电台发射的信号。

经测试，在以上设置下，该电台的作用范围可达50米，随着输出幅度的增长电台作用范围能进一步增长。
