示波器是一种广泛使用的电子测量仪器。他能把看不见的电信号转换成看得见的图像，方便人们研究各种电现象的变化过程。

　　有人认为万用表可以征服世界。为什么要花时间和精力学习示波器？现在的电子设备系统的复杂程度和工作频率是无法和以前的黑白电视和收音机相比的。学会使用示波器一定可以减少维修工作量提高工作效率。

　　示波器的应用不限于电子领域当安装了适当的传感器时，示波器可以测量各种现象。如声音、机械压力、压力、光或热。医务人员也可以用示波器测量脑电波。所以示波器是一种广泛使用的电子测量仪器这一点也不夸张。

　　我们将对示波器的发展历史有一个大致的了解。

　　电流计与机械绘图系统耦合后手动记录波形。该装置由安装在旋转转子轴上的特殊单触点换向器组成。接触点可以根据精密的度数指示器刻度在转子周围移动，输出出现在检流计上由技术人员手动绘制。因为这个过程是成千上万个波周期形成的，所以只能产生非常粗糙的近似波形。

　　二、机械自动绘制波形

　　首台自动示波器使用电流计和笔将波形捕捉到连续移动的纸卷上。由于波形的频率相对于机械零件反应时间慢来说相对较高，因此波形图像不是直接绘制波形图像，而是通过组合一段时间内许多不同波形的小段来创建的。它会从第100波开始自动给电容充电并记录下来。电容器随后的每次充电都是从离波稍远的一点开始的。这种波形测量仍然是几百个波周期的平均值但比以前手绘的波形图更准确。

　　三、模拟示波器

　　模拟示波器主要以阴极射线管CRT为基础，发射的电子束通过水平偏置和垂直偏置系统，在屏幕上的荧光物质上显示波形。

　　1.偏转电压电极

　　2.电子枪

　　3.电子束

　　4.聚焦线圈

　　5.屏幕涂有磷涂层

　　具有同步扫描功能的示波器

　　为了增加模拟示波器的带宽，需要充分推广示波管、垂直放大和水平扫描。要提高数字示波器的带宽只需要提高前端A/D转换器的性能对示波管和扫描电路没有特殊要求，数字示波器管可以充分利用内存，存储和处理以及各种触发和预触发能力。它成为数字示波器的世界很多厂家停止生产模拟示波器模拟示波器逐渐退出历史舞台。

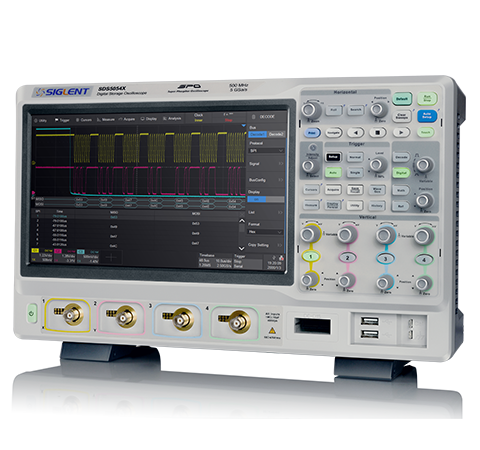

四、数字示波器

　　数字示波器是采用数据采集、A/D转换、软件编程等一系列技术制造的高性能示波器。数字示波器一般支持多级菜单可以为用户提供多种选择和多种分析功能，一些示波器可以提供存储来保存和处理波形。对于几百兆带宽的示波器，国产品牌的示波器在性能上已经可以和国外品牌竞争性价比优势明显。

　　数字示波器具有模拟示波器基本的功能。例如基本显示波形功能、x-Y工作模式、基本触发模式等。还包括触发延时、输入信号耦合方式、余辉调节、信号源输出校准等。

　　与模拟示波器相比数字示波器增加了许多有用的功能，其中常见的是自动量程、各种参数的自动测量、波形和设置状态的存储、接口总线、显示平均电平的曲线拟合(插值法)、带宽高低通滤波、触发工作模式和触发条件的选择、光标测量等。

　　动词触摸示波器

　　当今人类正在经历数字革命，5G、物联网、大数据、云计算、人工智能等新兴技术在不断演进发展。示波器也在经历一场革命。与传统按键相比，智能手机的触摸操作证明了其高效性。示波器制造商也在考虑将触摸技术应用于示波器，以取代按钮和旋钮的传统操作模式。

　　原有技术设备落后，现有技术改进缓慢让工程师头疼。触摸式示波器给工程师带来了全新的体验，大大提高了原有的工作效率。这种全新的交互方式可以让工程师更快地洞察整个产品设计中的问题，同时可以利用测试结果来分析、发现和解决问题，而不用担心如何操作示波器。
