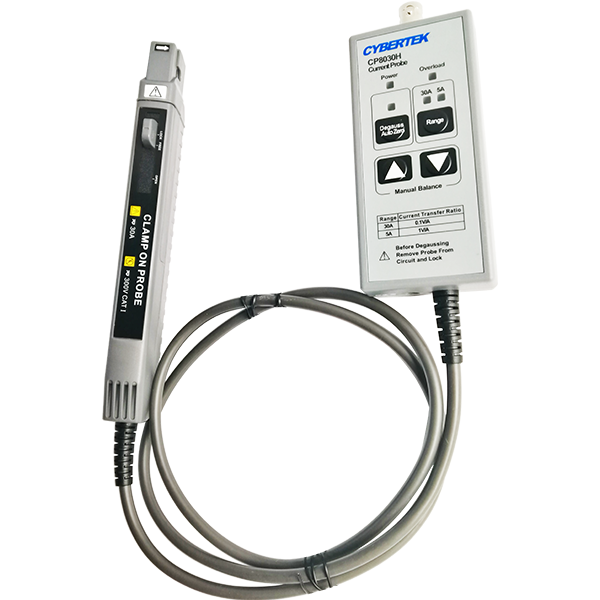

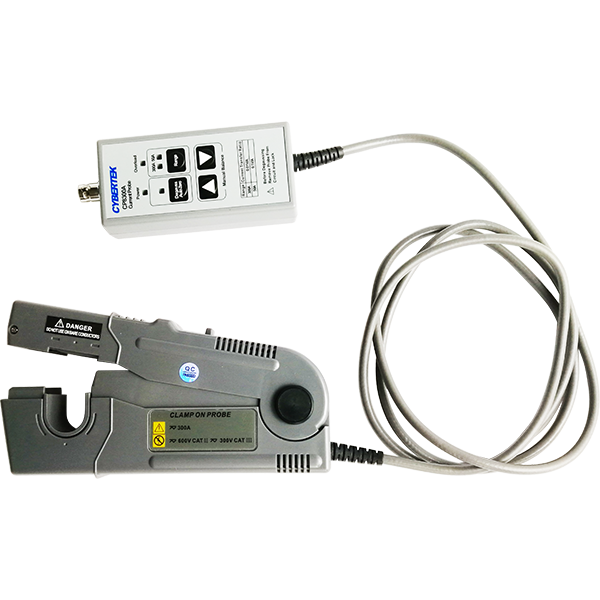

在示波器的应用中，电压测试应该是常用的一种。对于电流测试，示波器通常需要购买电流探头。但是电流探头比较贵，光电流探头比示波器贵很多。如果不经常用，买现在的探头不划算。不用电流探头能测电流吗？今天就来说说吧。

　　有人可能会说万用表不能测量？当然，万用表可以测量电流。但是，有几个问题：

1、由于万用表响应速度慢，很难实时检测出变化的电流；

2、万用表不能长时间记录测试结果，但更好的电表可以记录特大值和小值。重要的是万用表看不到电流变化的过程。很多时候，我们想看到的是变化的过程，而不仅仅是结果。

　　想看波形，必须用示波器。如果没有昂贵的电流探头，用示波器真的看不到电流的变化吗？是的，方法很简单，根据欧姆定律很容易实现I=V/R。注意v不是某一点的电压，而是两点之间的电位差。这是一个重点，也是新手容易陷入陷阱的地方。如果你用某一点电压的变化来预测电流的变化，你会犯很多错误，我们会在下面的例子测试中看到。

　　实用的方法是：使用的每两个检波器测量电阻两端的电压V1和V2，然后利用示波器的计算功能实时计算V=V1和V2=V/R。只要环境变化剧烈，比如R可以看作常数，那么我就和V成线性变化，所以V的变化反映了电流的变化。让我们用一个例子来看看这个方法是否有效。

　　示波器测试PCB  MOS管的功率、电压、电流变化之间的损耗和来源的验证实例。波形的电压源为Vs，紫色波形为漏极电压Vd，黄色厚度用示波器波形计算。绿色波形是由有源电流探头测量的漏源电流Isd。对比Isd和Vsd的波形，可以看出它们的变化过程非常相似。主动电流探头测得的峰值Isd约为3.6AVsd计算峰值约为0.43 V，万用表测得线路电阻约为0.15，所以用电位差法得到的峰值电流约为0.43V/0.15=2.87，与有源电流探头的测试结果不同。当然，这和无源传感器在MOS管、错万用表、示波器等不同状态下的电阻是不同的。但我们关心的是，使用这种方法来测试当前的变更过程是完全可行的。

通过观察电流的变化，这时有经验的工程师可能会问一个问题：使用普通探头测试时，如何解决共模抑制比(CMRR)？这是一个实际问题，但正如我们前面提到的，这种方法的主要目的是让我们看到当前的变化过程。在各种因素的影响下，用这种方法测得的比电流肯定不如专用的有源电流探头准确。此外，需要一个有源差分探头来解决CMRR问题。这个探测器也很贵，买了就一分钱不花了。但VS-VD有消除部分信号干扰的优势。另外，从中可以看出，单点电压Vs或Vd的变化和Isd的变化是不一样的，不要陷入用单点电压变化来估计电流变化的陷阱。
