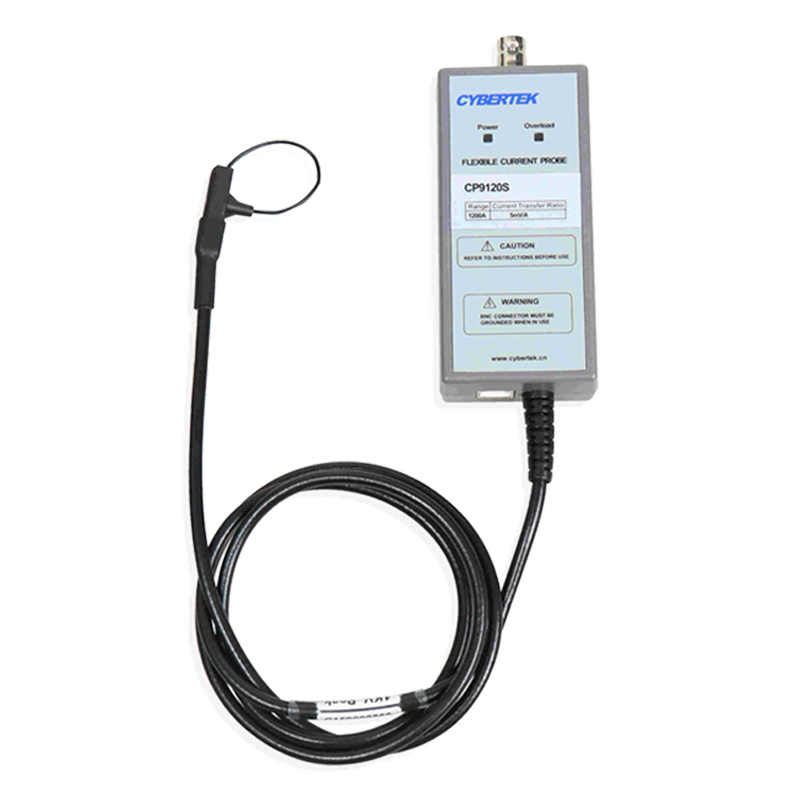

柔性电流探头，即罗氏线圈。它是交流电流传感器，由环形线圈和均匀缠绕在非铁磁性材料上的积分器组成。输出信号为电流与时间之差，可直接设置在被测导体上测量交流电流。它广泛应用于研发实验室、高校、电网监控、工业试验、生产线等，那么如何选择合适的柔性电流探头呢？我们应该注意哪些指标？
带宽
柔性电流探头为交流探头，只能测量交流，带宽有低频截止点（-3dB点）FL和高频截止点（-3dB点）FH。
在选择探头时，应考虑探头的高频截止点FH和低频截止点fl是否符合要求。
为了保证振幅满足精度要求，在选择时一般留有5倍的余量。例如探头低频截止点为50Hz，这说明如果实际测量为50Hz，振幅约为实际值的70.7%，误差高达近30%。即测量50Hz的频率波形，在实际选择探头时应考虑截止点低于10Hz的探头类型。高频截止点也是如此。例如，驱动频率为100kHz。为了准确测量，必须选择高频带宽大于500KHz的电流探头。当然，如果考虑上升沿的话，就应该综合考虑带宽。虽然有些电流波形的频率只有100kHz，但上升沿可能只有几十NS，因此需要一个带宽高达几十MHz的电流探头。
相位柔性电流探针一般在不同的频率点具有不同的相移，其原理类似于RC带通滤波器。
以上分析表明：RC高通滤波器在低频截止点的相移为45°，柔性探头与此原理相似。采用柔性探头作为有源积分放大器时，相移会有所不同，测量数据可从厂家获得。
