万用表是电子制造中必不可少的测试工具。它具有测量电流、电压和电阻等多种功能。电流探头代理商将介绍万用表的结构和使用方法。

　　首先，观察并理解万用表的结构。

　　万用表种类繁多，形状各异，但基本结构和使用方法是一样的。常用万用表的结构和外观见彩页附图。

　　在万用表面板上，你应该有一个表头和一个选择开关。还有欧姆档调零旋钮和探头插孔。以下电流探头代理商描述了每个部分的作用：

　　(1)表头

　　万用表的表头是灵敏的电流计。表头上的表盘印有各种符号、刻度线和数值(如图3-4(B))所示。符号A-V-表示此电表为万用表，可测量电流、电压和电阻。表盘上印着很多刻度线，其中右端标有‘’的电阻刻度线右端为零，左端为，刻度值分布不均匀。符号'-'或' DC  '表示DC，' ~ '或' AC  '表示AC，' ~ '表示AC和DC共用刻度线。刻度线下的几行数字是对应于选择开关不同档位的刻度值。

　　表头还配有机械调零旋钮，用于校正左端指针的零位。

　　(2)选择开关

　　万用表的选择开关是一个多档旋转开关。用于选择测量项目和范围。(见图3-4(B))。一般万用表测量项目包括：' ma  '；DC电流，“v”:DC电压，“v”:交流电压，“”:电阻。每个测量项目被分成几个不同的范围供选择。

　　(3)探针和探针插孔

　　钢笔和钢笔分为红色和黑色。使用时，红色探头应插入标有“”的插孔，黑色探头应插入标有“-”的插孔。

　　二、万用表的使用

　　(一)万用表在使用前，应做到：

　　1.万用表水平放置。

　　2.检查指针是否停在刻度盘左端的零位。如有偏差，用小螺丝刀轻轻转动表头上的机械调零旋钮，使指针指向零点。

　　3.按照上述要求将探头插入探头插孔。

　　4．将选择开关旋到相应的项目和量程上。就可以使用了。

　　(2)万用表使用后，应做到：

　　1.拔出探针。

　　2.将选择开关转到“关闭”位置。如果没有这样的位置，将其转到交流电压特大范围位置，如“1000伏”位置。

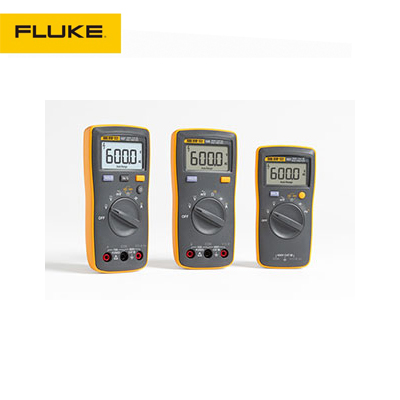

　　电流探头代理商分享数字万用表的高效使用技巧

　　1.判断线路或设备带是否带电

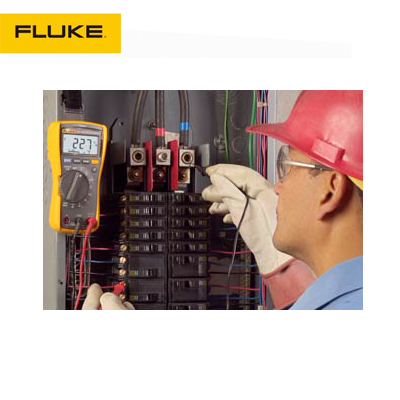

　　数字万用表的交流电压块非常灵敏，即使周围有很小的感应电压也能显示出来。根据这一特性，它可以用来测量电探针。用法如下：将万用表转到AC20V，黑色探头悬空，手持红色探头与侧线或器件接触。此时，万用表将显示。如果显示的数字在几伏到十伏之间(不同的万用表会显示不同的数字)，则表示线路或设备已充电；如果显示为零或非常小，则意味着线路或设备没有充电。2.区分电源线是带电还是接零

　　一种方法：可以用上面的方法来判断：火线表示的数字较大，零线表示的数字较小。这种方法需要与被测线路或设备接触。

　　二种方法：不需要接触被测线路或设备。将万用表转到AC2V，黑色探头悬空，握住红色探头，使笔尖沿着路面轻轻滑动。此时，如果电表显示几伏，则表明线路是带电的。如果它只显示十分之几伏或更少，则表明该线是零线。这种判断方法不与线路直接接触，不仅安全，而且方便快捷。

　　3.找到电缆的断点

　　当电缆中有断点时，传统的方法是用万用表逐段阻断电缆的断点，不仅浪费时间，而且很大程度上损坏了电缆的绝缘。利用数字万用表的感应特性，可以快速找到电缆的断开点。先用电障判断是哪根缆芯断了。然后将断芯的一端接到AC220V电源上。然后将万用表打到AC2V档位。黑色探头暂停。握住红色探针，使笔尖沿着线条轻轻滑动。这时，如果电表上有几伏或十分之几伏的电压(取决于电缆)，如果移动到某个位置，电表上的显示会突然下降很多。记下这个位置：一般断点在这个位置前面10~20cm。

　　这样也可以找到有故障的电热毯等电阻丝的断点。

　　4.测量不间断电源的频率

　　对于不间断电源来说，其输出电压的稳定性是一个重要参数，其输出频率也非常重要。但不能用数字万用表的频率块直接测量，因为它的频率块能承受很低的电压，只有几伏。此时，可以在不间断电源的输出端连接一个220v/6v或220v/4v降压变压器，在不改变电源频率的情况下降低电压，然后将频率块连接到变压器的输出端，从而可以测量不间断电源的频率。
