在开发产品的过程中，或者想要获得相关证书进行电磁兼容测试（EMI：Electro Magnetic Interference）的时候，EMC干扰会对原有的电磁环境产生比较严重的影响。为了尽量减少这种干扰的影响，全球各国政府和地区机构共同制定了很多通过标准，对不同产品的电磁干扰设置了相应的限制，使相应的测试机构可以遵循相应的条款，对产品进行EMC测试。

       幸运的是，存在一些比较简单的仪器和技术可以帮助我们找出EMI干扰源。一旦你找到了干扰源，就会有一系列解决此类问题的方法。这种技术不是标准的EMI兼容测试的一部分，属于预兼容测试，可以帮助找到干扰可能存在的地方，从而尽快地低风险地通过电磁兼容测试。

设备清单：

以下是预兼容测试设备的配置方案，需要用到的基础设备清单：

频谱仪/EMI接收器+近场探头+电流探头+50欧姆同轴线缆

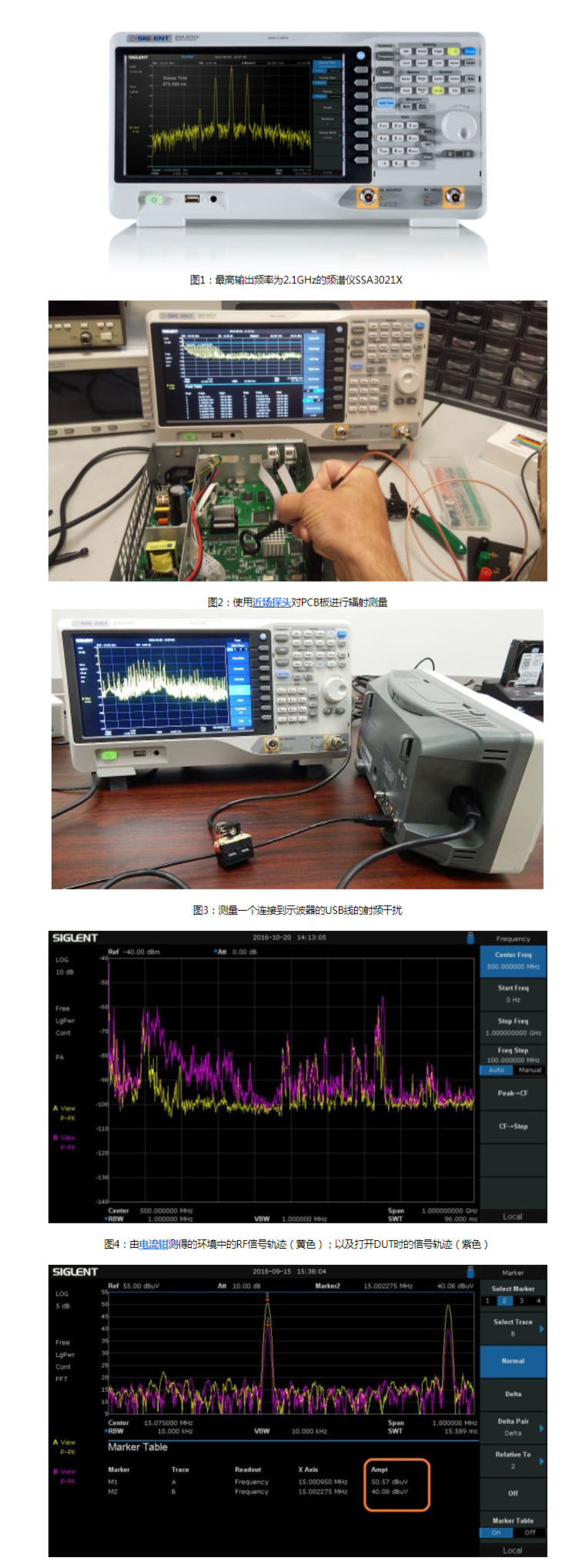

图5：是一个典型的峰值测试实验，黄色的轨迹是没有使用衰减器得到的，紫色的则是给频谱仪的射频输入端外加了一个10

   dB的衰减器得到的，这种情况下，峰值下降的量和所添加的衰减量是一致的。这帮助我们确认了峰值是真峰而不是干扰信号。

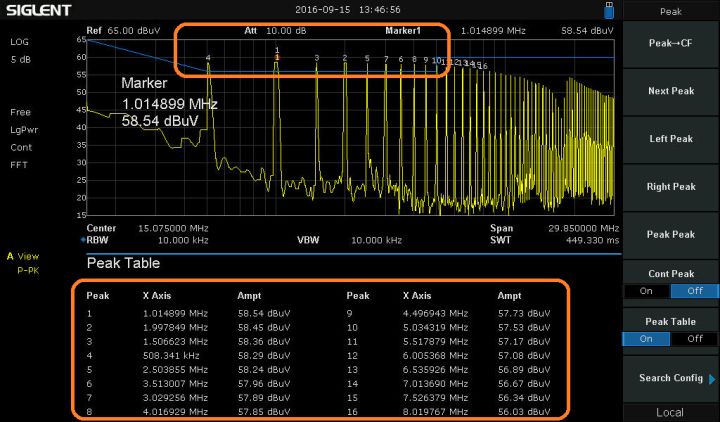

图6：打开标记功能和峰值表功能的频谱仪SSA3000X的界面

预兼容测试设备的配置方案：

1. 磁场由流动的电流产生。使用磁场近场探头靠近导线或回路去甄别电磁辐射。

2. 电场由流动的电流或者静电荷产生。使用电场近场探头在金属平面（例如散热器，机箱，显示屏的边界或者是机壳的缝隙等）去甄别电磁辐射。

3. 使用电流钳去甄别潜在的辐射和从线缆和连接器泄漏的谐振。

4. 显示屏，机壳的缝隙，带状线缆和通信端口及总线是最可能导致辐射泄漏的地方。

5. 用导电带或铝箔包裹住可能产生泄漏的部分，并确认包裹是接地的，再次扫描被包住的地方的否还有EMI。

6. 连接不良的电缆和连接器也会导致辐射问题。

7. 通过给被测器件断电并监测频谱仪上的输出，可以多次测量环境的影响。在测量中要标注出任何的变化以及它们所带来的潜在的影响。

通过一些简单的设备，你可以在室内进行预兼容测试过程，这会使得产品的生产时间变短，降低设计成本，以及减少下一代产品研发过程中的反复测量次数。
