国产知用品牌生产的 CP9000 系列柔性电流探头根据环大小分为三类：

小环CP9000S系列：适用于特别狭小空间的测量，如 MOS 管，IGBT 管，电容等电流测量。

中环 CP9000 系列：适用于电容纹波电流，三相交流电，马达驱动波形等场合。

大环CP9000L系列：适用于大功率应用场合，太阳能，风能等大电流，高电压应用场合。

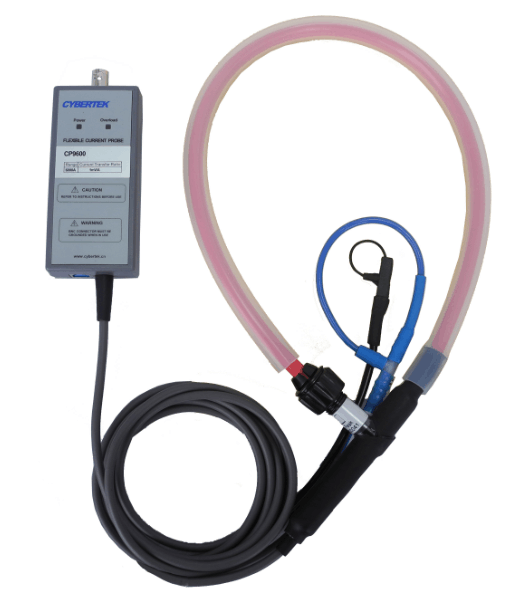

3 种柔性探头参考下图：

一：重要指标说明：

   1. 带宽

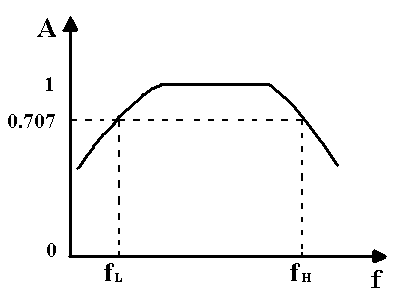

     柔性探头是交流探头，只能测量交流，带宽有低频截止点(-3dB 点)fL 和高频截止点(-3dB 点)fH。如下图：（-3dB 点：是指实际幅度的 70.7%位置）

       选择探头时就要考虑探头的高频截止点 fH 和低频截止点是否满足要求 fL。

       要保证幅度满足精度要求，选择时一般要留有5倍余量。比如说探头的低频截止点是50Hz，表明实际如果测量 50Hz，幅度大概是实际值的70.7%，误差高达近30%。也就是测量50Hz的频率波形，那么实际选择探头时要考虑截止点低于10Hz的型号探头。高频截止点也是同样道理，比如说驱动频率是100KHz，要想准确测量，必须选择高频带宽大于500KHz的电流探头，当然如果考虑到上升沿的问题，带宽就要综合考虑了。有些电流波形，虽然频率只有100KHz，但是上升沿可能只有几十个ns，就需要带宽高达几十MHz的电流探头了。

2.相位

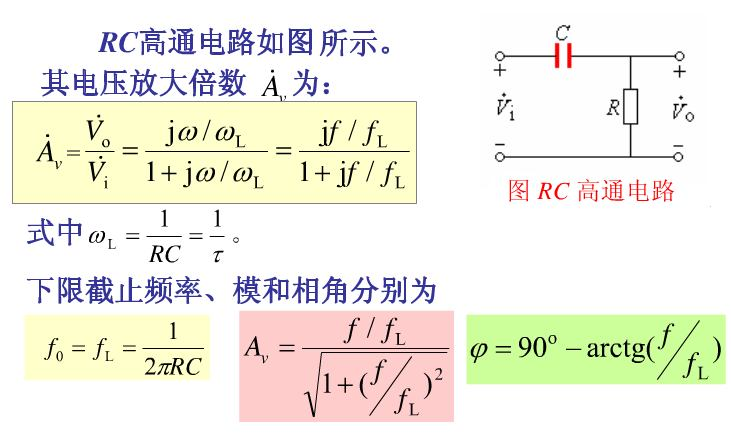

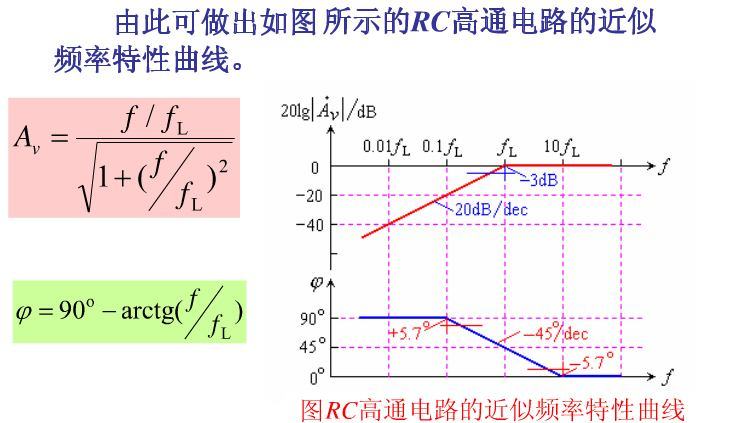

       柔性探头一般在不同频点相移不同，原理类似于 RC 的带通过滤波器，这里简单的举个RC高通滤波器，帮助了解（注：网上摘录 RC 高通滤波器图）。

        由以上分析可知：在低频截止点位置 RC 高通滤波器相移为 45°，柔性探头类似于这种原理， 柔性探头时有源积分放大器，相移会有所不同，可通过厂家实测获得数据。

㈠CP9120S 实测数据：

根据说明书可知：CP9012S 低频截止点：34Hz

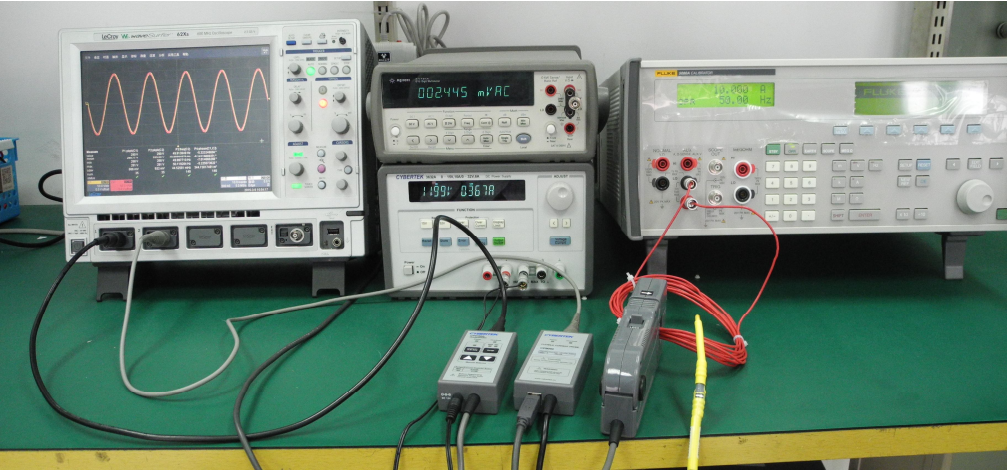

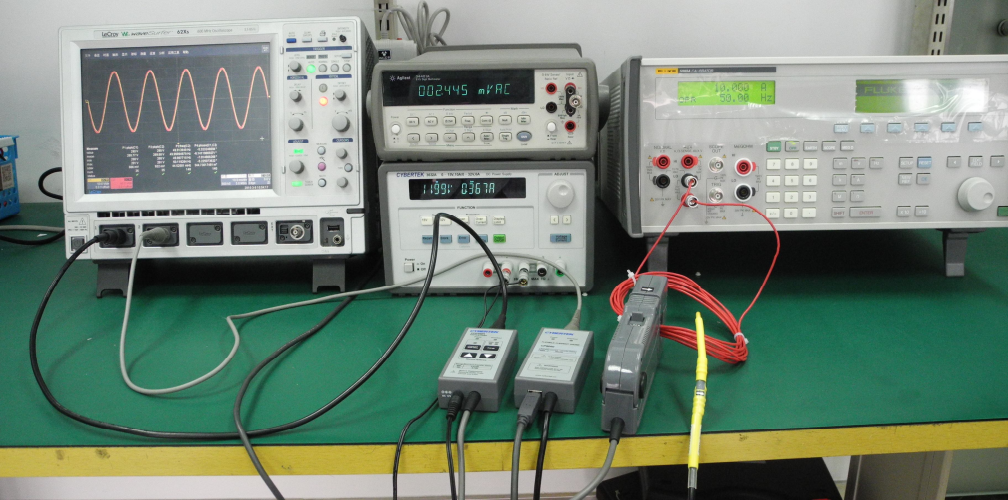

  测试平台如下图：电流源：FLUKE 5080A   示波器：LeCroy WaveSurfer 62Xs

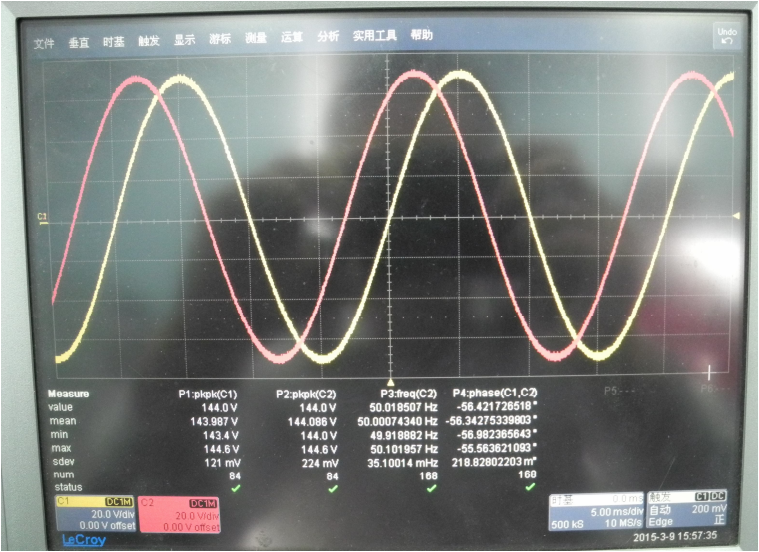

 ①CP9012S 和 CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量 50Hz 波形对比：

     测量 50Hz 时，以上图表明幅度差别不大，但是相位相差 58.4 度左右，和实际值差别较大

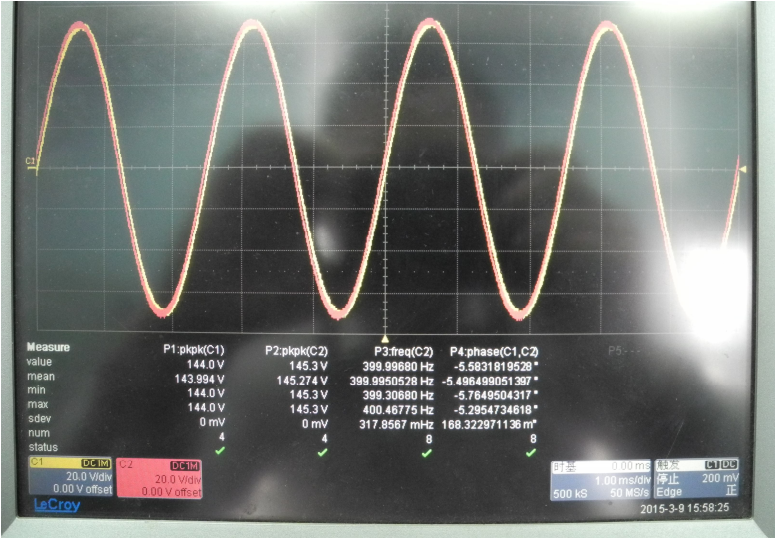

 ②CP9012S 和 CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量 400Hz 波形对比：

 测量 400Hz 波形 以上图表明 幅度差别不大，相位误差在 5.5 度左右 已经接近实际值。

 ㈡CP9600 实测数据：

根据说明书可知：CP9060 低频截止点：3.5Hz 测试平台上同：

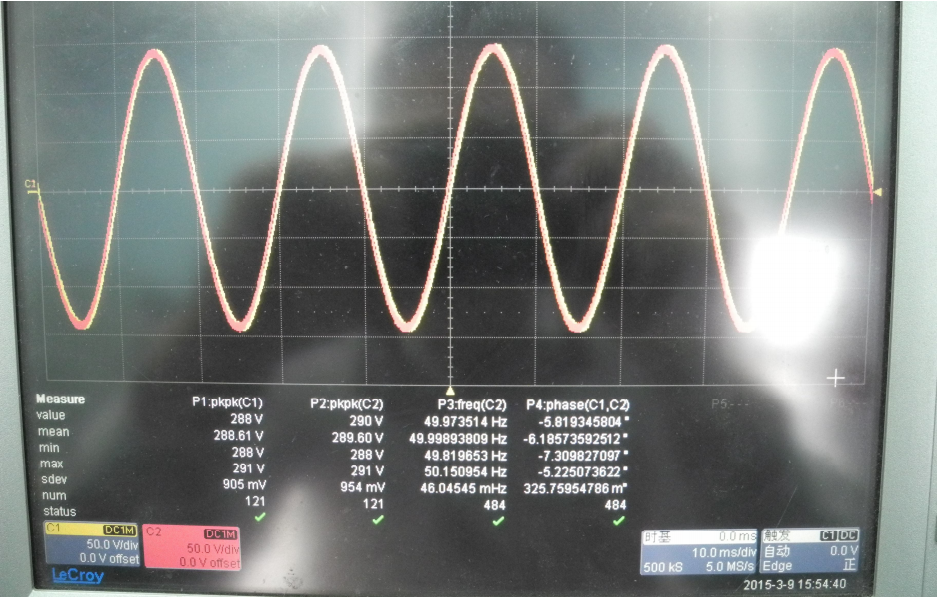

 ①CP9060和CP8150A（DC-5MHz 直交流电流探头，低频相移很小，可忽略不计）测量50Hz波形对比：

 测量50Hz时，以上图表明幅度差别不大，相位相差5.8度左右，和实际值差别也不大

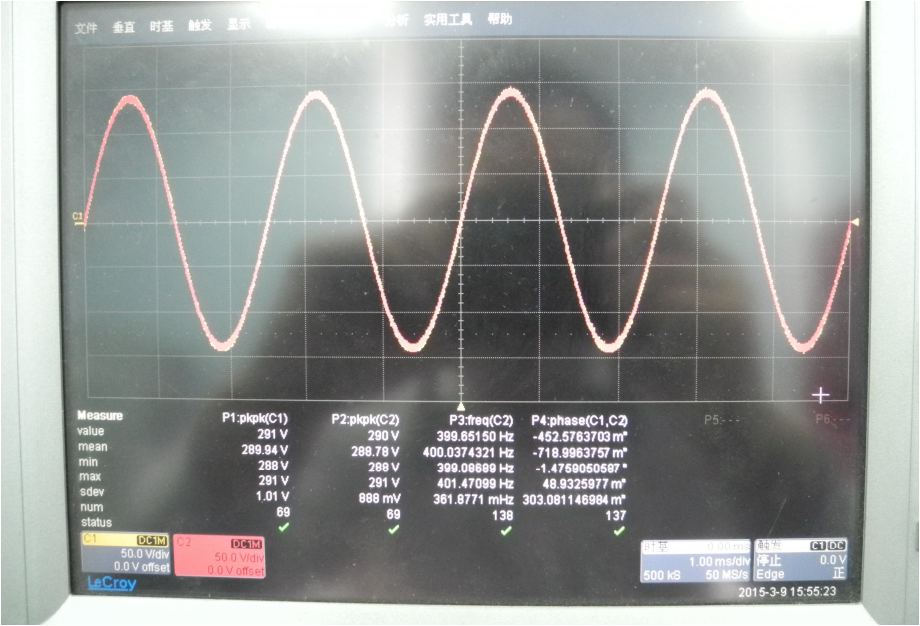

 ②CP9060和CP8150A（DC-5MHz直交流电流探头，低频相移很小，可忽略不计）测量400Hz波形对比：

测量400Hz波形以上图表明幅度差别不大，相位误差在0.452度左右已经非常接近实际值。

通过以上试验得出如下结论：

探头低频截止点指标（低频带宽）：决定被测频率下限，选择时要留5-10倍余量，这样可以保证幅度和相位基本满足要求。比如要测量50Hz波形，那么实际选择探头时要求低频截止点要在 10Hz以下，当然5Hz以下更好！
