近场探头及放大器的应用方案介绍

（EM5030 近场探头+EM5020A/B 放大器）

专为近场测试设计的探头

特别适用于电子产品的电磁场测量

一、为什么要近场测量

       在EMC 测试认证标准中，是远场测量，远场测试只是能给出频率信息。显示各个频点的辐射强度，但是没有给出具体的位置信息。为了通过测试，如果没有目的的对电路进行更改，将会花大量的时间，精力，经费。加长了产品的研发周期。所以必须对产品的辐射根源进行排查，这样就要用到近场探头来具体定位干扰源，后级接放大器，可大大提高测试灵敏度。

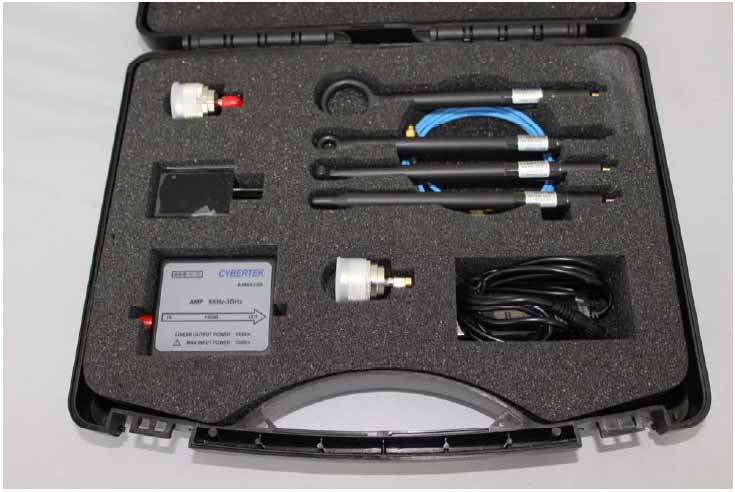

二、近场探头套件特点

（1）宽频率范围，多种形状的探头，可以完成多种的电磁场测试任务。

（2）通过移动探头可以检测出磁场的方向和分布，适用于机箱线缆电磁泄露，IC 引脚区域，EMC 器件等的磁场检测。

（3）无源探头，可以直接连到频谱分析仪或者示波器的50 欧姆输入端，方便检查使用不同手段对磁场或者电流的变化。如果应用场合的信号比较弱，可在后级增加EM5020A/B 放大器，增益约20dB/30dB，提高系统测试灵敏度！

（4）探头轻巧，使用方便。

三、近场探头应用领域

（1）查找干扰源，完成定位，甚至可以精准到IC 引脚以及具体的走线，从而判断干扰产生的原因

（2）可以检测器件或者是表面的磁场方向及强度

（3）可以检测机箱、线缆、PCB 模块等磁场泄露情况

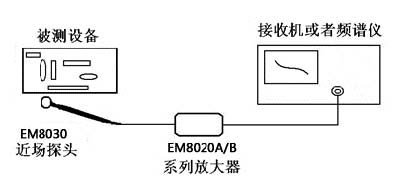

四、测试示意图

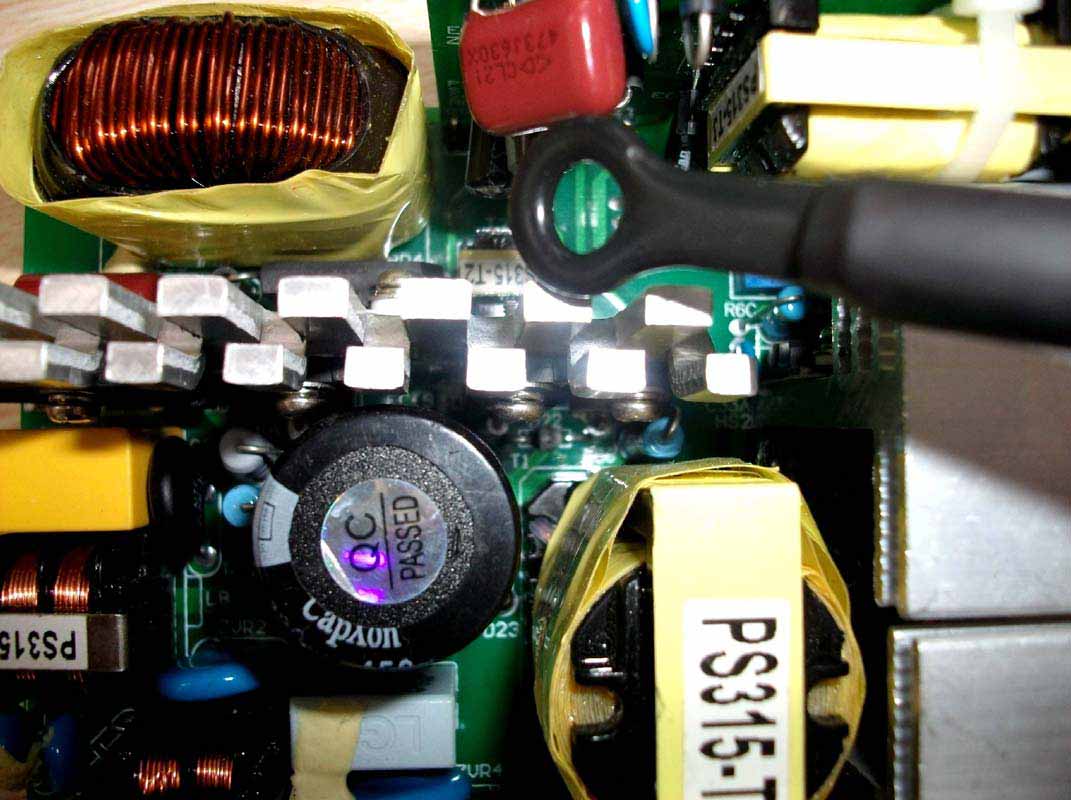

      CYBERTEK EM5030 近场探头测试频率可达3G，在产品的开发期间可用探测PCB 的磁场变化情况。如电动机磁场辐射强度很强，可以不加放大器。示意图如下：

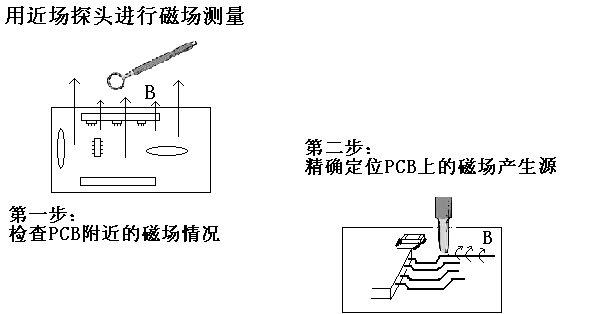

五、测试方法

      先一步利用EM5030-1 或者EM5030-2 检测大概磁

      第二步利用EM5030-3 或者EM5030-4 实现准确定位

示意图如下：

六、应用案例（开关电源）

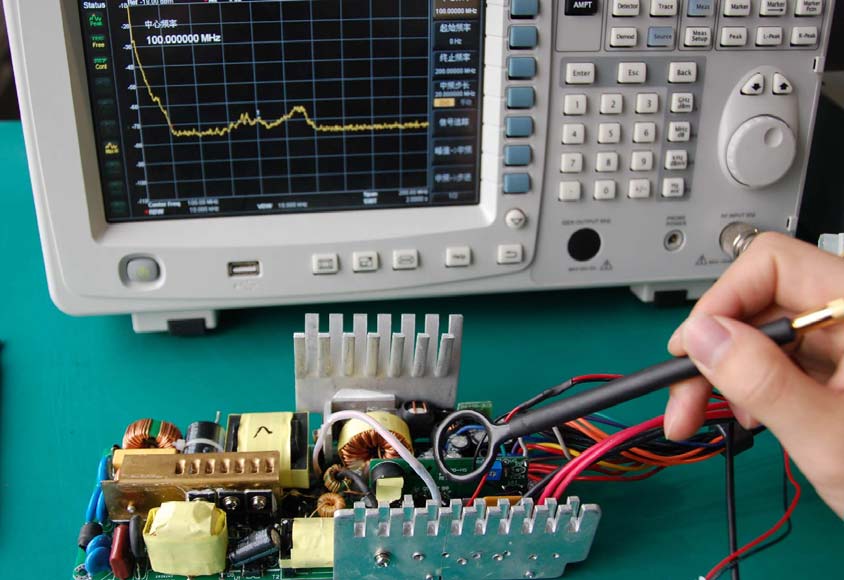

      先一步利用EM5030-1 探测PCB 某处磁场大概强度

       从图上可以看到：10MHz 附近70MHz 附近107MHz 附近有较强的磁场辐射

       第二步利用EM5030-3 进一步定位（发现探头附近有两个很长的引线，探测这两根线）

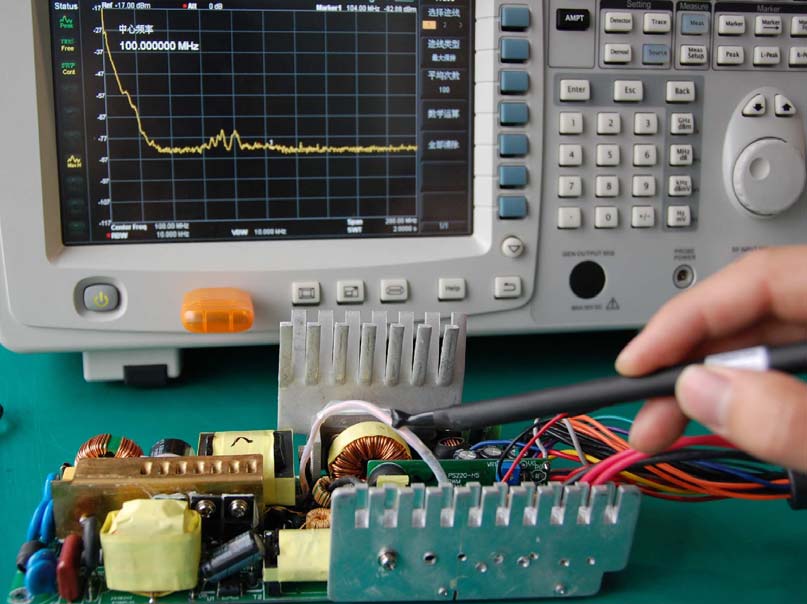

      上图看到探测到的这根线（该线为电池供电时的初级线圈）辐射比较强，频率在10MHz 附近和70MHz 附近！

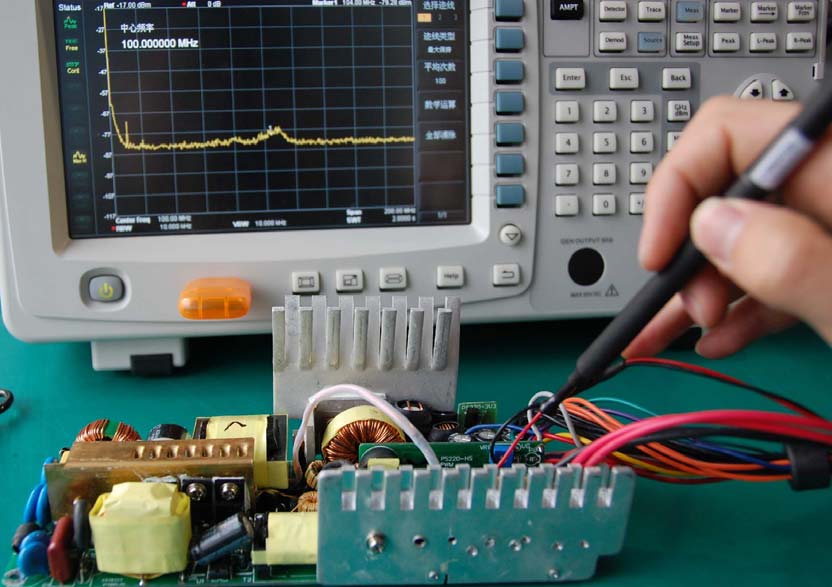

      上图看到探测到的这根线（电压输出线）在频率107MHz 的辐射比较强（上图中的10MHz 处点辐射也很强，后来发现是频谱仪的问题）通过以上两步基本查到了不同频率点的辐射源，下面的问题相对就比较容易了！当然我们可以看到上图的信号比较微弱，可以配套本公司的EM5020A/B 放大器，测试效果如下：

后级加放大器后，看到测到的辐射强度明显增加，灵敏度提高很多！
