8通道1GHz带宽12-bit示波器

2025-01-21 17:35:45

       全新8通道1 GHz带宽高分辨率示波器SDS5000X HD和SDS5000L系列。其具有5 GSa/s的高采样率,2.5 Gpts的存储深度,是八通道示波器的又一诚意之作,配备多种分析软件,为不同测试方案提供更新的选择。

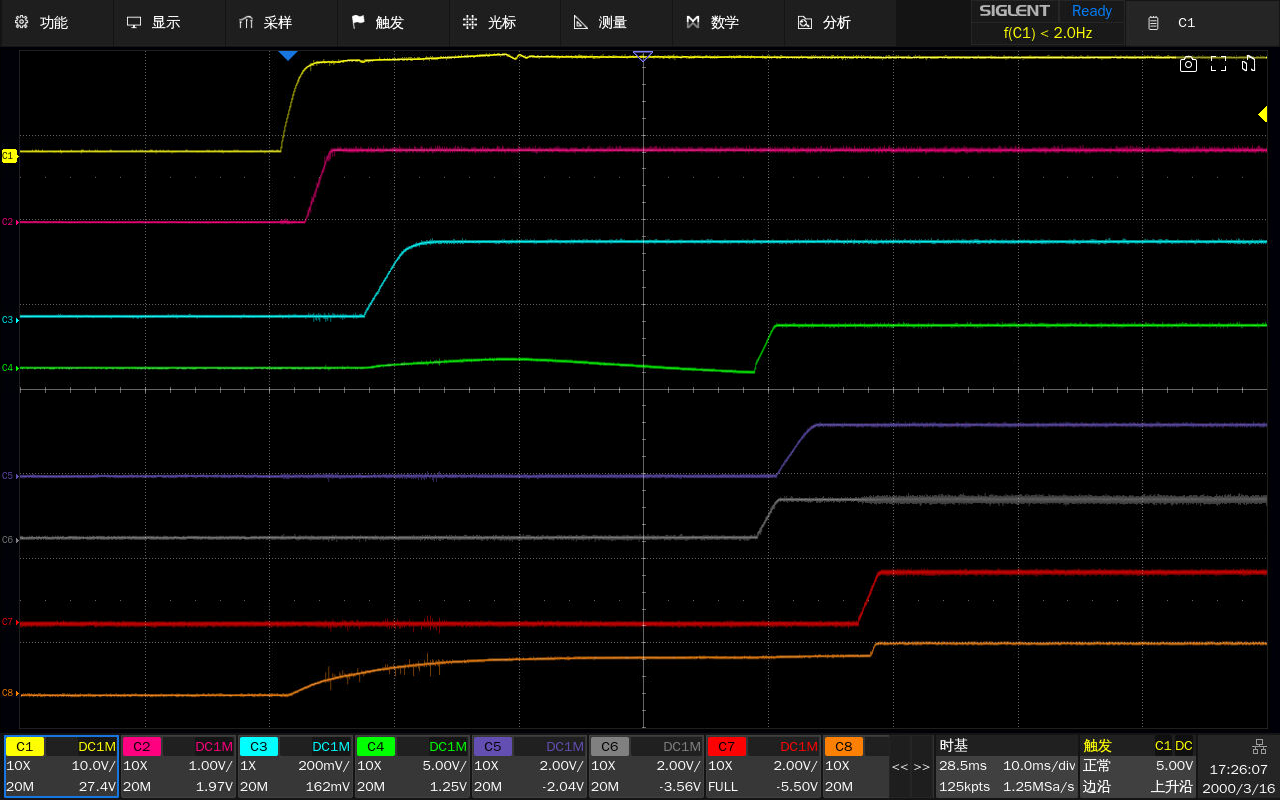

1、上电时序分析

       现代电子系统中包含不同的芯片、模块等,不同电路模块的信号在初始化和工作时可能相互影响,通过上电时序测试,可确保各模块信号以正确的时序出现,避免信号冲突、干扰,保证系统正常运行。如在通信系统中,收发模块的上电时序不当,可能造成数据传输错误。随着技术的发展,电路的复杂度不断提高,对上电时序测试也提出了新的挑战。SDS5000X HD可一次捕获所有相关信号的上电过程,节省测量时间,提高工作效率,减少因多次测量引入的误差,对有 8 个电源轨的复杂电路,可一次完成测量。

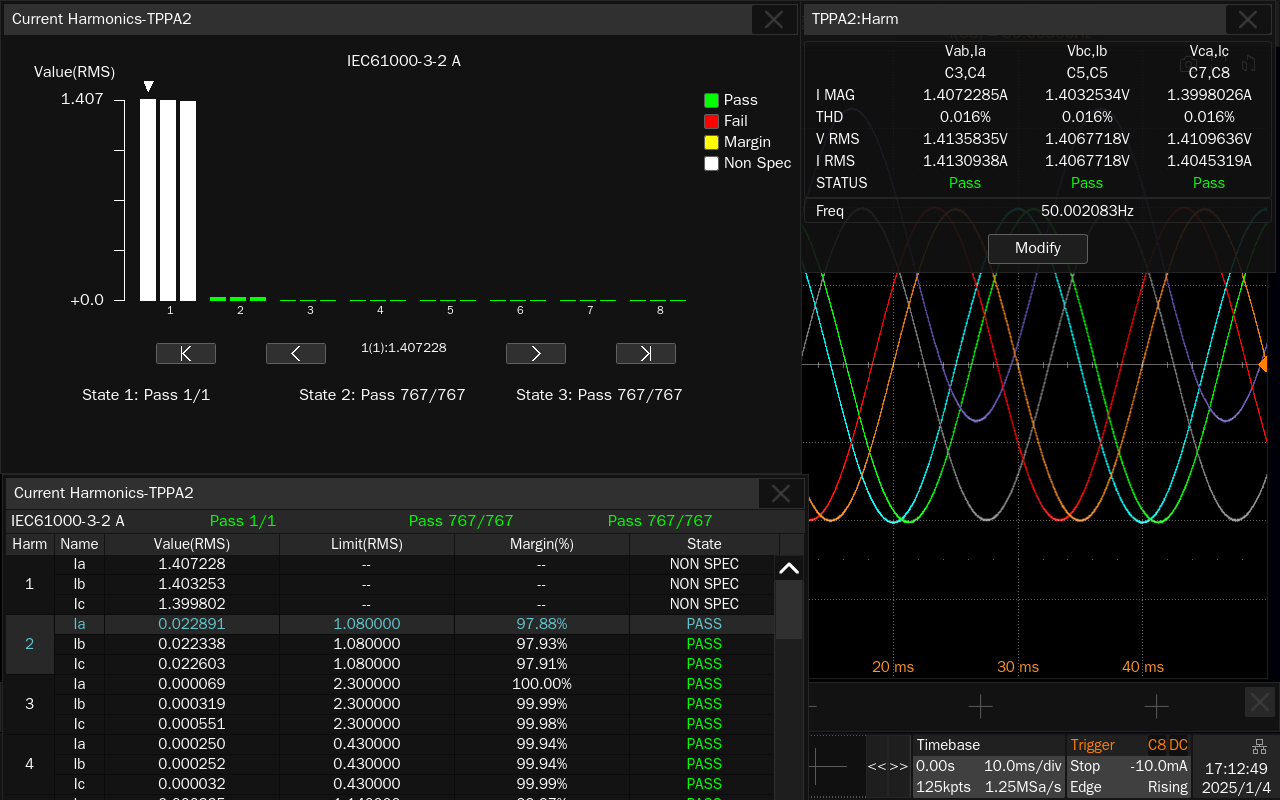

2、三相电分析

       使用八通道示波器进行三相电分析,可以同时连接三相电的各相,对三相电压、电流信号进行同步测量,实时准确获取三相电各相的波形和参数,直接观察和比较三相电信号的相位关系,确保三相电的相位平衡。借助快速傅里叶变换(FFT)功能,多通道示波器可对三相电压、电流信号进行谐波分析。选配三相电分析,可以测试三相电机的向量图,电能质量,进行纹波分析和效率分析等。

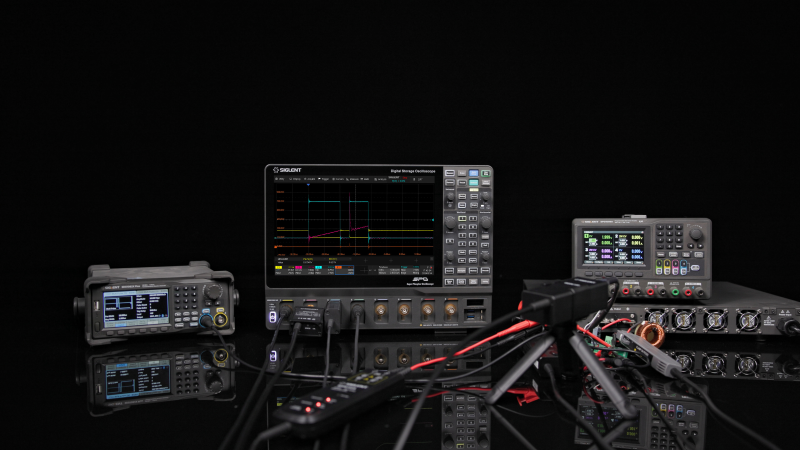

3、完整的宽禁带半导体参数测试方案

       八通道示波器和光隔离探头的发布,补全了宽禁带半导体测试剩下的一块拼图。SDS5000X HD的上升时间达到了ps级别,可以捕捉到碳化硅(SiC)、氮化镓(GaN)的快速变化的波形,分析开关过程中电压,电流的瞬态变化和开关特性。通过观察信号的形状、过冲、振铃等情况,分析信号的完整性,优化电路设计。


       在众多前沿科技领域的探索与测试中,多通道示波器扮演着不可或缺的重要角色。随着8通道1GHz带宽12-bit示波器SDS5000X HD和SDS5000L的发布,八通道高分辨率示波器带宽覆盖了350MHz~2GHz,应用领域覆盖FPGA测试、半导体测试、电机电控测试和自动化测试等多种领域。
