一、概述

      Type C接口采用双面插拔的设计，可以正反两面插入，非常方便、快捷。同时，Type C接口支持快速充电和数据传输，在USB3传输速率达到5 Gbps，USB4传输速率中高达120 Gbps，可以满足各种高端设备的需求。此外，Type C接口还具有体积小、重量轻、外观美观等特点，更加符合现代人对电子产品外观和便携性的要求。

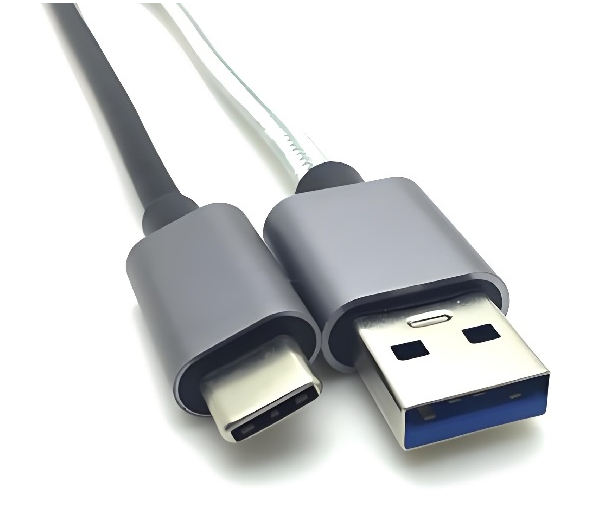

二、手机数据线USB3.0测眼图带Type C方案

（一）测试项目

1. TX测试: 包括信号的幅度、眼图、抖动、上升时间等物理层特性的测试。使用高带宽示波器、相应的测试夹具、一致性测试软件和预加重均衡仿真软件进行。

2. RX测试: 涉及接收机一致性测试，包括注入到CP0一致性测试码中的SJ, RJ, Equalization, Amplitude Swing等。使用误码仪等设备，该设备具有协议握手能力，能与被测DUT实现握手通信，方便进入接收机测试所需的环回模式。

3. 线缆和连接器测试: 检查USB-C连接器和电缆的物理状况，进行插拔耐久性测试。

（二）测试设备：

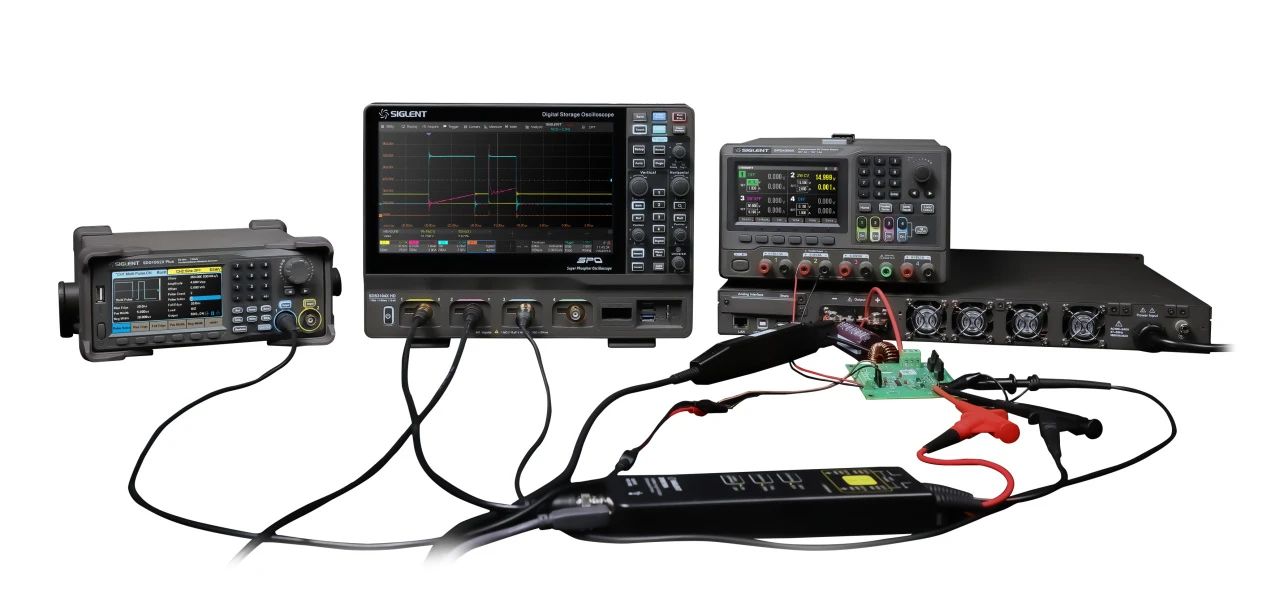

1. TX测试设备：示波器+探头+软件；

2. RX测试设备：示波器+误码仪+探头+软件；

3. 线缆和连接器测试设备：插拔试验机；

4. PD协议测试设备：快充协议双向电源。

（三）测试步骤

1. 测试准备

(1）预热示波器：确保示波器预热20分钟，以避免测量误差。

(2）校准示波器：进行必要的校准工作，确保测量准确性。

(3）线缆De-skew：对测试线缆进行De-skew处理，以减少线缆偏差对测试结果的影响。

2. 软件和硬件设置

(1）选择示波器：使用具有足够带宽（如12.5GHz）和采样率（如40GSa/s）的高带宽示波器。

(2）选择测试夹具：根据USB3.0规范，选择合适的测试夹具，如USB3.0测试夹具。

(3）配置测试软件：使用USB3.0软件进行配置，选择正确的测试方法和DUT类型（设备或主机）。

3. 测试执行

(1）设置测试项目：根据USB3.0规范设置测试项目，包括LFPS信号测试、SSC信号测试、近端眼图测试、抖动测试和远端眼图测试等。

(2）连接测试系统：将示波器、测试夹具和DUT正确连接。

(3）运行测试：单击“Run Test”开始测试。在测试过程中，根据软件提示进行必要的触发操作。

4. 结果分析和报告

(1）观察波形：测试完成后，观察示波器上捕获的波形，确保波形符合预期。

(2）生成报告：测试完成后，软件会自动生成测试报告，包括测试结果、波形和眼图等信息。
