一、概述

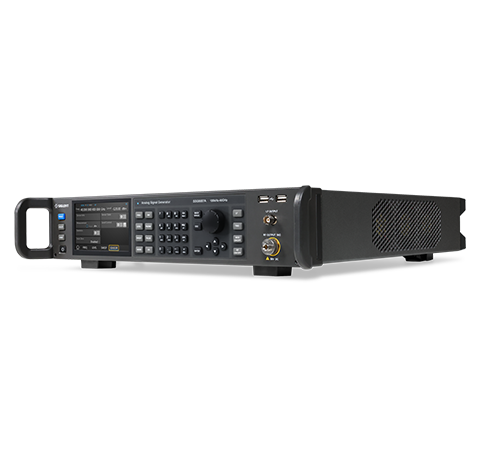

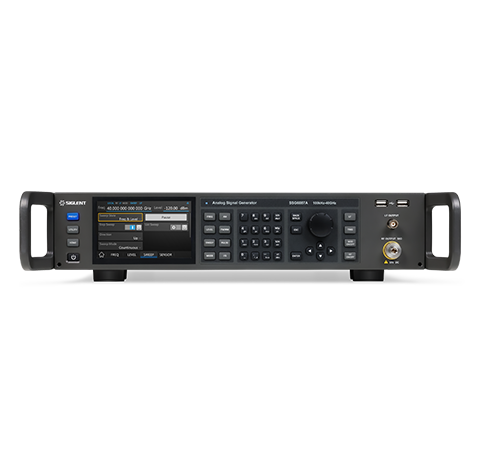

     SSG6083A，SSG6085A，SSG6087A，SSG6089A 微波模拟信号发生器，具有超低的相位噪声及良好的信号纯度。输出频率范围涵盖 100 kHz ~ 67 GHz，同时支持 AM 模拟调制，支持脉冲调制，脉冲序列发生器，功率计控制等功能。配置了高稳定度和高精度的 OCXO 参考，具有出色的稳定的信号输出，宽广的功率输出动态范围，适合应用各种研发及生产场景。

二、主要特性

（1）输出频率13.6 GHz/20 GHz/40 GHz/67 GHz

（2）电平设置范围 -130 dBm ~ +24 dBm

（3）输出频率分辨率可达0.001 Hz

（4）幅度精度≤0.7 dB（典型值）

（5）支持AM/FM/PM/脉冲调制，支持内外部调制方式

（6）相位噪声＜-129 dBc/Hz@10 GHz，偏移10 kHz(典型值）

（7）支持脉冲调制功能（选件），脉冲串发生器，用户可自定义脉冲序列（选件）

三、特点：

1.更纯净的频谱

     在进行各种接收机测试时，有时候接收机带外的干扰信号可能会比带内信号的能量还高，所以在进行此类接收机测试时，要求信号源模拟的带外信号具有高频谱纯度和极低的宽带噪声，以防带内信号淹没在噪声中无法真实地测得接收机性能。

     在各个载波频率下，指标均达到高水平；谐波、次谐波及非谐波低至-60 dBc，频谱纯净度高，能够很好地适配各种测试及本地振荡器替代需求。

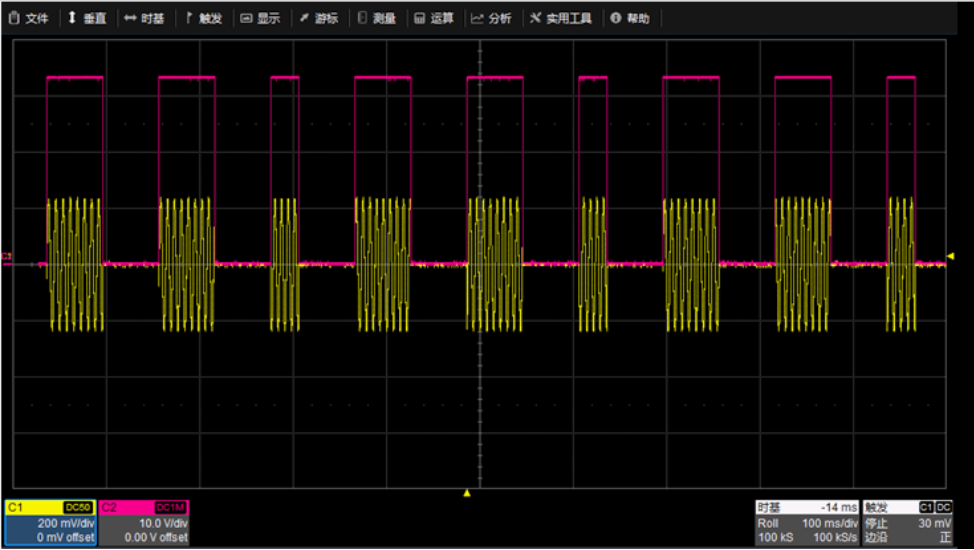

2.更高精度的脉冲发生器/时钟源

     通常汽车毫米波雷达和EW接收机都是设计为工作在极限情况下，所以在其功能和灵敏度测试中，要求测试信号具有高度可重复性，幅度和频率，并且Pulse宽度需要足够小。在更复杂的测试中比如接收机的相参处理间隔（CPI）、距离分辨率等，还需要信号源能够输出复杂的脉冲串。

     SSG6000A标配了高精度时钟源，可选配安装脉冲调制、脉冲发生器以及脉冲串发生器，可输出宽度仅为20ns的脉冲，且分辨率可达10ns，能充分满足汽车毫米波雷达系统测试。

3.更高的输出功率和更大的动态范围

     13.6GHz到67GHz微波信号发生器SSG6000A还提供了 -130 dBm ~ 24 dBm的宽电平输出范围，能够很好地补偿电缆、夹具在微波频率范围使用时产生的衰减，使测试结果更真实，并在预算层面为针对特定应用进行优化的精密配件留出了大量空间。

四、型号参数
