一、概述

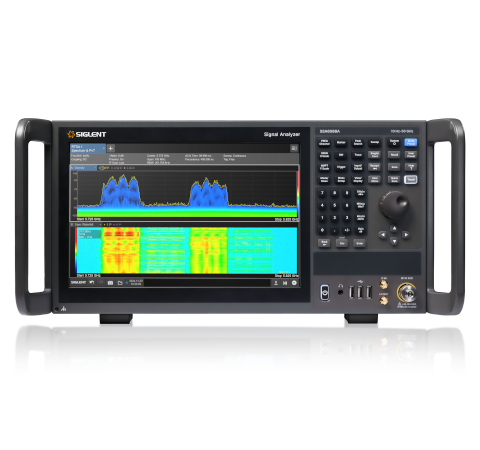

SSA6000A 频谱分析仪，10Hz到50GHz实时频谱分析仪，是具有多种功能模式的通用射频微波测量仪器，频率测量范围从 10 Hz 到 50 GHz，实时频谱分析带宽 400 MHz，可对瞬态信号进行无缝采集和分析，以及信道功率分析，模拟和数字信号调制分析，蓝牙调制分析，脉冲分析，相位噪声测量，噪声系数测量，电磁兼容测试等丰富的功能。SSA6000A 在无线连接和移动通信测量，宽带信号分析，瞬态信号捕获，微波组件测试，电磁兼容测试等方面具有广泛的应用价值，适用于企业研发、工厂生产、教育科研等诸多领域，为用户提供经济高效的射频微波测量方案。
二、主要特性
(1）频谱分析频率范围：10 Hz - 50 GHz
(2）相位噪声低于-123dBc/Hz@1GHz,10kHz offset
(3）显示平均噪声电平 DANL 低于 -165 dBm/Hz
(4）IQ分析带宽1.2 GHz
(5）实时频谱分析带宽400 MHz
(6）5G NR，LTE/LTE-A，WLAN等多制式移动通信，无线连接等信号的解调和分析
三、应用场合

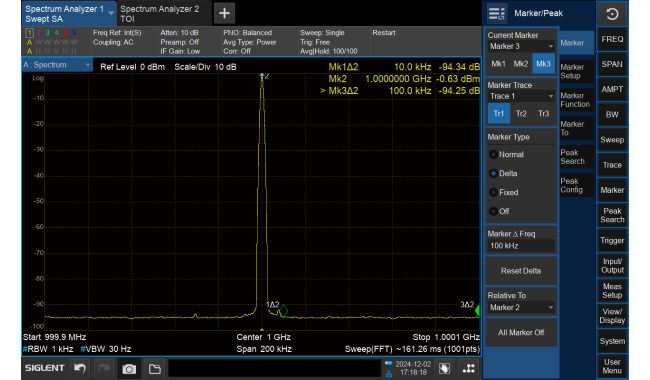

(1）高性能频谱分析
SSA6000A具有出色的频谱纯度，相位噪声低至-123dBc/Hz@1GHz,10kHz offset, 同时具有远近端相噪模式的选择，可以根据不同的测量需求，选择更优化的相噪配置。并且具有多种测量模式和控制方式，满足各种频谱测量分析场景。

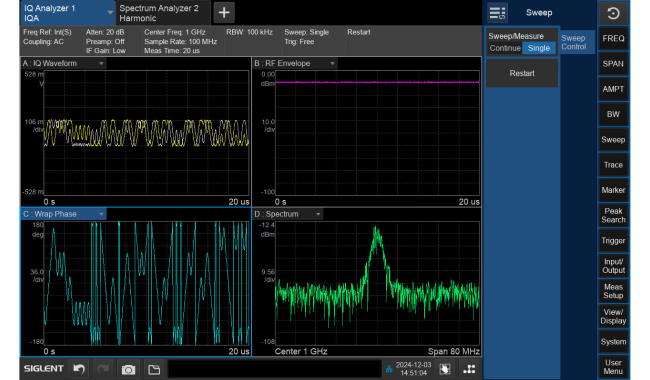

SSA6000A的IQ信号分析功能，具有1.2GHz分析带宽，将频谱测量和矢量信号分析相结合，进行多角度多视图时频域混合分析，如瞬态响应，多载波分析，调频分析等。内置16GB数据内存，可对400MHz带宽信号进行长达40秒的不间断捕获。

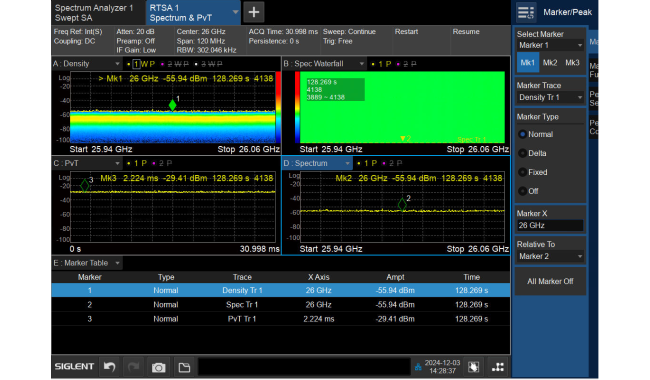

(3）实时频谱分析
SSA6000A支持400MHz实时分析带宽，更小的POI时间，还有更丰富多样的观察视角，如Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号。
(4）SigVSA 信号调制分析
使用 SigVSA，可以反复地分析待测信号，快捷地排除故障，从简易的 BPSK 到复杂的宽带信号，如LTE、5G NR、 IEEE802.11b/a/g/n/ac/ax/be 和 4096QAM。
可支持32台设备，32个实时频谱分析仪测试同步进行。
SigVSA_UserManual
SigVSA_Datasheet
四、规格参数
(1）测量频率范围：SSA6088A：10 Hz~50 GHz
(2）分辨率带宽：1 Hz~10 MHz
(3）显示平均噪声电平：-165 dBm/Hz
(4）相位噪声：<-123 dBc/Hz@1GHz,10kHz offset
(5）实时分析带宽：400 MHz
(6）IQ分析带宽：1.2 GHz
(7）实时频谱视图 概率密度谱，瀑布图，3D频谱，时间功率谱
(8）测量功能：信道功率、邻道功率比、占用带宽、时域功率、载噪比、互补累计分布函数、谐波分析、三阶交调分析
(9）远程控制接口：LAN，USB-TMC，USB Host，GPIB
(10）存储：内部存储空间16 GB，可配置外部SSD硬盘
(11）显示：12.1 英寸（1280x800）显示屏，支持鼠标和键盘
