AI服务器显卡低压大电流拉载测试，生成式AI技术正快速发展，并在多个领域中展现强大的能力，如：语音生成、图像生成、医学影像生成等。由于这类技术需要用到大量的运算能力，系统服务器需采用高性能的中央处理器(CPU)和图形处理器(GPU)以提供复杂的实时运算。这些处理器运作的供电需要VCORE电源、嵌入式DC/DC转换器或电压转换模块(Voltage Regulator Module, VRM)。其电压输出范围约在0.6V至1.5V，VCORE电源电流范围约在300A至800A；GPU电源电流范围落在800A至1400A，并持续朝大电流及高功率发展。为了验证这些低压电源，用户通常会采用电子负载来测试输出大电流的规格，仿真其电源的负载特性。但是，使用一般电子负载时常会遇到电压过低无法正常拉载，或端点接点不足难以接线到待测物的问题。

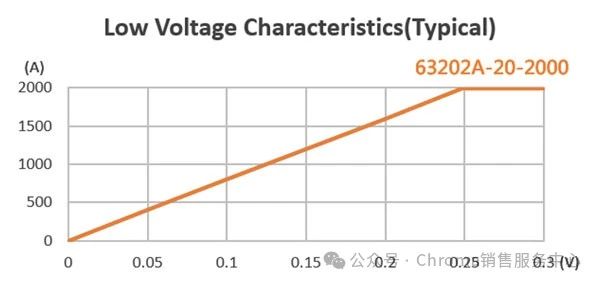

      Chroma推出超低压直流电子负载，针对CPU和GPU的电源测试而设计。可操作的电压范围为0-20V，额定功率为2kW，电流规格提供1,000A和2,000A两种。因为CPU及GPU电源的输出电压很低，为改善无法顺利拉载的问题，Chroma 63202A-20-2000电子负载独特的设计，可以在电压低至0.25V的条件下，实现2,000A的拉载能力，且即便在低于工作电压0.25V至0V区间，仍能持续拉载，确保电子负载可以仿真真实的工作条件，此一能力对测试和验证GPU电源尤为重要。

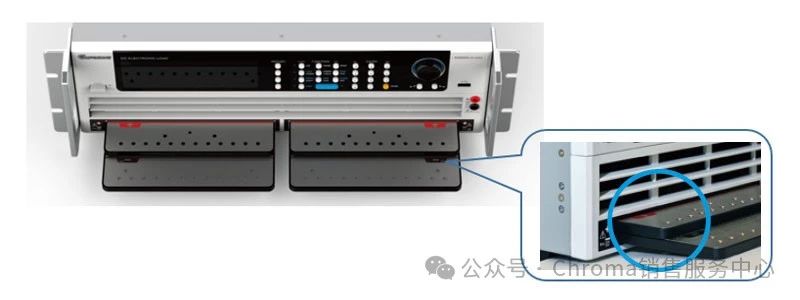

       此外，Chroma 63202A-20-2000超低压直流电子负载特殊的前铜排端子设计，除了方便使用者接线外，左右两边铜排相通，并在正负铜排之间增加绝缘饰板以避免短路，还提供多孔锁附点。此设计提供了低感量连接，对提升负载动态载响应速度有着显著帮助，使电子负载在0.5V时电流斜率可以达到60A/us。另外Chroma提供选购的负载连接线，特殊设计有超低的自感量，有效改善动态电流测试产生的电压降或电流过冲的问题。

       Chroma全新超低电压直流电子负载以其卓越性能与创新设计，无论是0.25V的低工作电压，还是高达2,000A的MAX额定电流，前铜排设计改善了连接不便及降低感量，都将确保在VCORE电源测试结果的准确性和可靠性。

电源纹波和噪声测试解决方案

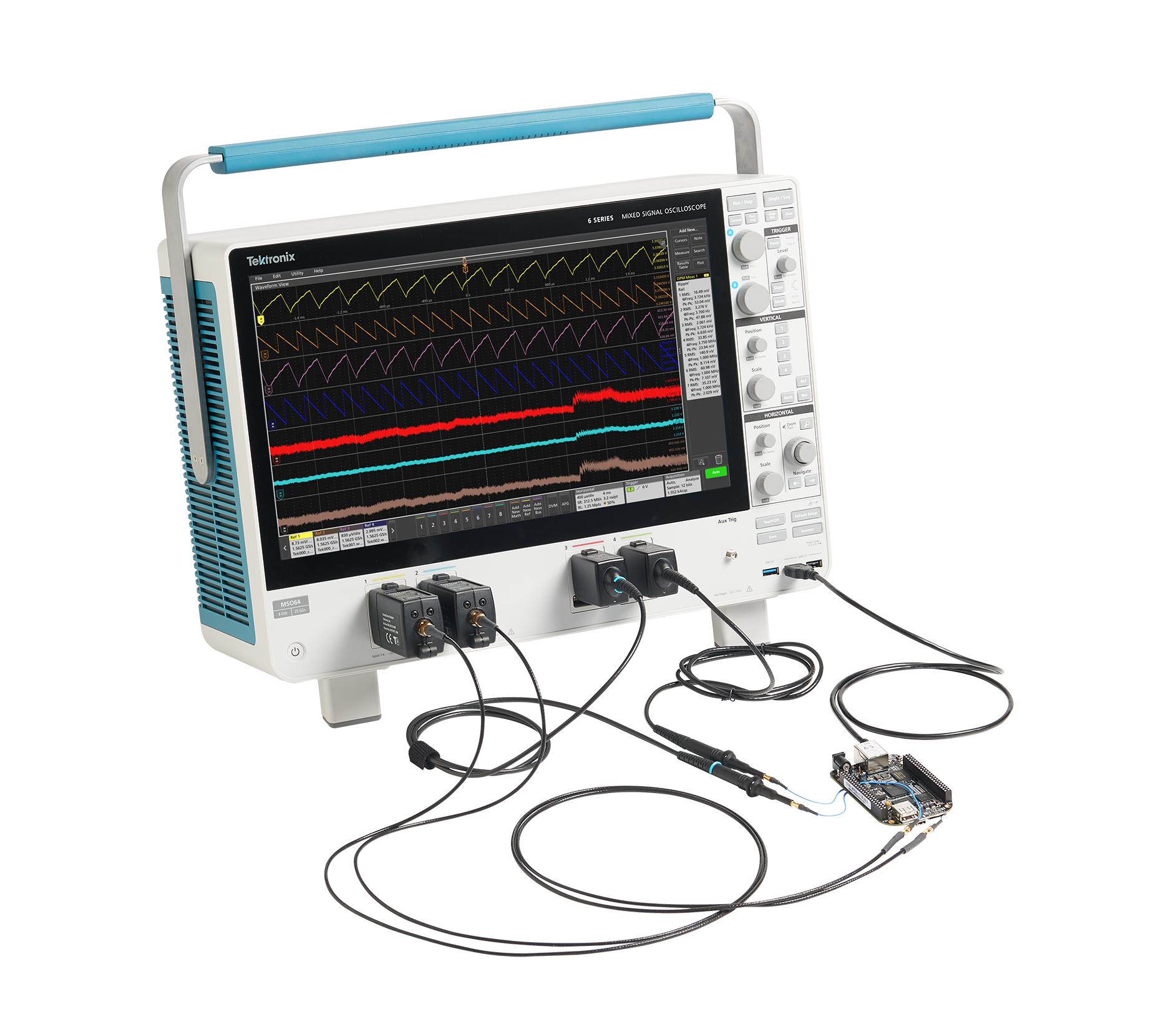

       泰克的MSO6B系列示波器的底噪性能十分优异，底噪的有效值在20MHZ带宽下低至8.68uV，1G带宽下低至51.5uV，是准确测量电源纹波和噪声的优选之一。

       如果电源电压是1V，示波器的底噪稍微高一点，裕量还有很大空间，是可行的吗？这里需要了解两个问题:

（1）仪器的底噪指标用的都是有效值。而电源纹波和噪声的测量规范，一般都是用峰峰值。峰峰值和测量样本数相关，测量的样本数越多，峰峰值越大，我们可以近似的认为峰峰值是有效值的10倍以上。

（2）电源工程师测量底噪和纹波都会使用探头，而探头会引入额外的底噪。

         为什么一定要用探头呢？有几个方面的原因，一是探头使用便捷，二是探头提供较高的输入阻抗，对待测电路的影响小，三是探头提供较大的偏置电压，可以在测量噪声和纹波的同时，观察到电源直流电压的变化。尤其当芯片的负载处于动态变化时，电源的直流电压也会随之改变。

       示波器加上探头，再去测量一下底噪的峰峰值，你会发现原来底噪并不小。手上有示波器和探头的工程师不妨试试看，将示波器接上探头，不接任何待测信号。在示波器上打开峰峰值测量，测量结果就是系统底噪。

       常规的示波器和探头，系统底噪峰峰值在5mV以上。而有些算力芯片和通信芯片，要求电源噪声的峰峰值必须小于3mV。测量系统的底噪都这么大，测量结果怎么可能Pass呢！

       为了更准确的测量电源纹波和噪声，泰克推出了专用的电源轨探头TPR系列，20MHZ带宽下的底噪的峰峰值（注意是峰峰值）低至300uV，即便在4GHZ的全带宽下，底噪的峰峰值依然只有1.3mV！而且TPR探头还支持高达60V的偏置电压，多种多样的探头附件，不仅测得准，用起来还很方便。

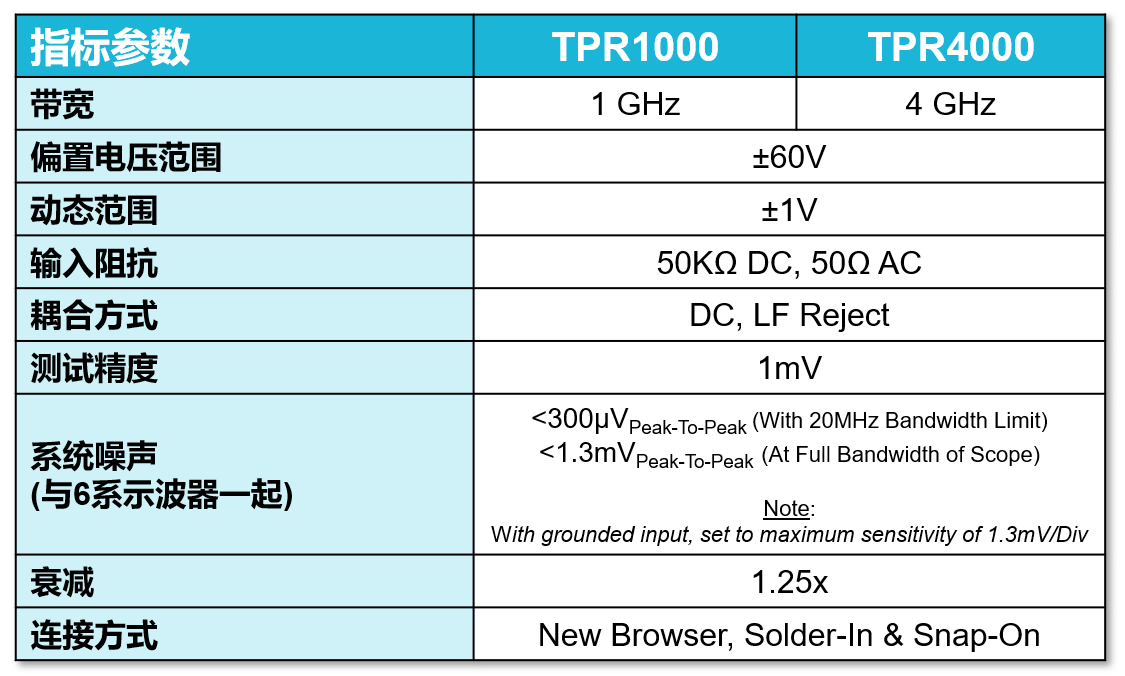

泰克TPR电源轨探头的核心指标

       也许你手上的芯片或系统的电源设计得很不错，但是纹波和噪声测量结果却老是超标，有没有可能只是因为你现在用的示波器和探头不给力？可预约工程师上门演示，感受不一样的电源噪声和纹波测试体验！

        以下是其他测试仪器推荐：

（1）高分辨率示波器

（2）电源纹波探头

（3）柔性电流探头

（4）低压差分探头
