多相电机是指绕组中具有多于三相的电机，例如五相、六相、九相、十二相等。在过去的很多年里，三相电机一直占据着主流地位，但随着电机功率的逐渐加大和一些场合对电机可靠性要求的提高，多相电机开始凭借其高功率密度、强可靠性、高效率和强容错能力等优于三相电机的特点而被广泛应用于可再生能源、电动汽车、工业驱动等行业。

       三相功率分析仪的一些接线方法及原理，包括基于基尔霍夫定律的两表法和三表法两种方式，而用于五相、六相、十二相等多相电机功率测量的功率分析仪的接线及原理虽与三相电机功率分析仪接线有所不同，但其基本原理却有着相似之处。下面我们将采用举例说明的方式对五相电机、六相电机这两种较为常见的多相电机进行测试接线分析。多相电机的大功率测试方法如下：

一、五相电机的接线及功率测量

      与三相电机的接线方式类似，根据五相电机中是否存在中性线且中性线是否连接，可分为以下两种接线方式：

1、五相电机的四瓦特表法

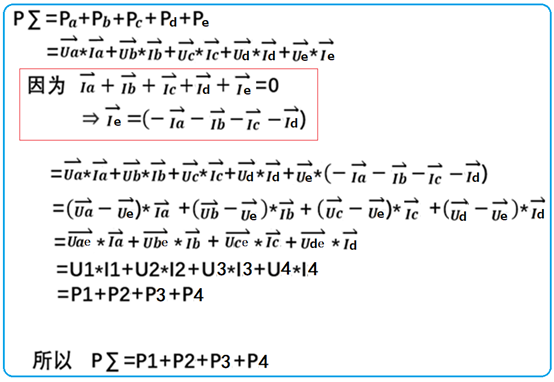

     当五相电机具有中性点且中性点未引出（无电流）时，我们不妨利用基尔霍夫电流定律，即采用四个瓦特表以测量出四个电压（每相对中线的电压）和四个电流，从而计算出五相电机的总功率，其推导方法与两表法类似。

      如下图所示：我们可以以E相为公共端，测量Uae、Ube、Uce、Ude的电压，以及A、B、C、D相的电流。

2、五相电机的五瓦特表法

     当五相电机有中性点且中性点有连接（有电流）时，我们可以采用五个功率分析仪通道分别测量每一相的功率，后面把所有的功率进行相加即得到总功率。

二、六相电机的接线及功率测量

      六相电机可以分为两种，第 一种是采用两套独立的星形连接的三相绕组且两个中性点不相连，而第二种则是六个绕组共用一个中性点，与此同时六相电机中的每种情况又包含两种测量方法，因此在测量六相电机时，我们共有四种接线方式可以选择：

1、六相电机的四瓦特表法

     在测量两套独立三相绕组时，我们不妨使用四个瓦特表，将两套绕组视为两台三相电机，分别对两套绕组采用三相电机的两表法进行测量，在对结果进行求和后即可得到总功率。

2、六相电机的五瓦特表法

     当六个绕组共用一个中性点且中性点未作连接（无电流）时，我们可以利用基尔霍夫电流定律并采用五个瓦特表测量出五个电压和五个电流，从而计算出六相的总功率，其推导原理类似于上图中的五相电机。

3、六相电机的六瓦特表法

（1）当我们在测量两套独立的三相绕组时，我们不妨视两套绕组为两台三相电机，用六个瓦特表分别对两套绕组采用三相电机的三表法进行测量，并通过对其结果进行求和得到总功率。

（2）当六个绕组共用一个中性点且中性点有连接（有电流）时，我们可采用六个功率分析仪通道分别测量每一相的功率，后面把所有的功率进行相加即得到总功率。

         在上文中我们对五相电机、六相电机进行了简要的接线说明和测量解释，其他的多相电机接线方式亦可以此类推。也就是说只要我们了解了两表法和三表法的测量原理，就可以轻松构建多相电机的接线方式。

三、横河功率分析仪在多相电机测试上的优势

       横河的功率分析仪除了可以通过两台主从机的方式对被测物进行同步测量、扩充测试通道以外，还可以通过WTViewerE应用软件对四台相同型号或者不同型号的功率分析仪进行同步控制，监控、采集和保存相关数据。上文仪了解了多相电机的大功率测试方法，如此一来工程师们便能轻松应对多相电机的测试需求。如果您有这方面的测试需求，欢迎与我们联系！
