泰克今日宣布推出一系列突破性功率测量仪器，新品泰克射频隔离电流探头，助力对功率容量和效率有更高要求的行业，促进行业创新。全新TICP系列IsoVu™隔离电流探头是世界首款利用射频隔离技术的产品，适用于测量低压和高压系统中快速变化的电流，测量高度准确，安全可靠。EA-PSB 20000 Triple系列是一款具有能量回收功能的三通道双向电源和电子负载产品，可在一台设备上提供多个通道，从而提供更高的测试覆盖率、密度和容量。

一、TICP系列IsoVu射频隔离电流探头刷新行业定义

       TICP IsoVu探头是业界开创性使用射频隔离技术的隔离电流探头，与市场上现有的探头或替代分流测量技术相比，该款探头可完整隔离测量系统和被测设备之间的电流，可在高压应用中进行高带宽、低噪声电流测量。此款探头的带宽高达1GHz，对于从数微安到数千安宽电压范围内快速变化的电流，工程师利用该款探头，通过示波器可在纳秒内捕获准确的测量值。

       泰克全球中端及基础示波器产品线总经理Daryl Ellis表示：“宽测量范围意味着现在覆盖了以前无法测量的高压环境，从快速开关的SiC和GaN电源转换器，到移动设备电池性能测试等低功耗应用，所有这些都只需一个探头即可完成。随着全球对电力创新的需求不断加速，我们不断树立测量准确度、安全性和可扩展性方面的新标准，帮助从汽车到可再生能源等行业的客户不断突破极限。”

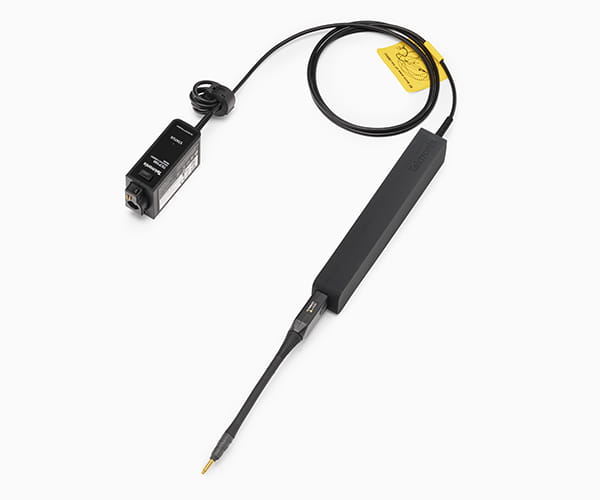

一、IsoVu™ 射频隔离电流探头

      使用 TICP 系列电流探头进行更精准的动态分流电流测量。高带宽、灵活的量程、完全电隔离以及极低的噪声水平，让您能够突破传统限制——非常适合用于电源电路中浮动部分的分流器进行低噪声测量。

二、主要功能包含

1、利用射频技术实现完全电气隔离，消除接地环路

2、共模抑制比（CMRR）是传统差分电压探头的30倍以上：直流时，CMRR为140dB，1MHz时，CMRR高达90dB

3、超低噪声。在1X配置中，输入电流为50Ω时达到极低噪声，即小于4.7nV/√Hz（1GHz时，小于150μV）

4、提供三种型号选择，带宽分别为1GHz（TICP100）、500MHz（TICP050）和250MHz（TICP025）

5、可使用TekVPI™探头接口与泰克4、5和6系列MSO示波器集成

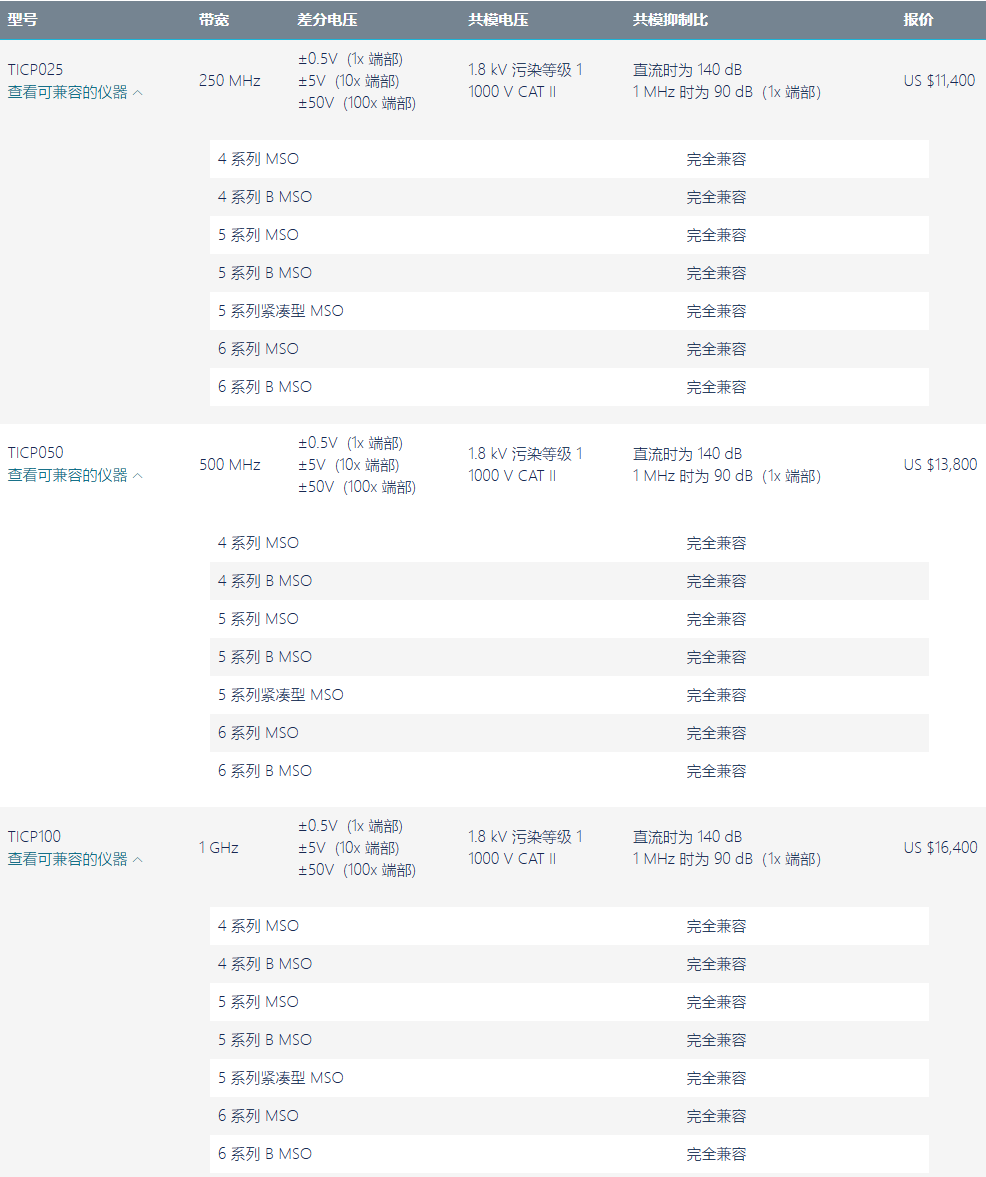

三、参数及兼容示波器

四、产品特性

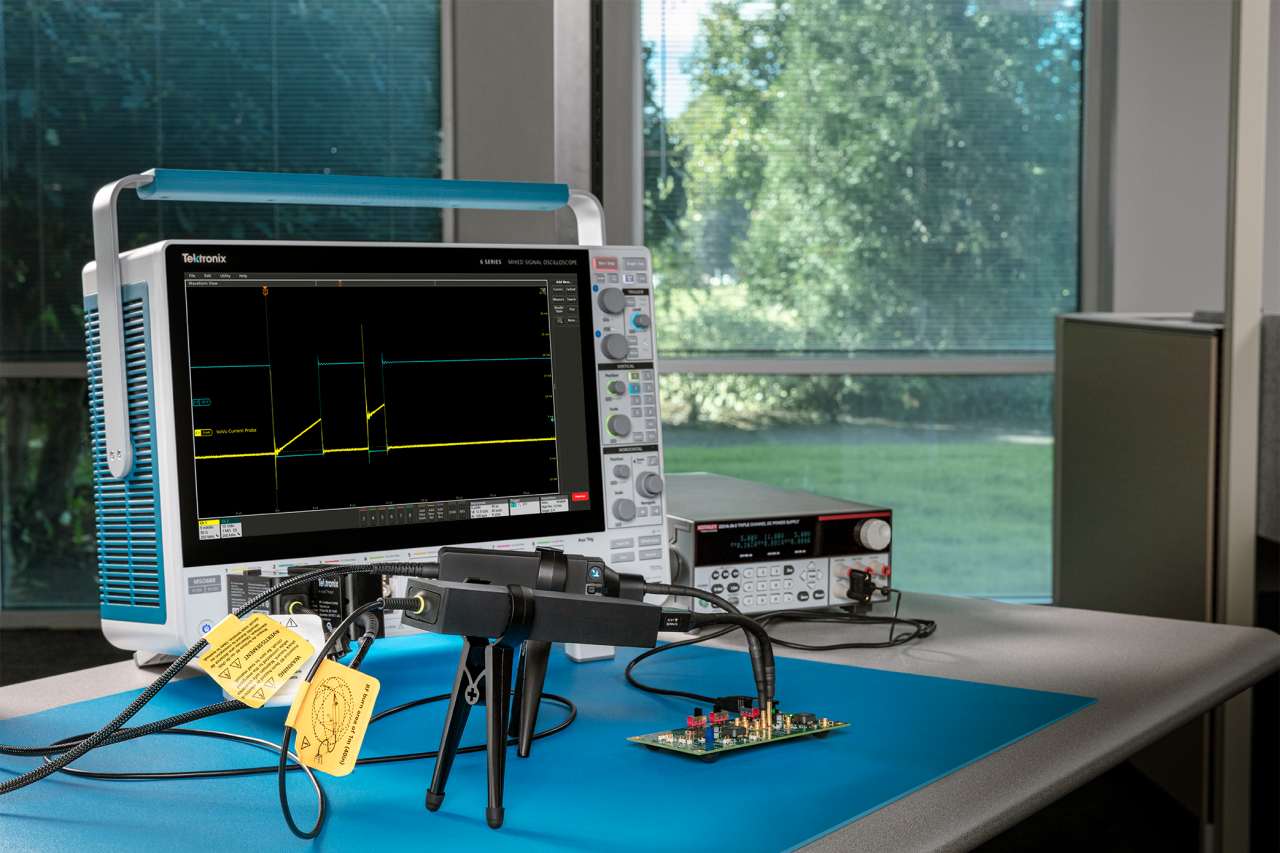

（一）示波器电流测量的突破性进展

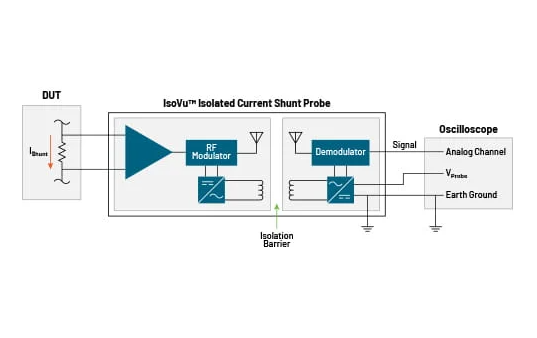

         TICP 电流探头与高性能分流器或 CVR 配对使用时，可测量从直流到数百 MHz 的频率。 有三种型号可供选择，可满足您的不同应用和预算需求。探头端部和示波器之间的完全射频隔离消除了接地环路，并显著降低了共模噪声。

        低衰减、50 Ω  输入阻抗和屏蔽端部确保低噪声成分。

（1）三种带宽：250 MHz、500 MHz、1 GHz

（2）1 MHz 时高达 90 dB CMRR

（3）噪声成分< 4.7 nV/√Hz (在 1 GHz 时<150 µV)

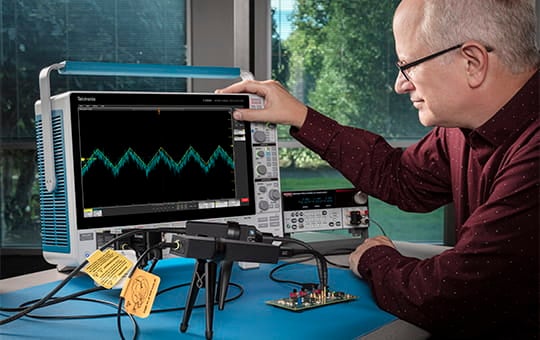

（二）深入了解 SiC 和 GaN 功率转换器

          对于测量宽禁带开关器件中快速变化的电流，分流探头可以提供比钳形探头更大的带宽。IsoVu 隔离技术消除了接地环路，实现了高压电路的测量，并提供了极高的共模抑制比 (CMRR)。这使得 TICP 探头非常适合测量高侧 SiC 和 GaN 开关 FET 上的分流器和 CVR 的电流。

（1）250 MHz、500 MHz 或 1 GHz 带宽

（2）1800 VRMS共模电压

（3）1 MHz 时高达 90 dB CMRR

（4）1000 V CAT II 安全等级

         与 IsoVu 电压探头 结合，获得低噪声的开关性能图像。

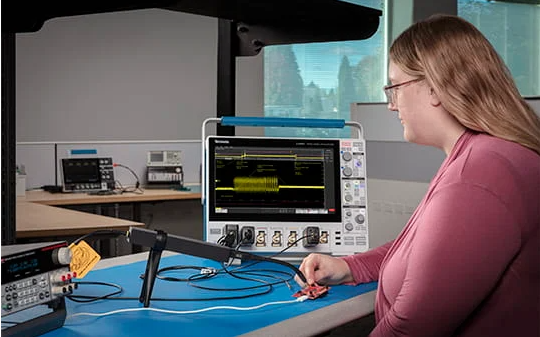

（三）在低功耗设计中，以纳秒和微安为单位进行电流测量。

          准确测量低电平动态电流对于优化物联网和移动设备的电源管理至关重要。利用 TICP 探头和分流器配合示波器，您就能查看特定系统活动期间的电流消耗，以及从休眠状态到激活状态的转换，并与内存访问和 I/O 相关联。

（1）高达 1 GHz 带宽

（2）噪声成分< 4.7 nV/√Hz (在 1 GHz 时<150 µV)

（3）轻松测量 12、24 或 48 V 或更高电压轨

        与电源轨探头结合使用，对配电网进行多轨分析。

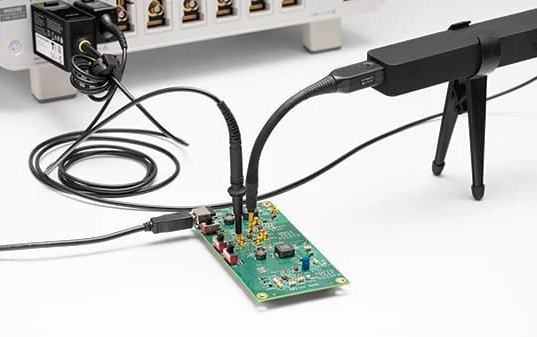

（四）很大程度简化连接过程

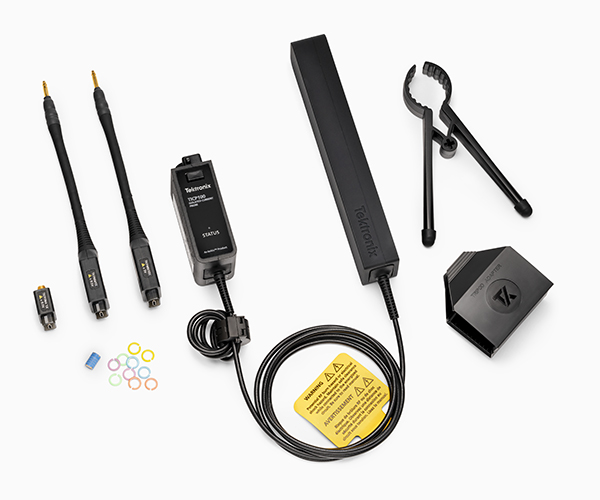

          TICP 探头和端部的设计旨在简化连接过程，同时限制噪声。端头设计为易于弯曲，可减少连接时的应力，并便于与 DUT 实现轻松且可靠的连接。

（1）端部端接于屏蔽的高带宽 MMCX 连接器

（2）使用现成的 SMA 或 BNC 连接器适配器

（3）适用于 25 mil 方形引脚，用于连接板载分流器和测试点

（4）附带的两脚架和三脚架适配器可确保稳定性

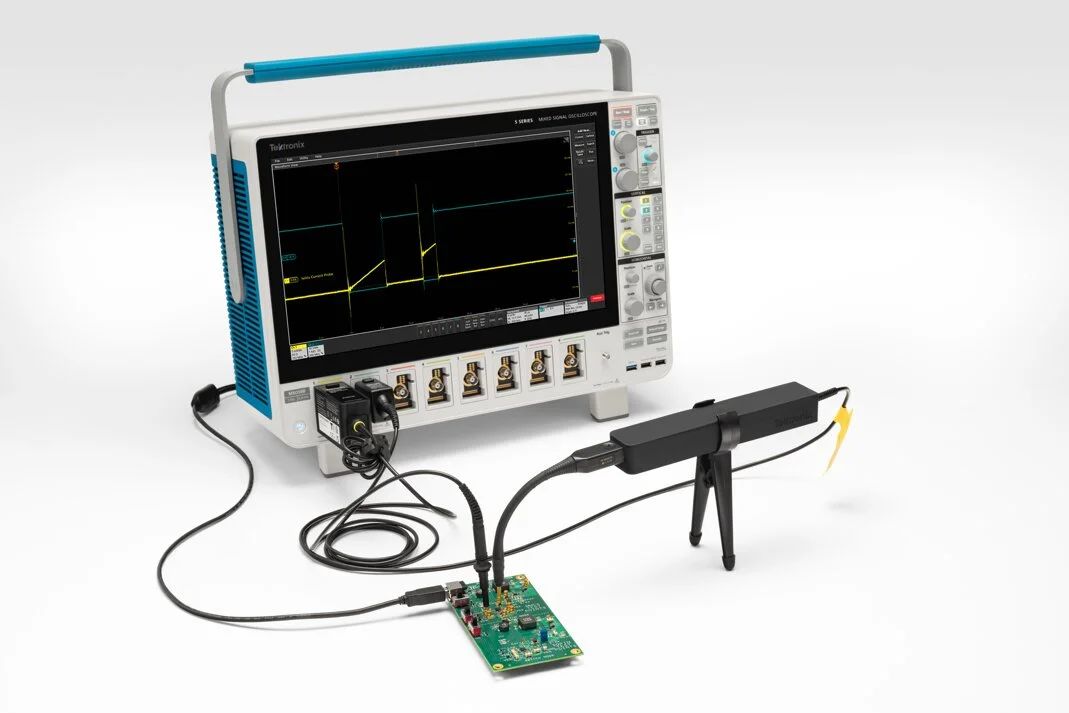

（五）与 4、5 和 6 系列 MSO 示波器无缝集成

          4、5 和 6 系列 MSO 示波器以其先进的功率分析功能而著称。IsoVu 电流探头可与这些仪器无缝配合。TekVPITM 探头接口可为探头供电，并自动检测探头和端部，使您能够从示波器用户界面调整探头参数。这样还可以使用示波器的编程命令实现测试自动化。
