随着光伏逆变器、储能变流器以及充电桩等设备的功率越来越大，大型新能源实验室越来越多，实验室设计面临的挑战也愈发严峻。大量设备和被测件存在严重发热问题，同时实验室受场地和建筑结构的限制，如何利用现有的空间对进出风量和散热进行设计排布，输出具性价比的方案成为系统设计的重点。

       通过对室内温度的控制，创造稳定、安全且高效的实验环境，确保实验数据准确、真实。科威尔根据多年的实验室客户服务实践，总结了一套行之有效的新能源行业实验室热设计方案，供大家参考。

一、新能源行业实验室热设计方案

       某第三方实验室搭建一套600KW的光储测试平台，配置A2000系列225KW交流源三台、D2000系列600KW直流源一台。客户实验室总面积为20平方米的密闭房间，设备有效摆放面积10平方，需预留10平方米被测件区域。

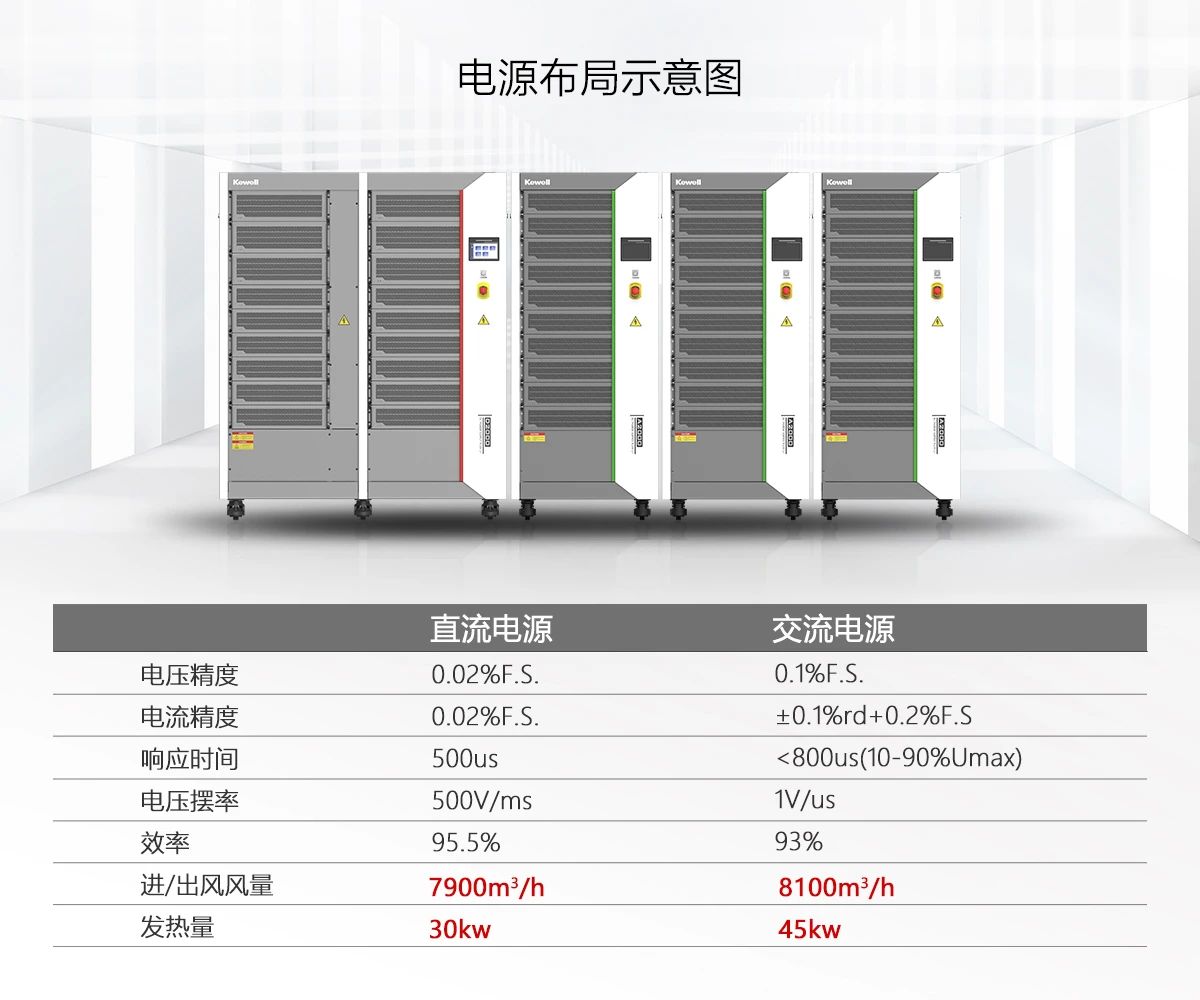

电源布局相关参数图

二、现场实际布局展示

       结合科威尔D2000和A2000系列产品的效率优势，系统热设计采用风道匹配空调的设计方法，空调仅用于降低空间溢出热量和外部进风的初步降温，设备发热量通过风道导出，大幅降低成本。

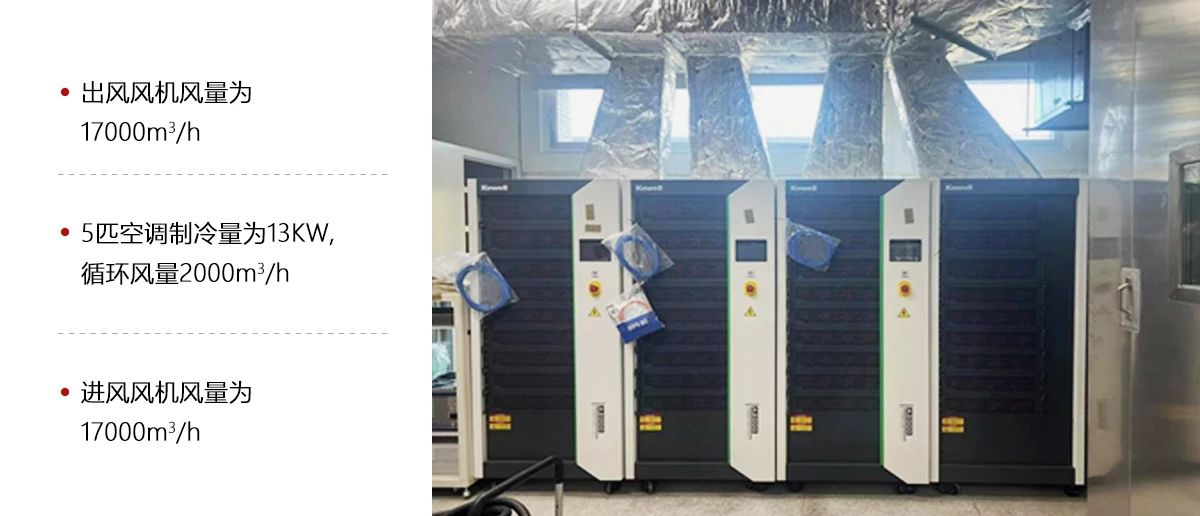

实验室实景图
