一、概述

       目前，市面上主流的插头插座都是交流电。相对来说，直流电的电压和电流保持恒定，不会产生频率变化。由于直流电的恒定特性，它不会产生谐波污染，这有助于保护电子设备和电力系统的稳定运行；它可以提供更稳定和可靠的电能供应，减少了能量浪费和电能损失；它可以提供更高负载能力，适用于需要更大功率的设备。 此外，直流插头插座还具有更高的安全性能，减少了触电风险。

二、测试内容

      直流插头插座有着广阔的应用场景，对应的测试内容也更加复杂，除了常规的功率因素和效率测试、平均效率测试、输入电流测试、浪涌电流测试……插头插座还带USB(A口+C口)，支持市面上的快充协议，特别是手机、平板、蓝牙耳机、蓝牙音箱、智能手表、笔记本电脑、手环等消费电子类产品，需要快速充电，便于室内、户外使用。

（1）过充电保护、过放电保护、短路保护、过载保护、纹波测试

（2）快充协议：QC、PD、华为、三星、UFCS协议分析仪等快充协议

（3）充放电曲线

（4）多口带载测试（自动模式）

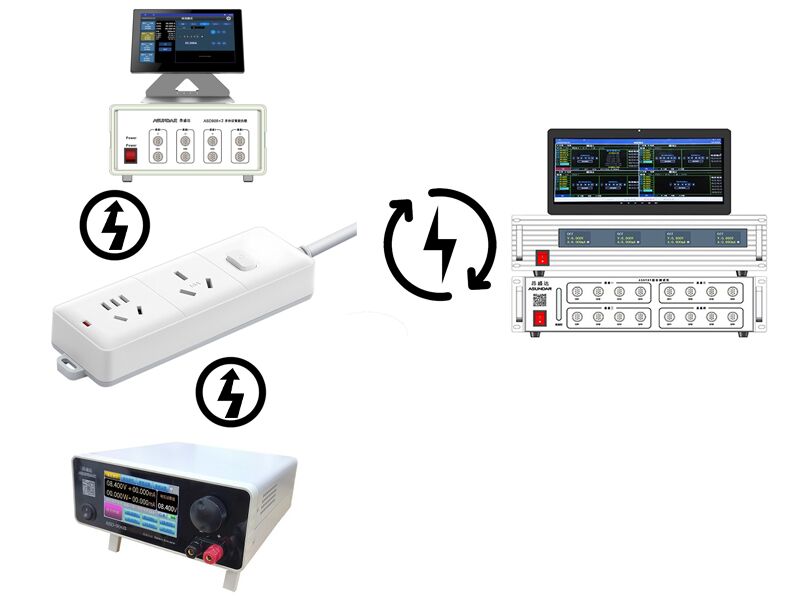

三、48V直流插头排插充放电测试设备

（1）模拟电池
     适合无快充协议测试的充放电场合，模拟电池具有充放电功能，可模拟电池组的充放电功能，从而代替电池对插头插座的PCBA板进行功能或性能测试。主要用于排插、移动电源、蓝牙耳机、蓝牙音箱等电池充放电产品的开发和实验，也可当作普通可调电源使用。其输入输出电压，和输入输出电流保护值均可设定。可连接PC机通过上位机软件进行远程控制，能设置规定时间内连续变化的动态电压，并能直观显示测试过程中电压电流随时间变化的曲线关系。模拟电池支持定制型号、电压、电流、功率，满足不同场合下的应用。

（2）多协议双向电源

     适合带快充测试的充放电场合，  多协议智能电源集成安卓触摸屏上位机，电源和负载状态可选择切换，且兼容QC、PD多种快充协议。主要用于排插、适配器、移动电源、车充等充放电产品 PCBA和成品的功能检测、参数测试及性能评估。其供电电压48V，电流6A，功率240W。带载电压48V，电流10A，功率240W。即可作为QC、PD快充电源对外供电，亦可侦测产品快充协议、电压及电流范围，测试产品过流保护、短路保护等功能。支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。

（3）多协议负载

     适合带快充测试的放电场合，多协议智能电子负载集成安卓触摸屏上位机，在具备普通负载仪功能的同时支持QC、PD等多种快充协议的识别触发，主要用于排插、适配器、移动电源、车充等外接电源 PCBA和成品的功能检测、参数测试及性能评估。其带载电压48V，电流10A，功率240W。可侦测产品快充协议、电压及电流范围，测试产品过流保护、短路保护等功能。支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。

（4）综合测试设备

     适合带快充测试的充放电场合，可以同时测试多个产品。综合测试仪由测试仪及触控屏两部分组成，主要用于排插、储能、移动电源、无线充、适配器等外接电源半成品或成品的功能检测、参数测试及性能评估。测试仪内部集成四个独立的双向电源模块对应16个测试接口，内置Emark，可外挂48V30A500W模拟电池。双向电源兼具直流电源和电子负载功能，支持PD3.1、 QC、华为、三星等快充协议，支持协议自动侦测，支持编程自动测试，支持数据存储、导入及导出，可将测试结果以文档形式导出至USB存储设备。

四、其它测试设备

      高低温试验箱是一种用于测试工业产品在高温和低温环境下的性能可靠性的设备。它能够模拟产品在高温和低温交替变化的条件下的工作状态，从而检验产品的各项性能指标是否达到国家标准。高低温试验箱的工作原理基于逆卡若循环，具有较宽的温度控制范围，可以应用于电子电工、汽车摩托、航空航天等多个领域。
