当今复杂电子产品测试中，需求多种电压等级的直流激励，如航电标准测试和汽车电子测试，要求直流电压能够达到540VDC，甚至是1000VDC，且对直流变化斜率也有较高要求，常规直流电源无法满足测试需求。

一、高压高斜率直流电能，怎么实现？

      高性能交直流程控电源具有直流输出模式，标配双直流量程250V和500V，支持快速的直流电压变换，精准稳定，纹波噪声低。

（1）当测试需求小于500VDC时，可直接满足应用需求。

（2）当测试需求大于500VDC时，可通过三相电源的两相分相的方式实现更高电压输出，高直流输出可达1000VDC。

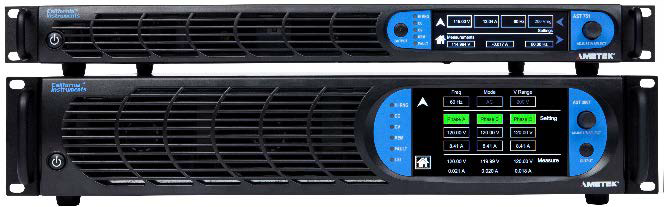

       Asterion AC系列交直流程控电源输出功率500VA–36kVA，交流电压量程200V/400V，直流量程250V/500V，支持创新IX2电流倍增技术，为高性价比的精密电源设定了新标准。其型号丰富，指标优异，功能全面，带有触摸显示屏和多种常用通信接口，标配五年质保。

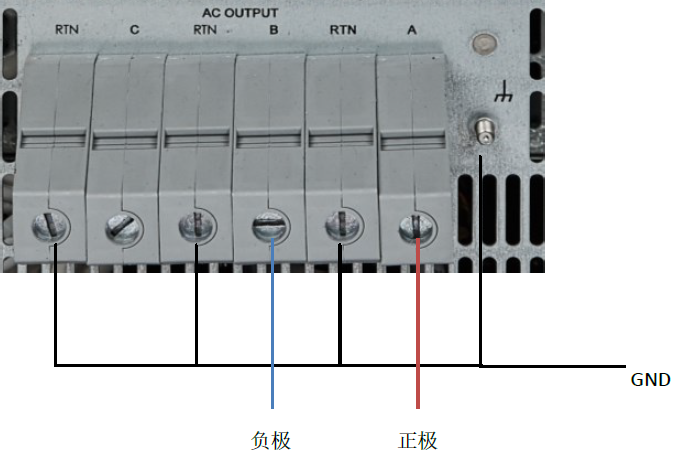

（1）硬件连接: 选择Asterion AC系列交直流电源三相输出中的两相作为正负端，例如选择A相为输出的正极，B相为输出的负极，注意输出Return端子需要全部与机壳短接。

（2）电源设置: 开启Asterion AC系列交直流电源后，选择直流模式和量程（通常为高量程），根据实际需求设置电压参数和电流参数。其中，正极的电压参数为正数，负极的电压参数为负数；通常电压参数为所需高压数值的一半。电流参数需要大于实际电流数值且小于电路承受的MAX电流。

二、交直流电源在航电标准测试方案

       以下测试案例，详细介绍了使用Asterion AC系列交直流程控电源实现高压高斜率的直流电能的输出。

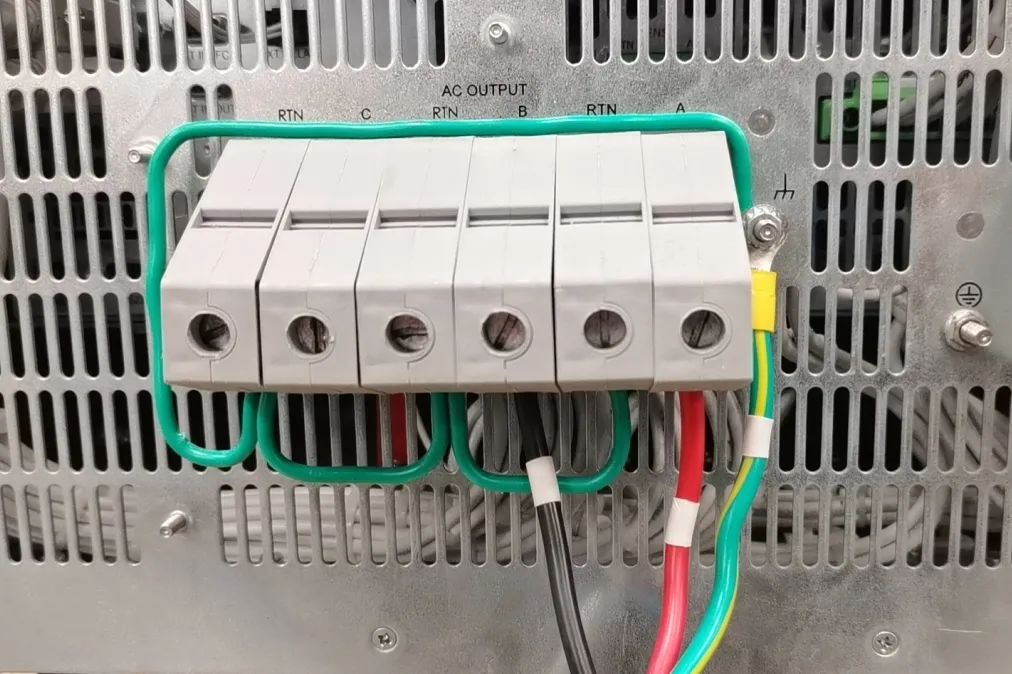

1、正确连接Asterion AC系列电源与被测物硬件，A相连接被测物正极，B相连接被测物负极，Return端子全部与机壳和短接。

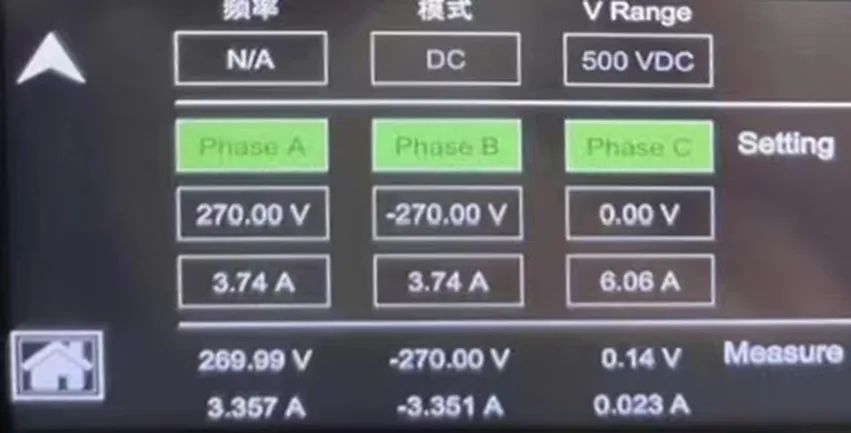

2、在Asterion AC系列交直流程控电源前面板设置参数。直流模式的高量程条件下，设置A相电压为270V，B相电压为-270V。Asterion AC系列18K型号电源在540VDC输出时MAX电流为22.22A，这里设置值为3.74A。

3、启动电源输出，使用示波器测试，结果如下。Asterion AC系列交直流程控电源正确输出540VDC的直流，且直流信号质量高，噪声低，过冲指标优异。
