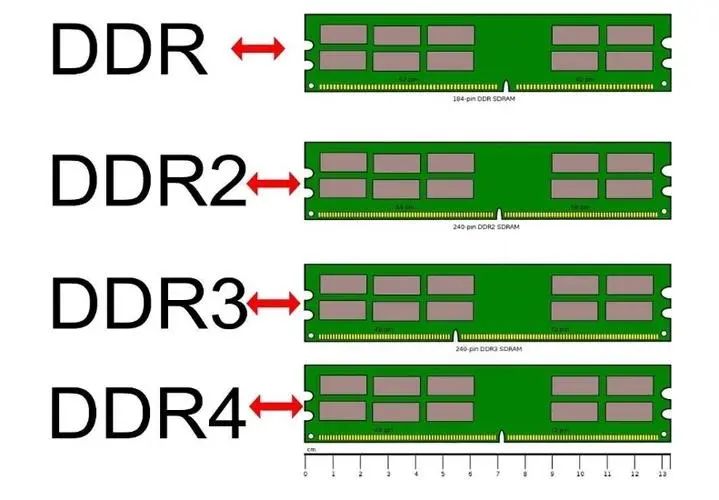

DDR3、DDR4和DDR5是计算机内存类型的名称，代表第三代、第四代和第五代双倍数据速率（Double Data Rate，简称DDR）同步动态随机存取存储器（SDRAM）。

一、不同内存类型具有不同的技术规格和性能。

       DDR3是目前较为常见的内存类型之一，它的传输速率在800 MHz至2133 MHz之间。

       DDR4相对于DDR3提高了传输速率和带宽，高可达3200 MHz，同时还可以实现更低的电压和更低的功耗。

       而DDR5是目前新的内存类型，可以提供更高的传输速率和更高的带宽，可以达到8400 MHz的传输速率，同时还支持更高的容量、更高的带宽和更高的数据完整性。

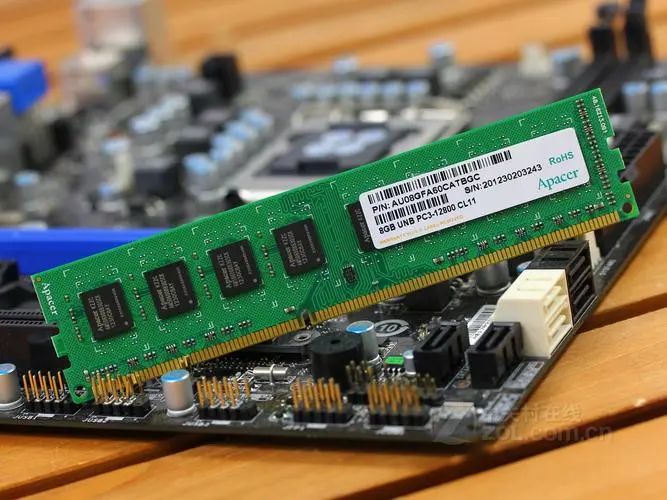

DDR3内存

        DDR3是目前较为常见的内存类型之一，它的传输速率在800 MHz至2133 MHz之间。其特点如下：

（1）速度和带宽提升：DDR3相对于DDR2在速度和带宽方面有了显著的提升。DDR3的内部时钟速度更高，数据传输速度更快，带宽更大，因此可以提供更高的数据传输性能。

（2）低功耗：DDR3的工作电压较DDR2更低，通常为1.5V，这有助于减少电能消耗和热量产生。低功耗也使得DDR3在移动设备和笔记本电脑等对电池寿命和散热要求较高的场景中更具优势。

（3）高容量支持：DDR3支持更大的内存容量，可以提供更多的存储空间。这对于需要处理大量数据的应用程序和任务来说非常重要，如图形处理、视频编辑和虚拟化等。

（4）高频率和时序：DDR3内存的频率范围通常从800MHz到2133MHz，可以根据需求选择不同的频率。此外，DDR3还引入了更严格的时序要求，以确保数据的稳定和可靠传输。

（5）向后兼容性：DDR3内存插槽通常是不兼容DDR2或DDR的，但DDR3内存模块可以在DDR3兼容的主板上与较早的DDR2或DDR插槽一起使用。然而，需要注意的是，内存模块将以较低的速度和时序运行，以适应较低的标准。

       DDR4和DDR5相对于DDR3都提供了更高的性能和效率。然而，它们需要配备相应的主板和处理器才能正常运行，并且价格相对较高。选择哪种内存类型取决于您的具体需求和预算。如果您的计算机用途较为简单，DDR3内存已经足够满足您的需求，但如果您需要更高的性能和更多的扩展空间，可以选择DDR4或DDR5内存。比较重要的是，DDR3、DDR4和DDR5的内存都是不能混用的。

二、泰克8GHz示波器自动测试显卡DDR3解决方案

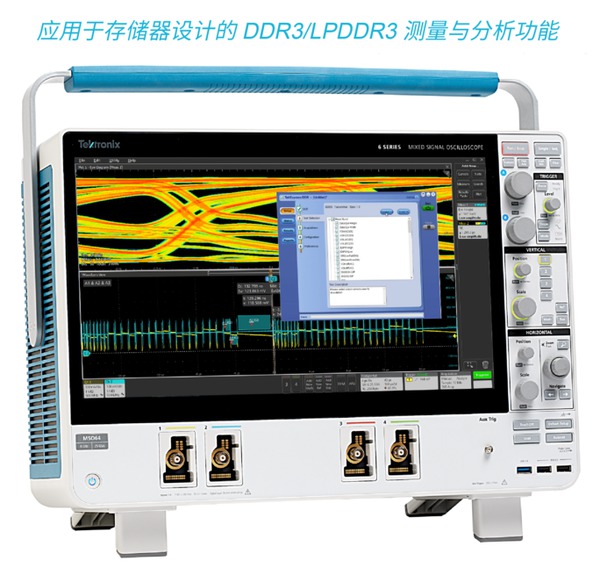

          通过 6 系列 MSO 上的 DDR3/LPDDR3 自动符合性套件（选件 6-CMDDR3）和 DDR3/LPDDR3 测量与分析功能（选件 6-DBDDR3），更深入地了解存储器设计。通过集成 DDR 软件、示波器、高性能模拟和数字探头，您可以详细准确地测量 DDR 设计的幅度、定时和眼图，检验其是否满足联合电子器件工程协会 (JEDEC) 的电气和定时规范。数字探头可帮助了解 DDR 总线的控制信号。6 系列 MSO 中的 12 位模数转换器以业内超低的噪声提供了高度精准的测量数据，您可以实现全新的调试效率和测量可靠性。

（一）主要功能

1、按照规范完成对 DDR3 和 LPDDR3 测量的测试覆盖范围和全自动符合性测试，包括数据和时钟的眼图测试。

2、能够同时定义读搜索和写搜索，并在长记录长度上对符合条件的突发执行特定的 DDR 测量。

3、能够按照规范为每个测量设置电压阈值水平。

4、用于配置和执行 DDR 电气验证的直观用户界面和工作流程。

5、轻松在示波器上从符合性测试环境切换到调试环境，以便更深入地了解测试故障。

6、有选择地在符合性测试套件内保存设置文件，从而能够在执行后调出示波器状态。

7、自动生成报告，以 .MHT、.CSV 或 .PDF 文件格式保存测量数据、测试结果和波形图像。CSV 格式可帮助根据用户的需求解析和自定义测试报告

     支持不同内存标准使用的各种插补器，拥有同类领先的探头，满足信号完整性要求。

（二）使用选件 6-CMDDR3 完成 DDR3/LPDDR3 自动测试

       选件 6-CMDDR3 解决方案让您可以执行自动化 DDR3 和 LPDDR3 符合性测试。此解决方案与选件 6-DBDDR3 结合使用，可添加和配置特定的测量以及在分析后提取结果。这有助于用户避免手动保存和调出示波器设置文件。python 排序器可快速执行 100 个以上的测量，确保快速完成测试验证。

       DUT 面板用于选择设备类型和设备配置文件（包括 DDR 设备支持的速度等级）以及配置 Vdd 和 Vref 设置。

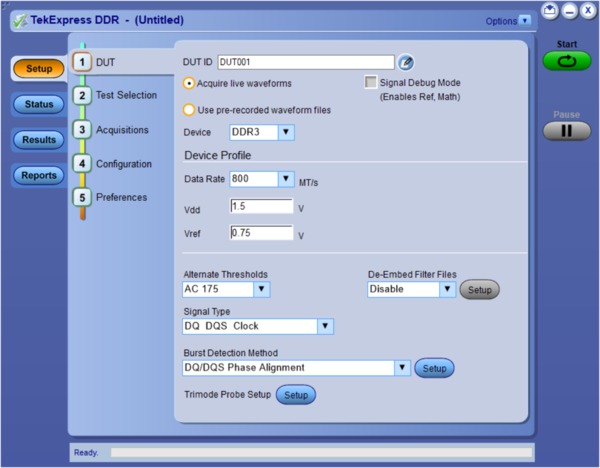

6-CMDDR3 DUT 面板

       用户可以选择提供与信号路径中使用的硬件组件相关的滤波器文件 (.flt)，从而使用示波器 MATH 子系统在分析前从采集的信号中去除嵌入。

       DDR 信号在本质上是突发信号。对于 DDR 测试，第（1）步是分隔和限定有效的读突发和写突发。然后对这些符合条件的突发执行测量。

       DUT 面板为用户提供了几种突发检测方法：

1、DQ/DQS 相位校准

2、使用片选信号进行 DQ/DQS 相位校准

3、逻辑探头和突发脉冲延迟

     根据探测机制，用户可以选择信号类型设置，这有助于在执行期间相应地配置信号源。

     通过使用探头模式，用户可以更改探头配置。

     选件 6-CMDDR3 可支持 DUT 面板中的“信号调试”模式。此模式可帮助用户手动配置示波器设置，而不会被自动化软件覆盖设置。在此模式中，用户可以提供“通道”、“参考”或“MATH”作为软件的输入。

      测试选择面板将 DDR 测量列为逻辑组，具体取决于在 DUT 面板中选择的信号类型。这可帮助用户自动完成测量，而无需手动干预。支持对数据和时钟信号的眼图测试，这超出了合格性要求，使用户可以更深入地了解存储器设计。

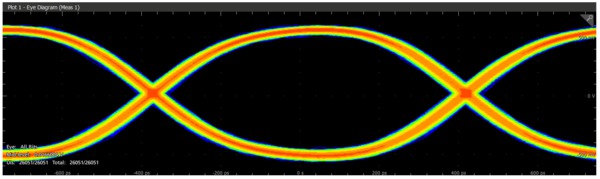

运行 DDR3 时钟眼图的 6-CMDDR3

      执行完成后，软件会生成详细的测试报告，其中包含设置信息、测试摘要和详细结果，包括通过失败状态、限制和测试特定图像。

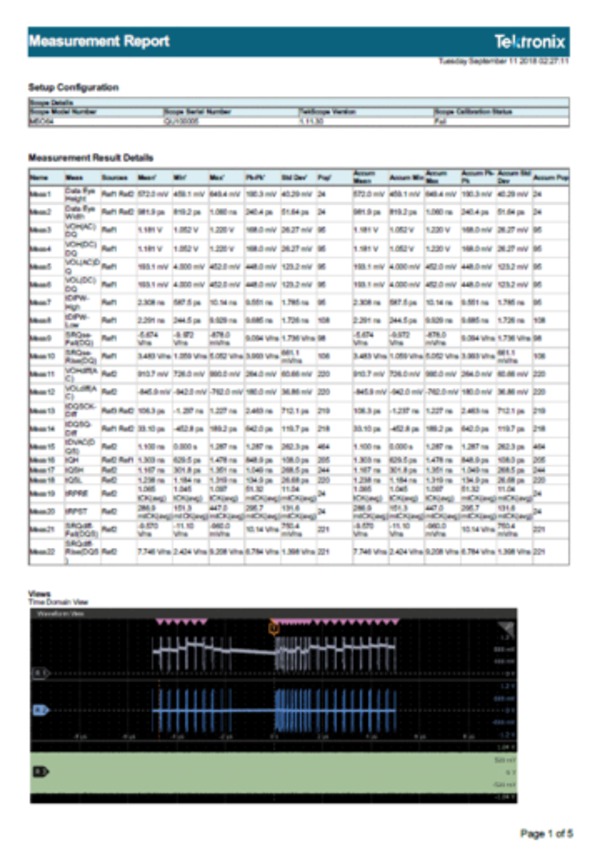

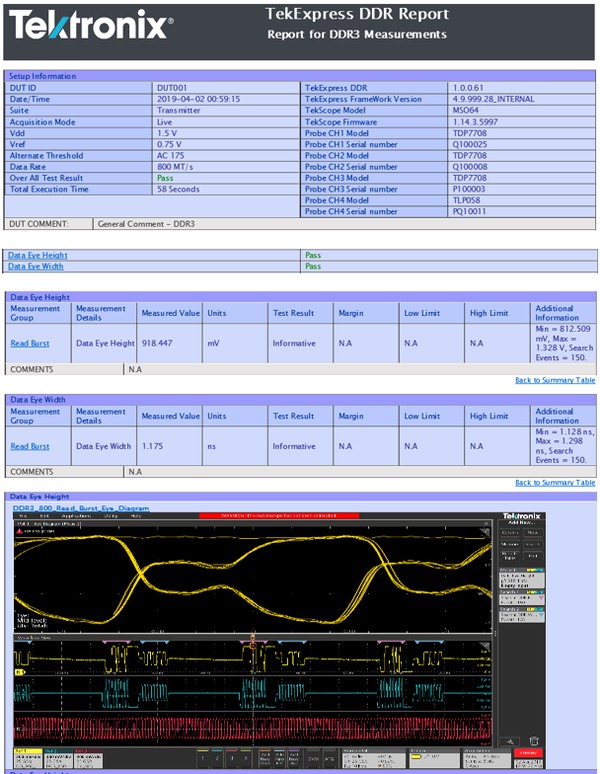

含有 DDR3 眼图测试结果的 6-CMDDR3 报告文件

      为了调试测试错误，泰克提供已集成在示波器测量子系统中的 6-DBDDR3 测量包，帮助用户轻松配置和测试其存储器设计。

（三）使用选件 6-DBDDR3 进行 DDR3 调试

       选件 6-DBDDR3 可以捕获长记录，根据选择的测量自动分隔读突发和写突发，在多个读突发或写突发上执行测量。您可以定义多个读和写搜索、对符合条件的搜索持续运行 DDR3/LPDDR3 测量，并对结果执行统计分析。

       在执行 DDR3 电测试和定时分析时，6 系列 MSO 示波器必须具有推荐的 8 GHz 带宽，以便涵盖整个 DDR3 速度等级范围。但是，对于信号完整性测试和调试，低 4 GHz 的带宽就足以满足大多数用户的需求。

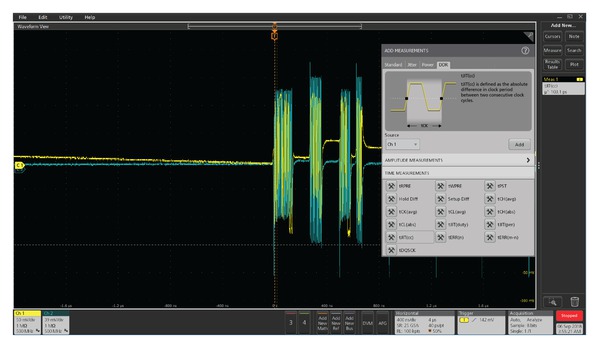

仅需点击屏幕两次，即可打开 DDR 测量菜单

（四）自动检测读写突发

       某些 JEDEC 符合性测量要求隔离内存总线上的关心事件（例如读突发或写突发），符合性解决方案会自动进行此处理。

       为进行调试，可能需要按特定的秩或列隔离特定事件，或隔离特定数据码型，以分析信号完整性问题，比如数据相关抖动、定时或噪声问题。实现这一目标的简单的方式，是使用 DQS（Data Strobe 信号），识别读突发或写突发的开头。例如，DDR3 在写开头一直声称 DQS 为高，或在读开头声称 DQS 为低。

       通过 6 系列 MSO 示波器上的可视触发功能，您可以进一步调节传统触发，实现更加多样化的 DQS 突发捕获功能。通过可视触发，您可以在波形画面上直接创建类似模板的区域，区域边界可以帮助您为 DQS 或 Data Strobe 信号定义触发事件。

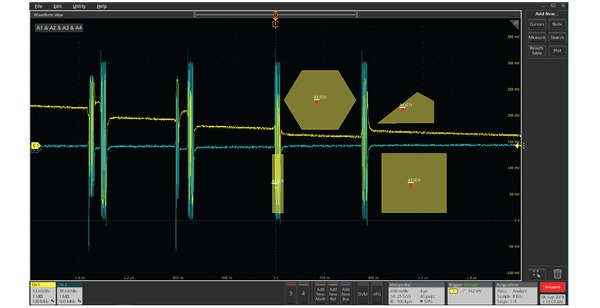

可视触发功能让您可以添加标准区域或用户指定区域，在特定触发条件下触发 DDR3 波形

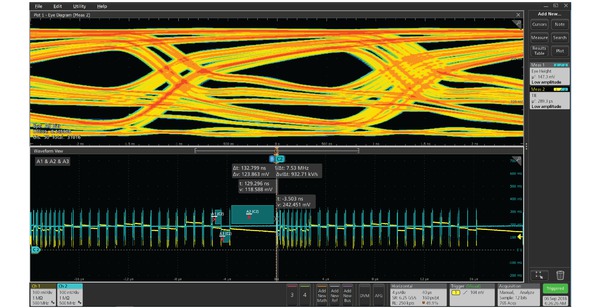

使用选件 6-DJA 测量和可视触发调节源波形得到 DDR3 信号的眼图

（五）泰克8GHz示波器自动测试显卡DDR3解决方案化繁为简

       每种内存技术的 JEDEC 规范都包含大量的合规测量，如时钟抖动、建立时间和保持时间、跳变电压、信号过冲和下冲、转换速率及其他电质量测试。如果使用通用工具，那么这些指标测量起来会非常复杂。

       由于 JEDEC 规定的测量方法要求基准电平、通过/失败极限等，因此拥有 DDR 测试使用的专用测量工具就有了异常重要的意义。选件 6-CMDDR3 旨在针对指定器件正确设置 DDR 测量。6-CMDDR3 提供了大量的测量，符合 JEDEC 规范。您也可以利用选件 6-DBDDR3 来量身定制设置，测量非标准器件或系统实现方案。

       选件 6-CMDDR3 与选件 6-DJA（高等抖动分析）配套使用时，提供了抖动和眼图分析工具。这两种模块相结合，为 DDR 测试和调试提供了强大、灵活、简便易用的测试套件。

（六）DDR 搜索功能

       DDR 搜索功能可以在整个波形采集中搜索特定信号条件（比如 DDR 读/写），并在满足条件的位置标记波形。除将标记用于进行可视分析外，示波器还可以将这些标记用作 DDR 特定测量的限定符，这样就只会在数据流的相应位置进行测量。搜索程序中的搜索算法利用以下事实因素：ddr 相位关系对于 DDR 读取和写入搜索是不同的、DQ 和 DQS 对于读取是同相而对于写入是 90 度异相。它还支持基于片选 (CS) 信号和数字信号（片选 (CS)、行访问选通 (RAS)、列访问选通 (CAS) 和“写启用”源 (WE)）的突发脉冲识别。

（七)用于调试故障的步骤

       内存调试过程中的第（1）步是定义搜索。这可以通过单击示波器上的“搜索”按钮并对读突发脉冲或写突发脉冲定义 DDR 搜索来实现。下一步是从 DDR 选项卡添加测量，并配置这些测量。此配置过程涉及提供搜索以作为测量的输入，以及定义信号源。由于要配置众多测量，所以我们建议手动配置一次测量 ，并保存示波器设置文件。当您下次想要调试时，可以很容易地调出波器设置文件，这将恢复示波器的所有已配置测量，并可根据需要进行编辑。

       在设置完成并选择 <Run>（或 <Single>）后，示波器会采集关心的信号、识别和标记符合条件的数据突发，并更新所选测量的结果。

       随 6-DBDDR3 套件提供的出厂设置文件基于行业标准测量设置构建，因此如果您的测试设置与默认设置文件不同，那么您可能需要修改一次设置并保存这些设置。

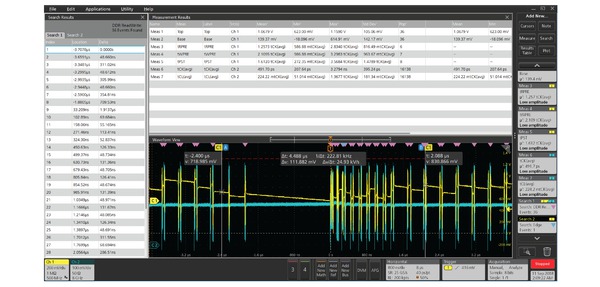

       您可以单击示波器屏幕上的“结果表”按钮，以表格形式查看结果。结果表显示所有测量结果及其统计总量、来源和其他相关数据。您可以生成报告，有一个选项是保存进行这些测量时使用的波形数据。

详细的结果显示 DDR3 信号判定合格的突发

详细的测试报告及设置细节、测量结果和波形图像

（八）DDR3主内存插补器

       接入内存芯片上的信号测试点，在DDR测试中是一个重大挑战。JEDEC标准要求应在内存元件的球栅阵列(BGA)栅球输出上进行测量，而这些连接很难接入。

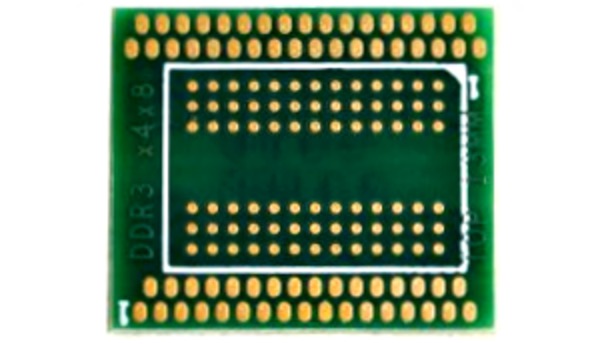

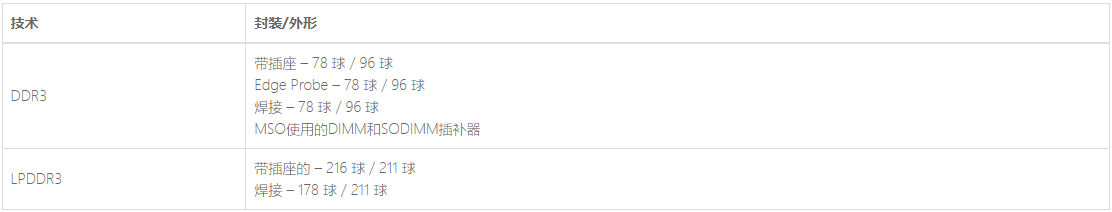

       泰克与Nexus Technology1合作，提供多种探测选项，如BGA插补器，其支持各种外形的不同内存器件。插补器包括一个嵌入式尖端电阻器，这个电阻器位于BGA焊盘附近。DDR3主内存以标准BGA元件封装及DIMM和SODIMM双列直插模块方式提供。

       标准BGA封装直接焊接到印刷电路板(PCB)上，而双列直插模块则包括标准PCB格式的一系列封装，DIMM和主电路板之间采用标准连接。插补器既可用于元件封装，也可用于DIMM和SODIMM模块。

      引入插补器和示波器探头可能会改变信号特点。使用反嵌滤波器可以消除插补器和探头在信号路径中的影响，精准表示探测点上的信号。

（1）EdgeProbe插补器

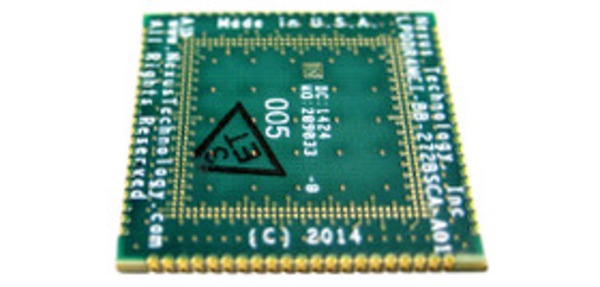

         Nexus Technology的EdgeProbe™插补器适用于DDR3、LPDDR3和其他新内存产品。它的机械空间很小，因为探测点在插补器的边缘。头可以直接连接目标器件，接入时钟信号、命令总线信号、选通信号和地址信号。

       EdgeProbe设计消除了机械间隙问题，因为插补器的尺寸与内存元件相当。过在所有信号上提供集成示波器探头，插补器内部的嵌入式电阻器把示波器探头尖端电阻器的位置放得距BGA焊盘非常近。

（2）EdgeProbe插补器

1、带插座的插补器

     带插座的插补器一般可以接入所有元件信号，把插补器抬高到相邻元件上方，获得机械间隙。这种解决方案提供了一个定制插座，插座安装在目标器件上；另外还有一个插补器，安装方式是把插补器按到插座中。解决方案中设计有固定机制，从目标插座上拉下没有固定的插补器，即可拔出插补器。

      以把内存元件直接焊到插补器上，也可以在插补器上有一个插座。插补器上的插座允许手动插拔内存元件，简便地评估不同厂商的内存元件。在测试结束时，可以拔下插补器，然后把内存器件直接插到目标器件的定制插座中，从而消除插补器的影响。

2、直接附着插补器

     直接附着插补器可以探测所有信号，直接安装到目标器件上。目标器件必须为插补器留出机械间隙。直接附着插补器通常用于综合封装(PoP)元件。

直接附着插补器
