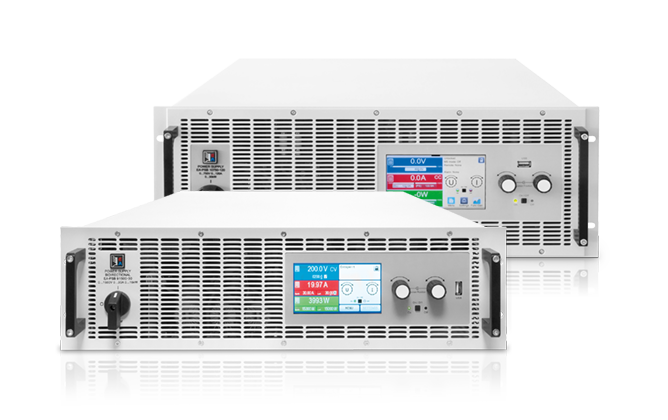

EA可编程双向直流电源EA-PSB 10000 2U系列。EA Elektro-Automatik推出的PSB 10000系列双向直流实验室电源是一种双象限设备，可同时执行电源和电子负载功能。负载模式下，该设备具有能量回馈功能，以高达96%以上的效率将能量反馈给本地电网。PSB 10000系列包括单相和三相设备，加上宽输入范围，几乎可用于全球所有市电电压。直流电压和电流取决于具体应用，单机电压范围为0-10V至0- 2000V,电流范围为0-6A至0- 1000A。直流电源作为灵活的输出级运行，具有恒功率特性(自动量程) ,和宽电.压、电流和功率范围。为实现更大功率和电流，所有设备均配备主从总线接口。从而可以通过单-机柜系统并联多达64台设备，提供高达1920 kW的功率和64000 A的电流。只要电压等级保持恒定，此类机柜系统就可作为单一设备运行并使用不同的功率等级。如此一来，用户就可以利用PSB10000系列的两台30kW设备和一台15kW设备搭建一个75kW系统。此外还提供常规的实验室功能。其中包括扩展型函数发生器、报警和警告管理、各种接口和端口、软件解决方案等更多功能。

19英寸嵌入式外壳：宽范围 彩色触摸屏 3路机载接口

（PSB 和 PSB 10000系列）

一、产品特点

宽范围输入: 110V- 240V, +10 % 1ph AC

有源功率因数校正，一般为0.99

双向电源，输出电流和吸收电流，双象限工作模式

负载模式运行时，将吸收的能量返还给电网

高效率可达95%以上

电压从0-10V至0-1500 V

电流从0-6A至0-120A

直流输入/输出功率级灵活调整(宽范围)

快速切换的调节模式CV、CC、CP、CR

数字调节，16 位ADC和DAC高分辨率

5" TFT彩屏，支持触屏控制，具有直观的用户界面.

用于并联10000系列所有功率等级的带电隔离特性的共享总线

用于并联多达64台10000系列所有功率等级的主从总线

内置函数发生器，预设多种应用曲线

针对LV123、LV124 和LV148的预定义汽车测试程序

集成有电池测试模式，传统电池与燃料电池模拟功能

光伏测试模式、MPPT、EN 50530

指令语言和驱动程序: SCPI 和ModBus、LabVIEW、 IVI

二、产品特性

（一）交流端

          PSB10000系列的可编程双向直流电源配备有源功率因数校正(PFC),只需较低能耗即可实现高效运行。此外，该系列产品提供了广泛的输入电压范围。这可以从1相110/120V扩展到240V AC市电，3相208V扩展到380V、400 V和480VAC市电。这些设备可以在全球大部分市电中运行。它们根据可用的电源自动调节，无需额外配置。在110/120 V和208 V交流电网中，输出功率被设置了降额。

（二）能量回馈式

          负载模式下消耗的能量以超过96%的效率反馈到连接的市电电网中。这降低了成本:由于能量不像其他负载那样转化为热量，因此降低了能源成本。此外，设备产生的热能更少，所需的空调成本也更低。一台设备即可满足整个应用的需求，从而降低了投资和安装成本。

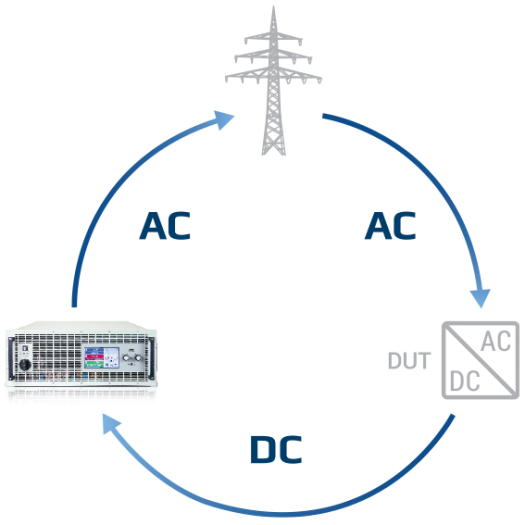

（三）能量回馈原理

          以应用场景为例，展示了“被测设备” 如何从市电获取能量，将其转化为直流电并馈入EA设备。双向电源PSB10000可将这种能量重新转化为交流电并反馈回市电。

（四）直流输出

          作为双象限设备，PSB 10000双向电源的输出直流电压为0-10V至0- 2000V， 可实现0-6A至0- 1000 A的正负电流。灵活的输出级(宽范围)可为用户提供广泛的电压、

电流和功率范围选择，因此工作范围比传统电源更广。

（五）直流连接

          通过设备背面的铜轨连接直流输出。如果要求更大的功率，只需并联设备即可。通过垂直并联铜轨可以轻松在设备间进行连接。同时配备避免接触的防护盖。

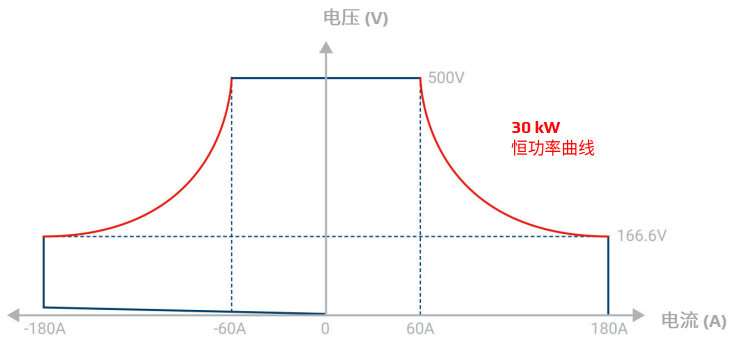

（六）自动量程原理

        “自动量程”一词是指可编程直流电源自动提供电压和电流的宽范围输出，从而在宽运行范围内保持全功率。凭借此类解决方案，只需单一设备即可实现多种电压电流组合。

（七）函数发生器

          PSB 10000系列中的所有型号均配备函数发生器。这样就能轻松调用正弦波、三角波、矩形波或梯形波并用于设置电压或电流。阶跃式函数和任意函数发生器支持对电压和电流的进程进行自由编程。可以根据需要保存并重新加载重复测试的测试序列，有利于节省时间。LUT 允许存储IU和UI基准线。可模拟光伏系统或燃料电池，提供了对应的参数表。根据标准光伏特性曲线(DIN EN 50530)，可以选择各种太阳能电池类型并设置其他多个技术参数。简而言之，通过众多实用功能为用户提供支持。

（八）高性能机柜系统

          功率高达1920 kW的大功率系统可满足大功率应用的需求。通过将多个PSB 10000设备的直流输出铜轨改为垂直并行连接便可实现。如此，42U高度的19"机柜占地面积仅为0.6㎡，却能容纳240 kW的系统。主从总线的设计可允许并联高达64台设备(每个设备的功率为30 kW)，容纳于8个机柜。这么多设备并机后就像运行单台设备一样。

（九）主从总线和共享总线

         如果使用集成的主从总线接口和共享总线接口，那么，多设备并联的系统可以像单台设备一样运行。将每台设备的主从总线和共享总线简单地连接。通过主从总线接口，即可在主机上收集并显示机柜系统数据(例如总功率和总电流等)。显示屏上清晰显示从机的警告和警报。共享总线负责将负载平均分配到各个设备上。

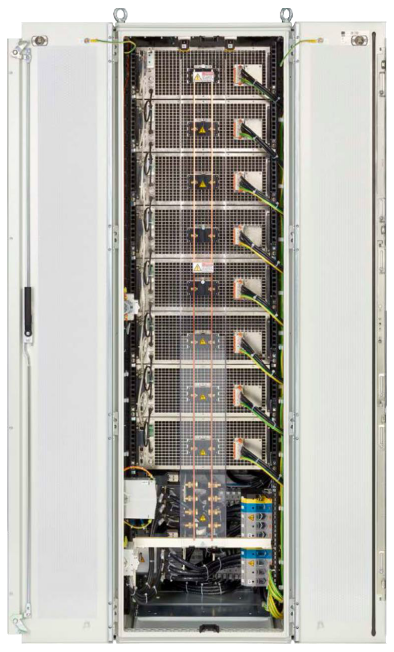

在此示意图中，您可以看到一个完整组装并布线的240 kW系统

三、产品应用

电动汽车的电池测试

电池模拟

燃料电池测试

车载充电器测试

太阳能电池阵列模拟

电池回收

四、EA可编程双向直流电源EA-PSB 10000 2U系列型号

EA-PSB10500-20

EA-PSB10750-12

EA-PSB11000-10

EA-PSB11500-06

EA-PSB10010-60

EA-PSB10060-60

EA-PSB10080-60

EA-PSB10200-25

EA-PSB10360-15

EA-PSB10500-10

EA-PSB10750-06

EA-PSB10010-120

EA-PSB10060-120

EA-PSB10080-120

EA-PSB10200-50

EA-PSB10360-30

EA-PSB10080-60

EA-PSB10060-60

EA-PSB10010-60
