EA双向直流电源常规和能量回馈式

2024-09-05 09:00:55

一、EA双向直流电源常规和能量回馈式

      新款EA双向直流电源带有集成的可再生电子负载,集电源与再生能源负载于一体。EA-PSB 10000系列在3U机壳下可供15kW,4U机壳下可供30kW的功率,电压高达2000 VDC。轻松并联后可扩至近1.92MW的功率。所有EA直流电源与负载,均具有真正的宽范围功能,可在低电压下自动增大电流,从而使单机满足更广泛的测试要求。

      PSB系列具有5″TFT触摸屏显示器,可进行直观的控制、设置和编程。智能操作界面能快速配置和测试,无需进行大量的手动检查。

      EA直流电源标配一任意波形函数发生器,可互换的数字式接口控制以及用于如电池测试、光伏模拟和MPP跟踪的内置测试程序,这仅列举了其中几个。

双向直流电源

19英寸嵌入式外壳:宽范围 彩色触摸屏 3路机载接口

(PSB 和 PSB 10000系列)


二、产品规格

(1)额定功率 2500W 至 30000W

(2)机柜系统并联可达 1.92MW

(3)额定电压 60V 至 2000V

(4)电流 20A 至 1000A


三、产品特征

(1)并联连接用主-从总线

(2)19英寸全嵌入式

(3)高3U、4U

(4)模拟与USB接口,还可加装可拆卸的微处理器(FPGA)

(5)微处理器控制 (FPGA)

(6)彩色触摸屏控制键

(7)内阻控制

(8)电池测试模式

(9)任意函数发生器与汽车启动曲线

(10)可选:数字式可插拔接口模块

(11)SCPI和ModBus协议

(12)LabView VIs 安装包与控制软件


四、技术参数




五、产品优势

(一)真正的宽范围-测试优势

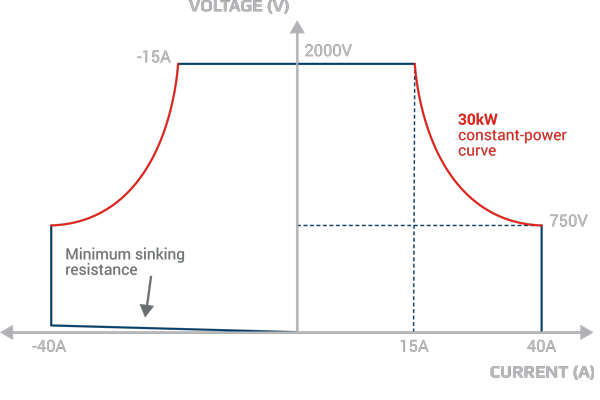

          所有 EA双向直流电源均具有自动量程功能,即宽范围特性,可在更大范围内提供全部功率,仅用一台电源即可测试更多设备。 宽范围使电源在较小电流时自动调整为高电压,而在电压较低时调整输出大电流。 EA 电源的宽范围特性使其在电压电流降至 33%的额定输出值时仍保持满功率输出。

(1)节省预算和空间

(2)小巧玲珑

(3)一台电源满足多种测试要求

(4)适应未来的测试趋势


双向直流电源

(二)可再生能源回收

          PSB 系列产品是双向型电源,表示它既可以拉电(供应电流)也可以灌电(吸收电流),并以高达 96% 的效率将电流回馈到本地电网。 内置电子负载功能具有能量可回收性,使 PSB 系列在减少热能产生,降低用电成本和减少暖通空调设施(HVAC)上有巨大的优势;并且因其电源和负载置于一体的设计,有助于减少测试系统空间。是一种绿色环保的测试解决方案。

(1)省电,减少暖通空调设施的投入

(2)回馈效率高达 96%

(3)投资成本快速回报

(4)环境友好型

双向直流电源


(三)波形函数发生器

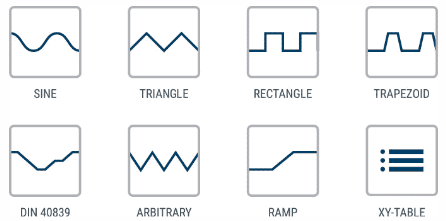

          直流电源的常见需求,是以非线性直流信号模式输出电压或电流。 EA内置函数发生器可选正弦波、三角波、方波和梯形波,以及自定义任意波形。 此外,还有斜坡,UI和IU表配置工具,以及燃料电池和光伏面板的模拟。


双向直流电源


六、EA双向直流电源产品型号

(一)EA-PSB 10000 3U

EA-PSB10010-510

EA-PSB10060-510

EA-PSB10080-510

EA-PSB10200-210

EA-PSB10360-120

EA-PSB10500-90

EA-PSB10750-60

EA-PSB11000-40

EA-PSB11500-30

EA-PSB12000-20

EA-PSB10010-170

EA-PSB10060-170

EA-PSB10080-170

EA-PSB10200-70

EA-PSB10360-40

EA-PSB10500-30

EA-PSB10750-20

EA-PSB10010-340

EA-PSB10060-340

EA-PSB10080-340

EA-PSB10200-140

EA-PSB10360-80

EA-PSB10500-60

EA-PSB10750-40

EA-PSB11000-30

EA-PSB11500-20


(二)EA-PSB 10000 2U

EA-PSB10500-20

EA-PSB10750-12

EA-PSB11000-10

EA-PSB11500-06

EA-PSB10010-60

EA-PSB10060-60

EA-PSB10080-60

EA-PSB10200-25

EA-PSB10360-15

EA-PSB10500-10

EA-PSB10750-06

EA-PSB10010-120

EA-PSB10060-120

EA-PSB10080-120

EA-PSB10200-50

EA-PSB10360-30

EA-PSB10080-60

EA-PSB10060-60

EA-PSB10010-60


(三)EA-PSB 10000 4U

EA-PSB12000-40

EA-PSB10010-1000

EA-PSB10060-1000

EA-PSB10080-1000

EA-PSB10200-420

EA-PSB10360-240

EA-PSB10500-180

EA-PSB10750-120

EA-PSB10920-125

EA-PSB11000-80

EA-PSB11500-60

EA-PSB11500-60

EA-PSB12000-40

EA-PSB10060-1000

EA-PSB10080-1000

EA-PSB10200-420

EA-PSB10360-240

EA-PSB10500-180

EA-PSB10750-120

EA-PSB11000-80

EA-PSB11500-60

EA-PSB12000-40

EA-PSB10060-1000

EA-PSB10080-1000

EA-PSB10200-420

EA-PSB10360-240

EA-PSB10500-180

EA-PSB10750-120

EA-PSB11000-80
