B-H分析仪常见测量参数及范围

2024-08-29 11:03:08

次

B-H分析仪常见测量参数及范围如下：

（1）可通过B-H分析仪测量的磁通密度范围是多少？

在正弦波励磁的非饱和区域，B-H曲线的MAX磁通密度Bm和感应电压V2的关系如以下公式所示。

f：测量频率　Ae：试样的有效截面积　N2：2次绕组匝数：

因此，可在非饱和区域所用B-H分析仪检测电压范围内的V2相应的Bm范围执行测量。SY-8218、SY-8219上的V2 MAX允许值为200V。此公式在非正弦波励磁、或饱和区域不成立，需注意。

（2）可通过B-H分析仪励磁的磁场(的强度)是多少？

可励磁的MAX磁场Hm通过以下公式决定。

I：励磁电流　N1：1次绕组匝数　Le：平均磁路长：

励磁电流依赖于所用功率放大器。

（3）可通过B-H分析仪测量的频率是多少？

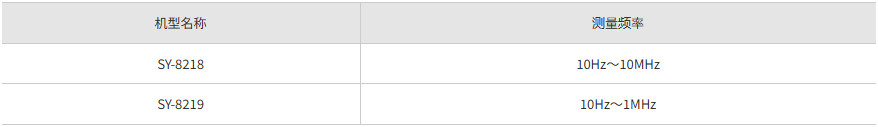

根据与B-H分析仪机型组合的选配件而异。各B-H分析仪单体机型的测量频率如下表所示。组合选配件的测量频率请查看各选配件的说明。

B-H分析仪从性能方面而言可执行上述频率范围的测量，但上限频率方面需注意试样的电感L。
B-H分析仪的输入电容C与试样的电感L构成LC并联谐振电路，所以使用时需要使测量频率在谐振频率的1/10以下。请在选定机型时一并考虑上述事宜。此外，谐振频率fc可通过以下公式进行计算。
L：试样的电感　C：测量装置的输入电容（SY-8218 / SY-8219约为18.5pF） N1：1次绕组匝数　N2：2次绕组匝数
